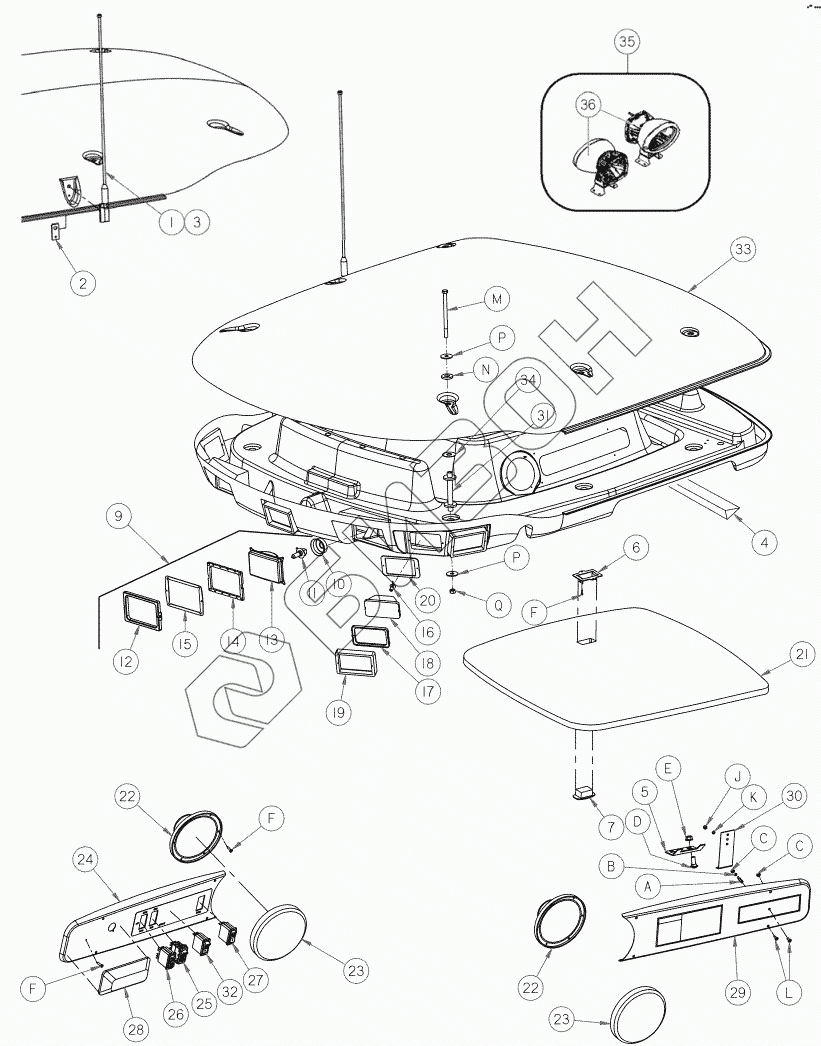

Графический каталог запасных частей к технике: MacDon-M105. Крыша и головная часть
1
2
2
3
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
A
B
C
C
D
E
F
F
F
J
K
L
M
N
P
P
Q
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 166418 | AНТЕННА– РАДИО |
Загрузка ...
|
|
| 166417 | 166417 | КАБЕЛЬ АНТЕННЫ |
Загрузка ...
|
|
| 2 | 109099 | BAR |
Загрузка ...
|
|
| 3 | 160293 | CAPACITOR-RADIO ANTENNA |
Загрузка ...
|
|
| 4 | 109996 | INSULATOR-FOAM |
Загрузка ...
|
|
| 5 | 109762 | RETAINER-RADIO SUPPORT |
Загрузка ...
|
|
| 6 | 109887 | SUPPORT-AMBIENT LIGHT |
Загрузка ...
|
|
| 7 | 109908 | LIGHT-AMBIENT |
Загрузка ...
|
|
| 8 | 139703 | ЭЛЕКТРОПРОВОДКА |
Загрузка ...
|
|
| 166301 | 166301 | ЭЛЕКТРОПРОВОДКА |
Загрузка ...
|
|
| 9 | 110268 | ASSY-ABL ROADLIGHT |
Загрузка ...
|
|
| 10 | 110266 | INSULATOR-RUBBER BOOT (ABL ROADLITE) |
Загрузка ...
|
|
| 11 | 110267 | LIGHT-H4 BULB 12 VOLT 60/55 WATT |
Загрузка ...
|
|
| 12 | 110264 | BEZEL-ABL ROAD LIGHT |
Загрузка ...
|
|
| 13 | 110265 | OPTICAL UNIT-ABL ROAD LIGHT |
Загрузка ...
|
|
| 14 | 109776 | GASKET-INNER |
Загрузка ...
|
|
| 15 | 109777 | GASKET-OUTER |
Загрузка ...
|
|
| 16 | 109113 | BULB - 12V, 55W |
Загрузка ...
|
|
| 17 | 109697 | GASKET-RUBBER |
Загрузка ...
|
|
| 18 | 109696 | LIGHT - 3 X 5 OPTICAL UNIT |
Загрузка ...
|
|
| 19 | 109695 | BEZEL - WORK LIGHT |
Загрузка ...
|
|
| 20 | 109110 | GASKET - WORK LIGHT |
Загрузка ...
|
|
| 21 | 160226 | INSULATOR – ROOF |
Загрузка ...
|
|
| 22 | 109093 | SPEAKER – RADIO |
Загрузка ...
|
|
| 23 | 109096 | SCREEN - SPEAKER GRILLE |
Загрузка ...
|
|
| 24 | 160370 | ПАНЕЛЬ C ДЕКАЛЬЮ |
Загрузка ...
|
|
| 25 | 166274 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 26 | 109568 | SWITCH - ROCKER, ON-OFF-ON (MAIN LIGHT) |
Загрузка ...
|
|
| 27 | 109573 | SWITCH - ROCKER OFF-NONE-ON (WIPER) |
Загрузка ...
|
|
| 28 | 109123 | LIGHT – INTERIOR |
Загрузка ...
|
|
| 29 | 160353 | PANEL-RADIO C/W DECAL |
Загрузка ...
|
|
| 30 | 109525 | SUPPORT – RADIO |
Загрузка ...
|
|
| 31 | 45783 | SPACER WELDT |
Загрузка ...
|
|
| 32 | 166154 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 138952 | 138952 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 33 | 160344 | КРЫША |
Загрузка ...
|
|
| 34 | 43960 | ШАЙБА |
Загрузка ...
|
|
| 35 | B5596 | КОМПЛЕКТ |
Загрузка ...
|
|
| 36 | 138799 | ФАРА |
Загрузка ...
|
|
| A | 109919 | NUT-SPECIAL |
Загрузка ...
|
|
| B | 20042 | WASHER - REG LOCK #8 NOM ID ZP |
Загрузка ...
|
|
| C | 18796 | NUT- HEX # 8-32 UNC GR 5 ZP |
Загрузка ...
|
|
| D | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| E | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| F | 30492 | SCREW-PHILIPS PAN HD # 8 X 3/4 LG ZP |
Загрузка ...
|
|
| G | 42213 | NUT-SPRING |
Загрузка ...
|
|
| H | 30949 | SCREW-MACH PHILIPS PAN HD # 6 NC X 10 LG ZP |
Загрузка ...
|
|
| J | 197230 | ГАЙКА |
Загрузка ...
|
|
| K | 18634 | WASHER - REG LOCK #10 NOM ID ZP |
Загрузка ...
|
|
| L | 109918 | SCREW-MACHINE PHILIPS #8NC X 05 LG GR 2 |
Загрузка ...
|
|
| M | 30947 | BOLT - HH 1/2 NC X 75 LG GR5 ZP |
Загрузка ...
|
|
| N | 42045 | WASHER - RUBBER |
Загрузка ...
|
|
| P | 42592 | WASHER - FLAT |
Загрузка ...
|
|
| Q | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
