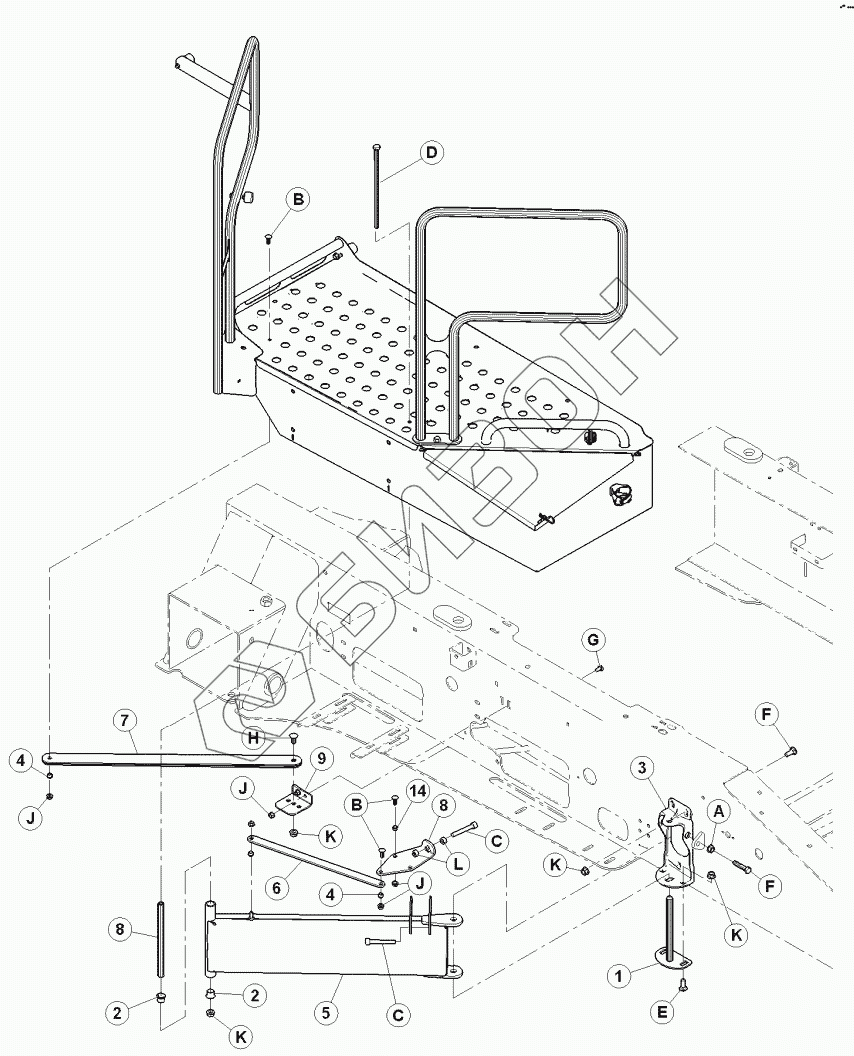

Графический каталог запасных частей к технике: MacDon-M105. Механизм платформы
1
2
2
3
4
4
5
6
7
8
8
9
A
B
B
C
C
D
E
F
F
G
H
J
J
J
K
K
K
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 110585 | HINGE-WELDT |
Загрузка ...
|
|
| 2 | 135570 | BUSHING-TEFLON |
Загрузка ...
|
|
| 3 | 139197 | ОПОРА ШАРНИРНАЯ ПЛАТФОРМЫ |
Загрузка ...
|
|
| 4 | 139210 | ВТУЛКА БРОНЗОВАЯ. |
Загрузка ...
|
|
| 5 | 139218 | ОПОРА СВАРНАЯ , СВАРН |
Загрузка ...
|
|
| 6 | 139277 | ЗВЕНО ПЛАТФОРМЫ |
Загрузка ...
|
|
| 7 | 139284 | ПЛЕЧО ПЛАТФОРМЫ |
Загрузка ...
|
|
| 8 | 139292 | ТРУБКА ШАРНИР |
Загрузка ...
|
|
| 9 | 163621 | ANGLE-PLATFORM ARM PIVOT |
Загрузка ...
|
|
| 10 | 139203 | ЗВЕНО |
Загрузка ...
|
|
| A | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) |
Загрузка ...
|
|
| B | 100456 | БОЛТ |
Загрузка ...
|
|
| C | 135410 | BOLT-HEX HD M12-175 X 80 ZN PL |
Загрузка ...
|
|
| D | 135908 | БОЛТ |
Загрузка ...
|
|
| E | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP |
Загрузка ...
|
|
| F | 21578 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| G | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| H | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| J | 30228 | Гайка |
Загрузка ...
|
|
| K | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| L | 135156 | NUT- HEX M12 X 175 ZP CLASS 10 STYLE 1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
