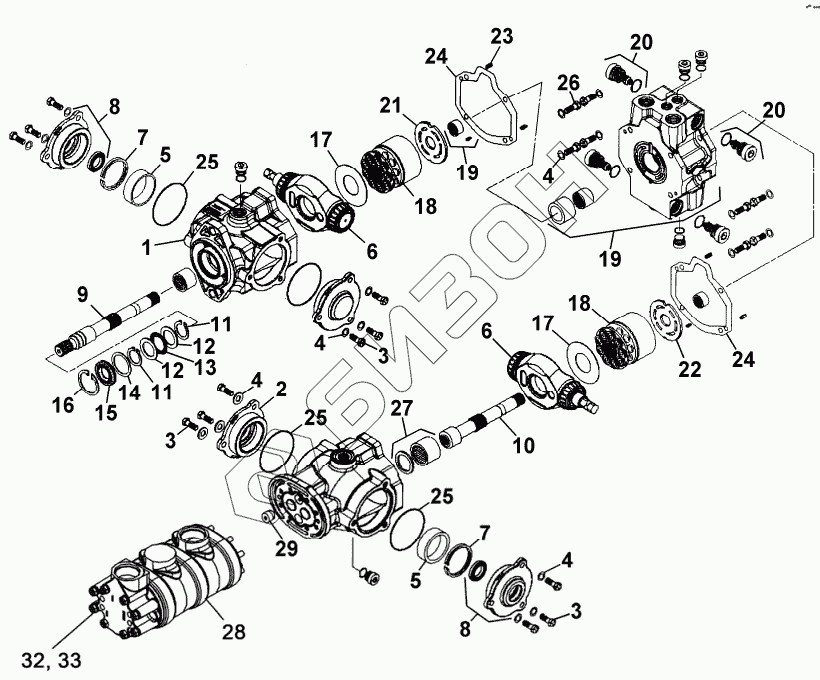

Графический каталог запасных частей к технике: MacDon-M105. Насос привода хода - шестеренчатый
1
2
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
25
25
26
27
28
29
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 49861 | 49861 | SEAL KIT – includes, 30058, 30144, 50217, 18900, 30138, 49802 |
Загрузка ...
|
|
| 162307 | 162307 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 162391 | 162391 | ПРИВОД ХОДА |
Загрузка ...
|
|
| 30058 | 30058 | SEAL – for cover plate |
Загрузка ...
|
|
| 162393 | 162393 | КУЛАЧКОВЫЙ ДИСК |
Загрузка ...
|
|
| 1 | КОРПУС | КОРПУС |
Загрузка ...
|
|
| 2 | 49785 | PLATE – cover, sub assembly |
Загрузка ...
|
|
| 3 | 49786 | SCREW - cap |
Загрузка ...
|
|
| 4 | 49787 | WASHER |
Загрузка ...
|
|
| 5 | 49788 | CUP – bearing |
Загрузка ...
|
|
| 6 | 162393 | КУЛАЧКОВЫЙ ДИСК |
Загрузка ...
|
|
| 7 | 167346 | КОМПЛЕКТ |
Загрузка ...
|
|
| 8 | 49791 | PLATE – cover, sub assembly with seal |
Загрузка ...
|
|
| 9 | 49792 | SHAFT – drive, front |
Загрузка ...
|
|
| 10 | 49858 | SHAFT – drive, rear |
Загрузка ...
|
|
| 11 | 30144 | RING – retaining |
Загрузка ...
|
|
| 12 | 30140 | RACE – thrust |
Загрузка ...
|
|
| 13 | 30141 | BEARING – thrust |
Загрузка ...
|
|
| 14 | 49794 | WASHER |
Загрузка ...
|
|
| 15 | 50217 | SEAL – shaft, viton |
Загрузка ...
|
|
| 16 | 18900 | RING – retaining |
Загрузка ...
|
|
| 17 | 49795 | INSERT – cam plate |
Загрузка ...
|
|
| 18 | 49796 | KIT – rotating sub assembly |
Загрузка ...
|
|
| 19 | КОЛЛЕКТОР | КОЛЛЕКТОР |
Загрузка ...
|
|
| 20 | 49798 | VALVE – relief sub assembly |
Загрузка ...
|
|
| 21 | 49799 | PLATE - valve (R/H front) |
Загрузка ...
|
|
| 22 | 49800 | PLATE – valve (R/H rear) |
Загрузка ...
|
|
| 23 | 49801 | PIN – dowel |
Загрузка ...
|
|
| 24 | 30138 | GASKET – housing, front AND rear |
Загрузка ...
|
|
| 25 | 49802 | O-RING |
Загрузка ...
|
|
| 26 | 49786 | SCREW - cap |
Загрузка ...
|
|
| 27 | КОРПУС | КОРПУС |
Загрузка ...
|
|
| 28 | 162225 | НАСОС |
Загрузка ...
|
|
| 29 | 49806 | PLUG |
Загрузка ...
|
|
| 30 | БИРКА | БИРКА |
Загрузка ...
|
|
| 31 | 49808 | PLUG – sub assembly |
Загрузка ...
|
|
| 32 | 162306 | CAPSCREW, triple gear pump |
Загрузка ...
|
|
| 33 | 49827 | WASHER, triple gear pump |
Загрузка ...
|
