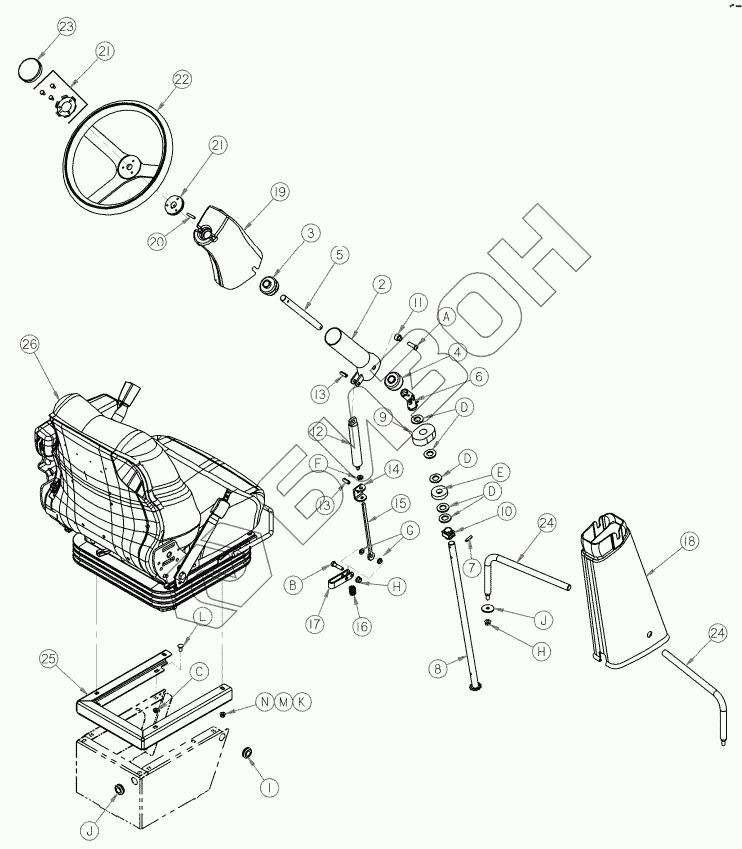

Графический каталог запасных частей к технике: MacDon-M105. Рулевая колонка и база сидения
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
A
B
C
D
D
D
E
F
G
H
H
J
J
K
L
M
N
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 135258 | GROMMET |
Загрузка ...
|
|
| 2 | 160177 | TUBE STEERING WELDT |
Загрузка ...
|
|
| 3 | 45661 | ROLLER-PLASTIC |
Загрузка ...
|
|
| 4 | 19488 | ROLLER |
Загрузка ...
|
|
| 5 | 25326 | SHAFT |
Загрузка ...
|
|
| 6 | 42064 | JOINT-UNIVERSAL |
Загрузка ...
|
|
| 7 | 30943 | PIN-SPRING 1/4 DIA X 10 LG |
Загрузка ...
|
|
| 8 | 42458 | SHAFT-STEERING WELDT |
Загрузка ...
|
|
| 9 | 42460 | INSULATOR |
Загрузка ...
|
|
| 10 | 109751 | BUSHING – PLASTIC |
Загрузка ...
|
|
| 11 | 45662 | SPACER – MACH |
Загрузка ...
|
|
| 12 | 109073 | SPRING – GAS |
Загрузка ...
|
|
| 13 | 50075 | PIN-SPRING 3/8 DIA X 10 LG |
Загрузка ...
|
|
| 14 | 160175 | ARM-MOUNT |
Загрузка ...
|
|
| 15 | 160182 | ROD-RELEASE |
Загрузка ...
|
|
| 16 | 26429 | SPRING – COMPRESSION |
Загрузка ...
|
|
| 17 | 160181 | ARM-RELEASE |
Загрузка ...
|
|
| 18 | 160227 | COVER |
Загрузка ...
|
|
| 19 | 160284 | COVER-UPPER COLUMN |
Загрузка ...
|
|
| 20 | 16266 | PIN-SPRING 1/4 DIA X 125 LG |
Загрузка ...
|
|
| 21 | 42772 | KIT-INSTALLATION |
Загрузка ...
|
|
| 22 | 42771 | WHEEL-STEERING |
Загрузка ...
|
|
| 23 | 42773 | HORN BUTTON (COMES WITH 42771 – ITEM 22) |
Загрузка ...
|
|
| 24 | 160121 | ROD WELDT |
Загрузка ...
|
|
| 25 | 160209 | SUPPORT-SEAT |
Загрузка ...
|
|
| 26 | 183147 | СИДЕНИЕ |
Загрузка ...
|
|
| A | 109071 | BOLT - BUTTON HD 0375 NC X 125 LG |
Загрузка ...
|
|
| B | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| C | 30280 | Гайка |
Загрузка ...
|
|
| D | 18601 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP |
Загрузка ...
|
|
| E | 42467 | WASHER - RUBBER |
Загрузка ...
|
|
| F | 109072 | NUT - HEX JAM M10 |
Загрузка ...
|
|
| G | 135281 | WASHER-SHOULDER |
Загрузка ...
|
|
| H | 30228 | Гайка |
Загрузка ...
|
|
| J | 16652 | WASHER - FLAT |
Загрузка ...
|
|
| K | 30715 | ГАЙКА |
Загрузка ...
|
|
| L | 21281 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| M | 30716 | WASHER - LOCK SPRING (M8) |
Загрузка ...
|
|
| N | 185597 | ШАЙБА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
