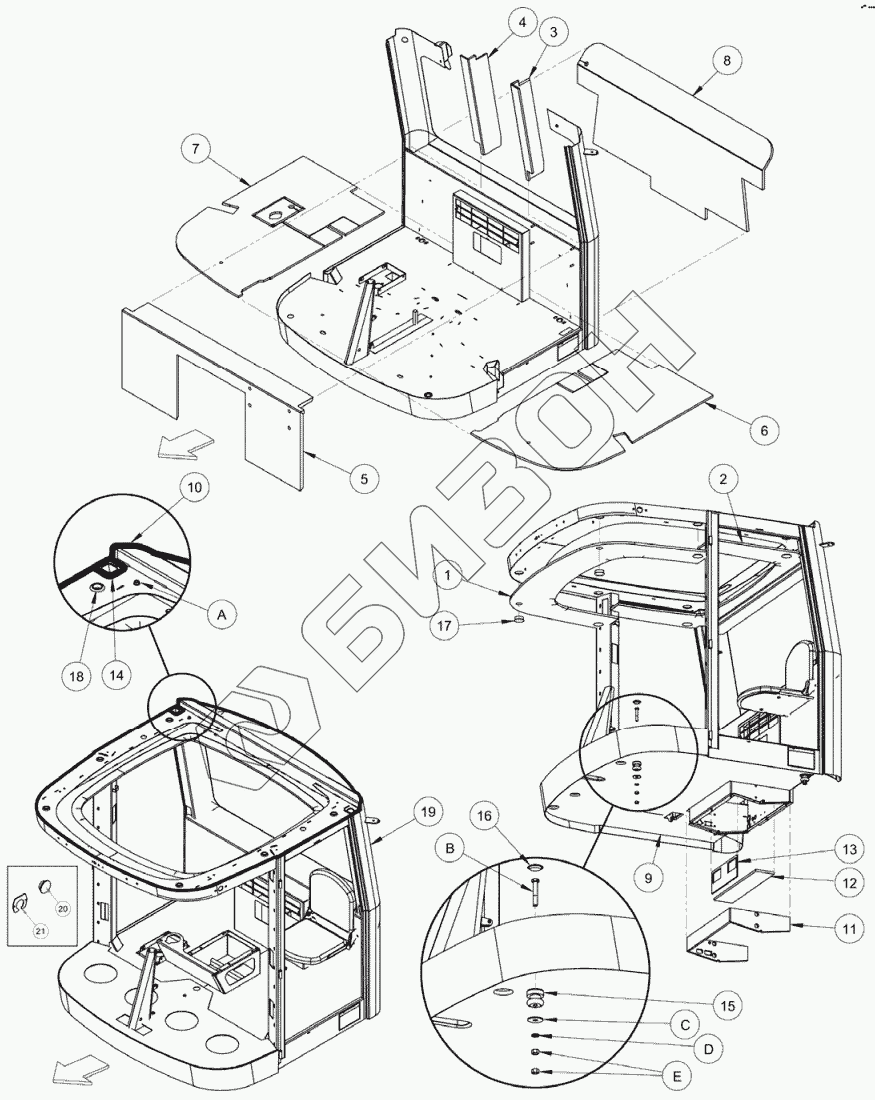

Графический каталог запасных частей к технике: MacDon-M105. Установочные сальники,втулки и обивка
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
A
B
C
D
E
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 109729 | INSULATOR – FRONT |
Загрузка ...
|
|
| 2 | 160204 | INSULATOR – REAR |
Загрузка ...
|
|
| 3 | 160203 | INSULATOR-LEFT POST |
Загрузка ...
|
|
| 4 | 160205 | INSULATOR-RIGHT POST |
Загрузка ...
|
|
| 5 | 160187 | INSULATOR-REAR LOWER |
Загрузка ...
|
|
| 6 | 160185 | MAT - FLOOR, LH |
Загрузка ...
|
|
| 7 | 160186 | MAT - FLOOR, RH |
Загрузка ...
|
|
| 8 | 160248 | INSULATOR-REAR WALL |
Загрузка ...
|
|
| 9 | 160247 | INSULATOR - UNDER CAB FLOOR |
Загрузка ...
|
|
| 10 | 109790 | SEAL-FOAM |
Загрузка ...
|
|
| 11 | 160207 | INSULATOR - A/C COMPARTMENT |
Загрузка ...
|
|
| 12 | 160210 | INSULATOR |
Загрузка ...
|
|
| 13 | 160222 | INSULATOR-AC BOX BLOWER |
Загрузка ...
|
|
| 14 | 109789 | SEAL-FOAM |
Загрузка ...
|
|
| 15 | 42099 | INSULATOR |
Загрузка ...
|
|
| 16 | 30931 | PLUG - PLASTIC SNAP-IN |
Загрузка ...
|
|
| 17 | 109761 | PLUG-DECORATIVE |
Загрузка ...
|
|
| 18 | 42046 | GROMMET |
Загрузка ...
|
|
| 19 | 160076 | CAB – ASSEMBLY |
Загрузка ...
|
|
| 20 | 173139 | ВТУЛКА |
Загрузка ...
|
|
| 21 | 173140 | ПЛАСТИНА |
Загрузка ...
|
|
| A | 30228 | Гайка |
Загрузка ...
|
|
| B | 21560 | BOLT - HH 1/2 NC X 30 LG GR 5 ZP |
Загрузка ...
|
|
| C | 42592 | WASHER - FLAT |
Загрузка ...
|
|
| D | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| E | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
