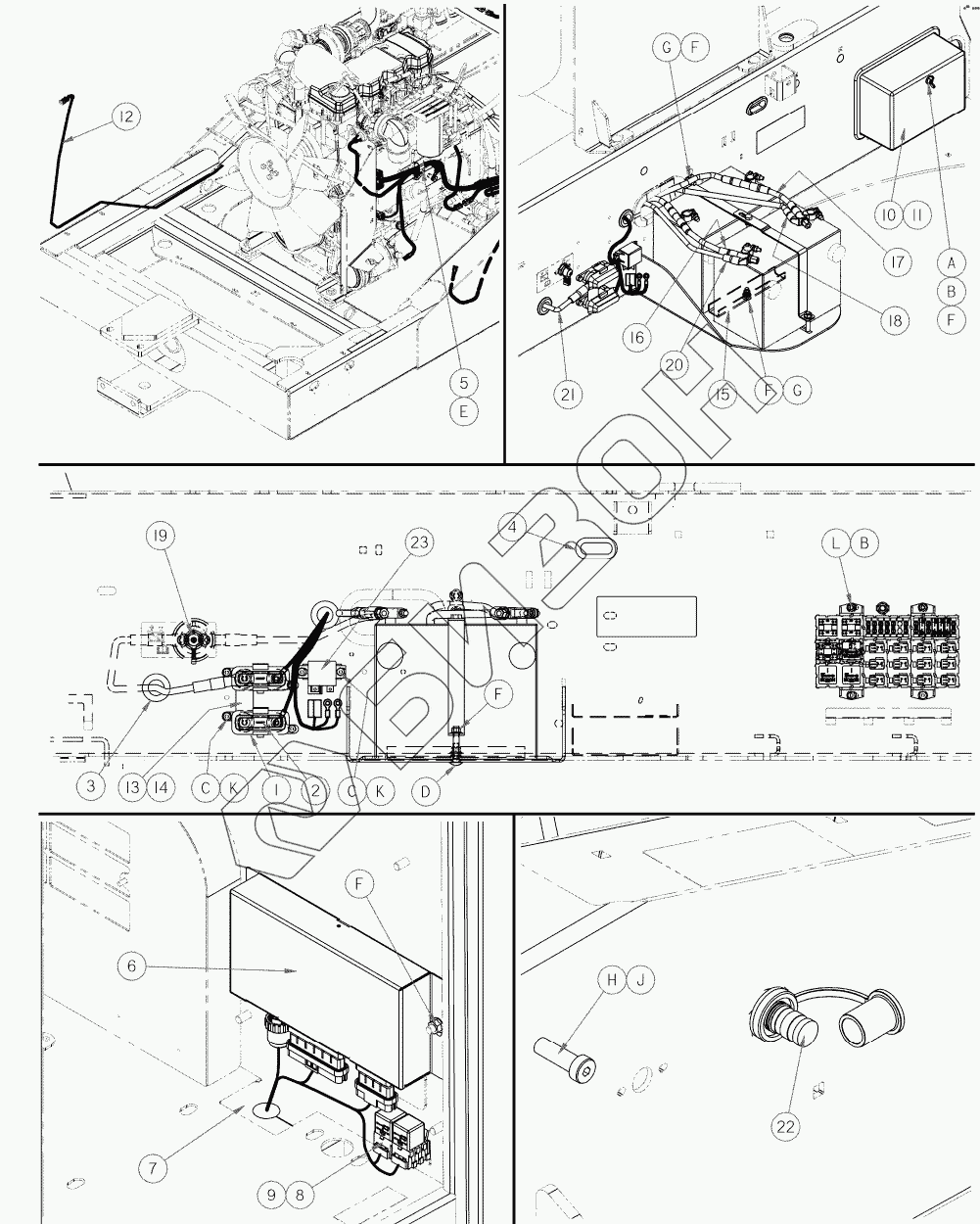

Графический каталог запасных частей к технике: MacDon-M155. Электрика шасси
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
A
B
B
C
C
D
E
F
F
F
F
F
G
G
H
J
K
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111506 | FUSE – HOLDER |
Загрузка ...
|
|
| 2 | 111505 | FUSE - 125 AMP |
Загрузка ...
|
|
| 3 | 112640 | ВТУЛКА |
Загрузка ...
|
|
| 4 | 111713 | GROMMET - 150" ID |
Загрузка ...
|
|
| 5 | 50022 | CLAMP - INSULATED 15/16 INCH |
Загрузка ...
|
|
| 6 | 111667 | МОДУЛЬ |
Загрузка ...
|
|
| 7 | 109835 | SEAL-FOAM |
Загрузка ...
|
|
| 8 | 30215 | РЕЛЕ МИНИ |
Загрузка ...
|
|
| 9 | 21947 | ВИНТ |
Загрузка ...
|
|
| 10 | 109962 | КРЫШКА ПРЕДОХРАНИТЕЛЕЙ В СБОРЕ С ПРОКЛАДКОЙ |
Загрузка ...
|
|
| 11 | 139366 | ПРОКЛАДКА |
Загрузка ...
|
|
| 12 | 139097 | ЭЛЕКТРОПРОВОДКА ШАССИ |
Загрузка ...
|
|
| 13 | 109993 | ПЛАСТИНА, ОСНОВНЫЕ ПРЕДОХРАНИТЕЛИ |
Загрузка ...
|
|
| 14 | 111672 | INSULATOR - SHORTING BAR |
Загрузка ...
|
|
| 15 | 111465 | ШВЕЛЛЕР |
Загрузка ...
|
|
| 16 | 109951 | КАБЕЛЬ |
Загрузка ...
|
|
| 17 | 109953 | КАБЕЛЬ |
Загрузка ...
|
|
| 18 | 109956 | CABLE - BATTERY TO FRAME, NEGATIVE |
Загрузка ...
|
|
| 19 | 166271 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 20 | 183030 | CABLE - BATTERY TO FUSES, M100 |
Загрузка ...
|
|
| 21 | 183097 | КАБЕЛЬ |
Загрузка ...
|
|
| 22 | 166318 | TEРМИНAЛ |
Загрузка ...
|
|
| 23 | 111504 | POWER RELAY - 12V, 75A |
Загрузка ...
|
|
| A | 21289 | NUT-WING TYPE A 3/8 NC ZP |
Загрузка ...
|
|
| B | 18598 | Шайба |
Загрузка ...
|
|
| C | 21566 | BOLT - HEX HD 1/4 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| D | 30432 | BOLT - RHSN 3/8 NC X 225 TFL GR 5 ZP |
Загрузка ...
|
|
| E | 050155 | БОЛТ |
Загрузка ...
|
|
| F | 30228 | Гайка |
Загрузка ...
|
|
| G | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| H | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| J | 184524 | BOLT |
Загрузка ...
|
|
| K | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP |
Загрузка ...
|
|
| L | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
