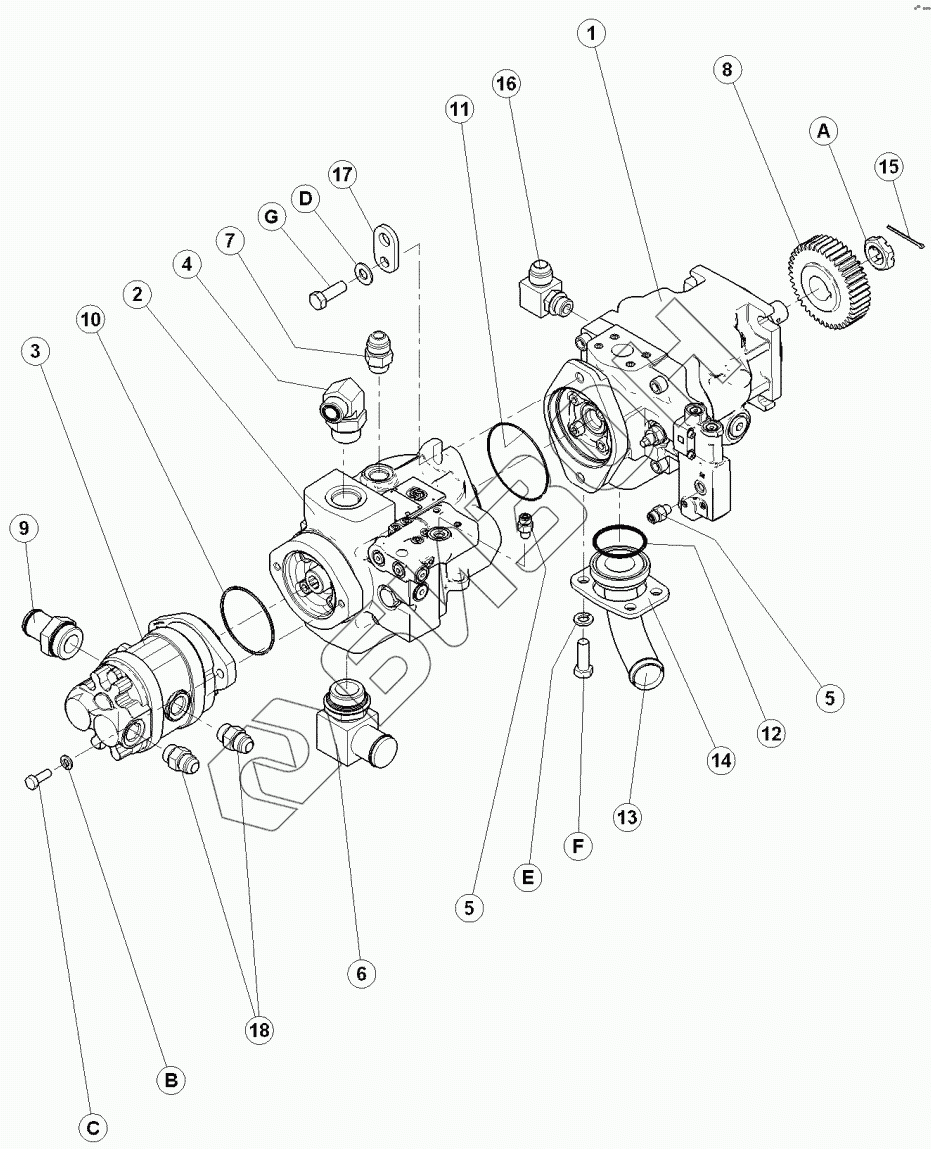

Графический каталог запасных частей к технике: MacDon-M155. Hасос привода жатки в сборе
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
A
B
C
D
E
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 162169 | НАСОС |
Загрузка ...
|
|
| 2 | 110980 | НАСОС |
Загрузка ...
|
|
| 3 | 111727 | НАСОС |
Загрузка ...
|
|
| 4 | 135901 | ФИТИНГ |
Загрузка ...
|
|
| 50220 | 50220 | КОЛЬЦО |
Загрузка ...
|
|
| 135868 | 135868 | O-КОЛЬЦО |
Загрузка ...
|
|
| 5 | 135775 | ФИТИНГ |
Загрузка ...
|
|
| 50223 | 50223 | O-КОЛЬЦО |
Загрузка ...
|
|
| 135957 | 135957 | O-КОЛЬЦО |
Загрузка ...
|
|
| 6 | 111545 | ФИТИНГ |
Загрузка ...
|
|
| 7 | 30610 | ФИТИНГ |
Загрузка ...
|
|
| 8 | 111517 | ШЕСТЕРНЯ |
Загрузка ...
|
|
| 9 | 112854 | ФИТИНГ |
Загрузка ...
|
|
| 10 | 49802 | O-RING |
Загрузка ...
|
|
| 11 | 134056 | O-RING |
Загрузка ...
|
|
| 12 | 112867 | O-RING |
Загрузка ...
|
|
| 13 | 112853 | ELBOW - 15 IN HOSE - 2 IN SPLIT FLANGE |
Загрузка ...
|
|
| 14 | 156085 | PLATE |
Загрузка ...
|
|
| 15 | 21006 | ШПЛИНТ |
Загрузка ...
|
|
| 16 | 30609 | ФИТИНГ |
Загрузка ...
|
|
| 17 | 162104 | ОПОРА |
Загрузка ...
|
|
| 18 | 30695 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| A | 137375 | ГАЙКА |
Загрузка ...
|
|
| B | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| C | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| D | 135369 | WASHER- HARDENED |
Загрузка ...
|
|
| E | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| F | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
