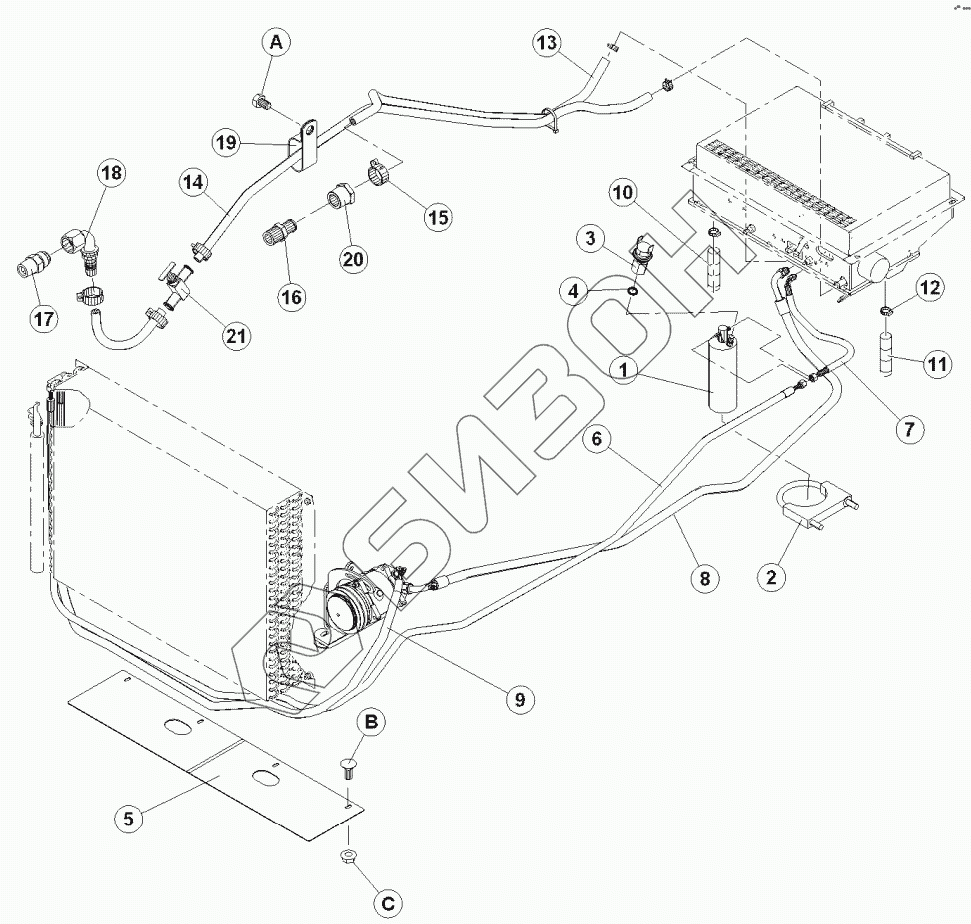

Графический каталог запасных частей к технике: MacDon-M155. ОВК – Группа двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
A
B
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 112082 | DRIER – RECEIVER |
Загрузка ...
|
|
| 2 | 42469 | CLAMP – PIPE |
Загрузка ...
|
|
| 3 | 109606 | SWITCH-AIR COND HIGH |
Загрузка ...
|
|
| 4 | 42894 | O-RING |
Загрузка ...
|
|
| 5 | 110834 | SHIELD-FAN (ENGINE AIR BLAST) |
Загрузка ...
|
|
| 6 | 138569 | ШЛАНГ |
Загрузка ...
|
|
| 163766 | 163766 | O-RING |
Загрузка ...
|
|
| 7 | 138706 | ШЛАНГ |
Загрузка ...
|
|
| 163766 | 163766 | O-RING |
Загрузка ...
|
|
| 8 | 162404 | ШЛАНГ |
Загрузка ...
|
|
| 163768 | 163768 | O-RING |
Загрузка ...
|
|
| 9 | 138568 | ШЛАНГ |
Загрузка ...
|
|
| 163767 | 163767 | O-RING |
Загрузка ...
|
|
| 10 | 166002 | HOSE-DRAIN |
Загрузка ...
|
|
| 11 | 166003 | HOSE-DRAIN |
Загрузка ...
|
|
| 12 | 021053 | ЗАЖИМ |
Загрузка ...
|
|
| 13 | 110763 | ШЛАНГ |
Загрузка ...
|
|
| 14 | 110764 | ШЛАНГ |
Загрузка ...
|
|
| 15 | 112692 | CLAMP – HOSE |
Загрузка ...
|
|
| 16 | 5745 | ФИТИНГ |
Загрузка ...
|
|
| 17 | 21746 | ФИТИНГ |
Загрузка ...
|
|
| 18 | 139062 | ФИТИНГ |
Загрузка ...
|
|
| 19 | 50022 | CLAMP - INSULATED 15/16 INCH |
Загрузка ...
|
|
| 20 | 112662 | ФИТИНГ |
Загрузка ...
|
|
| 21 | 111391 | VALVE - HEATER SHUTOFF |
Загрузка ...
|
|
| A | 50071 | БОЛТ |
Загрузка ...
|
|
| B | 21281 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| C | 30280 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
