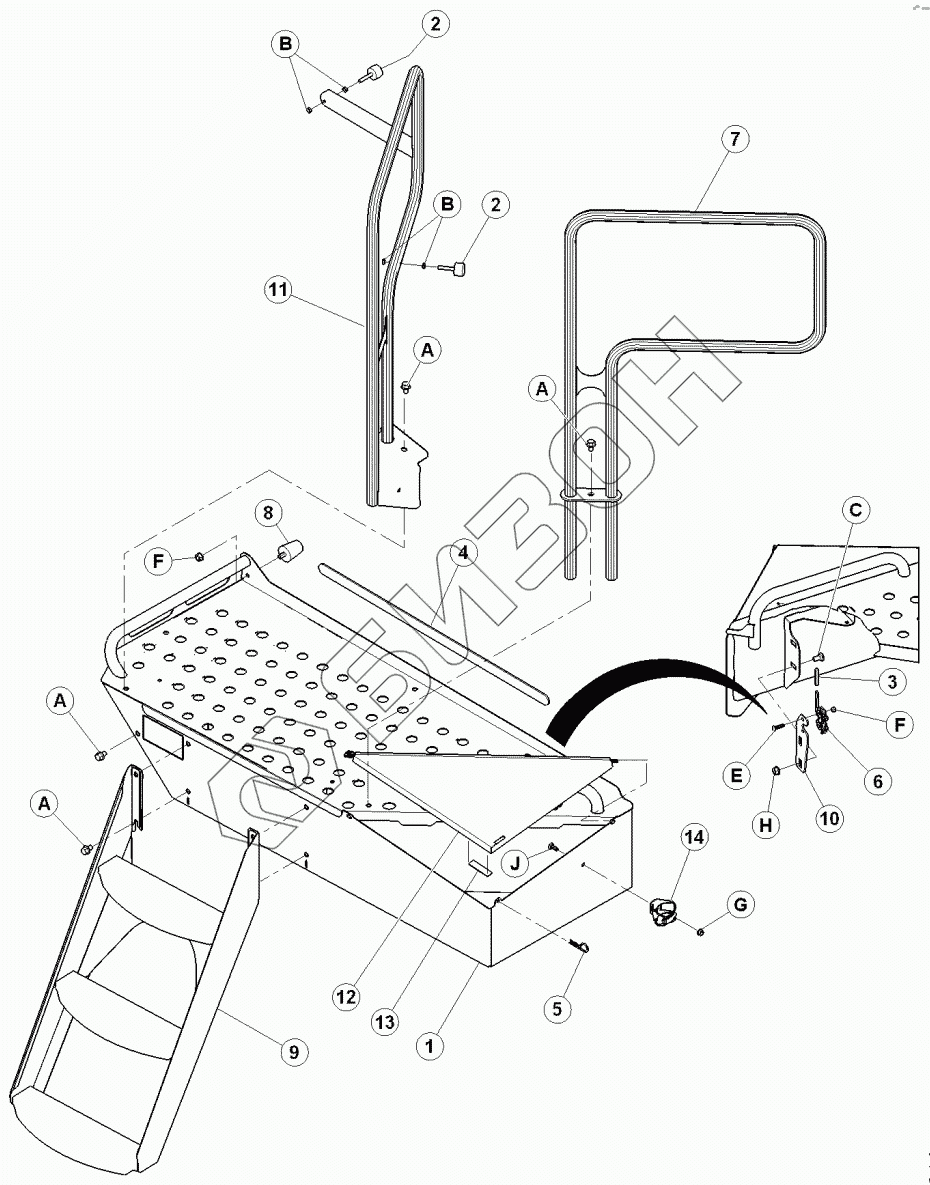

Графический каталог запасных частей к технике: MacDon-M155. Платформы и ящики инструментов
1
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
A
A
A
A
B
B
C
E
F
F
G
Н
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 139615 | ПЛАТФОРМА |
Загрузка ...
|
|
| 139430 | 139430 | ОПОРА |
Загрузка ...
|
|
| 2 | 110354 | BUMPER – RUBBER |
Загрузка ...
|
|
| 3 | 110817 | COVER-SOFTEX GRIP |
Загрузка ...
|
|
| 4 | 110991 | GUARD-FOAM RUBBER |
Загрузка ...
|
|
| 5 | 13125 | PIN - HAIR |
Загрузка ...
|
|
| 6 | 134003 | ASSY-RH STIRRUP LATCH |
Загрузка ...
|
|
| 7 | 139212 | ПОРУЧЕНЬ СВАРНОЙ |
Загрузка ...
|
|
| 8 | 139234 | БАМПЕР |
Загрузка ...
|
|
| 9 | 139264 | СТУПЕНИ СВАРНЫЕ |
Загрузка ...
|
|
| 10 | 139279 | ПЛАСТИНА |
Загрузка ...
|
|
| 11 | 139304 | ПОРУЧЕНЬ СВАРНОЙ передний сварной ЛС |
Загрузка ...
|
|
| 11 | 139435 | ПОРУЧЕНЬ СВАРНОЙ передний сварной ПС |
Загрузка ...
|
|
| 12 | 139462 | КРЫШКА |
Загрузка ...
|
|
| 12 | 139463 | КРЫШКА |
Загрузка ...
|
|
| 13 | 139516 | РЕЗИНОВАЯ ПОДУШКА |
Загрузка ...
|
|
| 14 | 45948 | HOLDER - GREASE GUN ZN PL |
Загрузка ...
|
|
| A | 105066 | БОЛТ |
Загрузка ...
|
|
| B | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| C | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP |
Загрузка ...
|
|
| D | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) |
Загрузка ...
|
|
| E | 21473 | BOLT - RHSN 5/16 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| F | 35689 | NUT-SPECIAL |
Загрузка ...
|
|
| G | 30228 | Гайка |
Загрузка ...
|
|
| Н | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| J | 100456 | БОЛТ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
