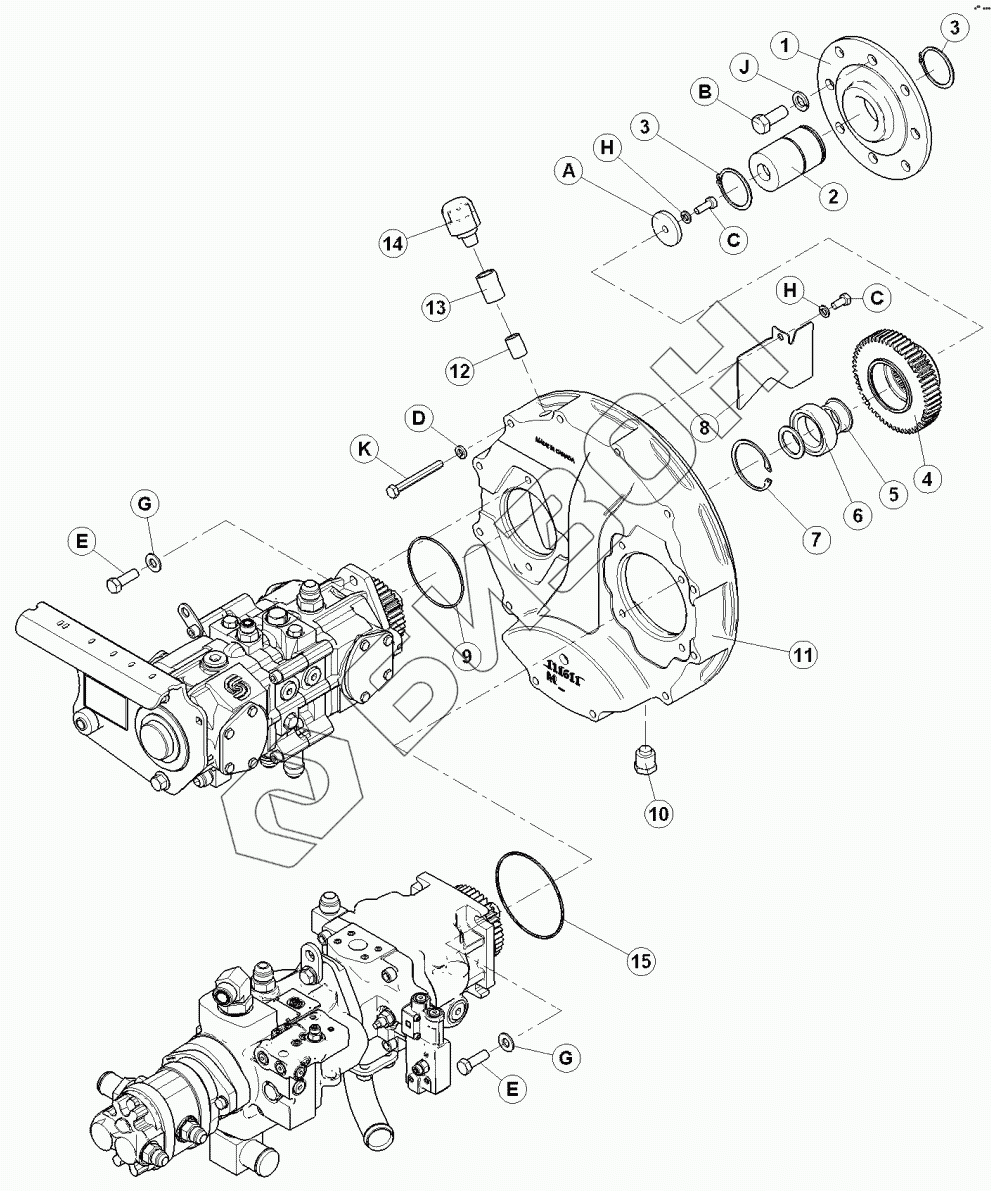

Графический каталог запасных частей к технике: MacDon-M155. Редуктор двигателя
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
A
B
C
C
D
E
E
G
G
Н
Н
J
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111511 | МУФТА |
Загрузка ...
|
|
| 2 | 111677 | МУФТА |
Загрузка ...
|
|
| 3 | 111521 | СТОПОРНОЕ КОЛЬЦО |
Загрузка ...
|
|
| 4 | 111516 | ШЕСТЕРНЯ |
Загрузка ...
|
|
| 5 | 111665 | ПОДШИПНИК |
Загрузка ...
|
|
| 6 | 135529 | ПОДШИПНИК |
Загрузка ...
|
|
| 7 | 038854 | КОЛЬЦО |
Загрузка ...
|
|
| 8 | 111612 | ДЕФЛЕКТОР |
Загрузка ...
|
|
| 9 | 30045 | O-RING |
Загрузка ...
|
|
| 10 | 139322 | O-КОЛЬЦО |
Загрузка ...
|
|
| 11 | 111772 | ЗАГЛУШКА |
Загрузка ...
|
|
| 12 | 111849 | ЗАГЛУШКА |
Загрузка ...
|
|
| 13 | 030346 | ФИТИНГ |
Загрузка ...
|
|
| 14 | 5744 | ФИТИНГ |
Загрузка ...
|
|
| 15 | 138916 | COVER |
Загрузка ...
|
|
| A | 001246 | ШАЙБА |
Загрузка ...
|
|
| B | 111528 | БОЛТ |
Загрузка ...
|
|
| C | 020077 | БОЛТ |
Загрузка ...
|
|
| D | 30632 | WASHER-LOCK SPRING M10 ZP |
Загрузка ...
|
|
| E | 135460 | БОЛТ |
Загрузка ...
|
|
| G | 135369 | WASHER- HARDENED |
Загрузка ...
|
|
| Н | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| J | 018639 | ШАЙБА |
Загрузка ...
|
|
| K | 162426 | БОЛТ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
