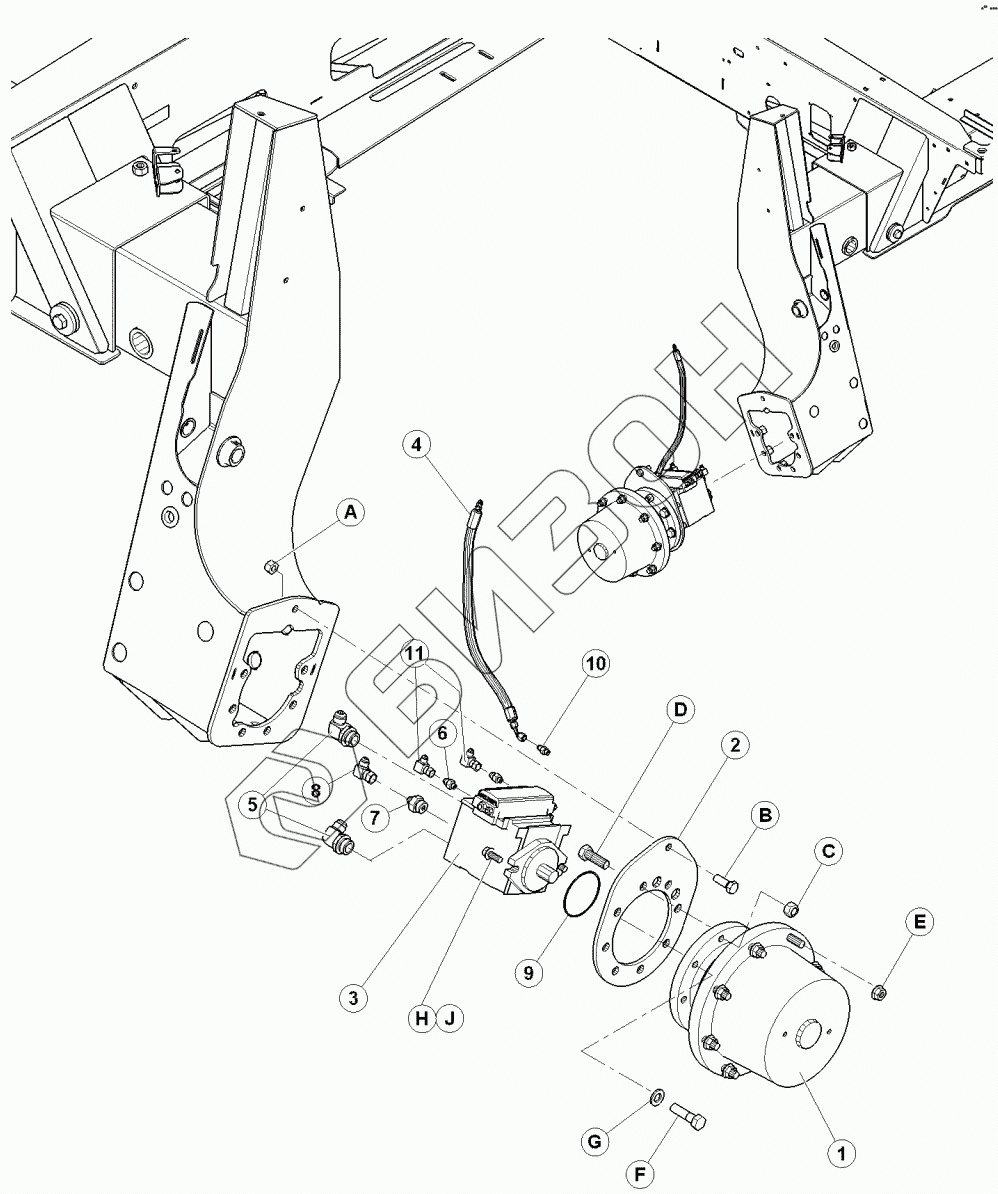

Графический каталог запасных частей к технике: MacDon-M155. Сборка мотора колеса привода
1
2
3
4
5
6
7
8
9
10
11
A
B
C
D
E
F
G
Н
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111579 | ПРИВОД КОЛЕСА |
Загрузка ...
|
|
| 163614 | 163614 | ПРИВОД |
Загрузка ...
|
|
| 2 | 111266 | ПЛАСТИНА |
Загрузка ...
|
|
| 3 | 109958 | МОТОР |
Загрузка ...
|
|
| 4 | 111693 | HOSE-HYDRAULIC |
Загрузка ...
|
|
| 5 | 108153 | ФИТИНГ |
Загрузка ...
|
|
| 6 | 100790 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 7 | 30939 | ФИТИНГ |
Загрузка ...
|
|
| 8 | 30314 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 9 | 30045 | O-RING |
Загрузка ...
|
|
| 10 | 112184 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 11 | 106717 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| A | 18666 | NUT-HEX LOCK DT 5/8-11 UNC ZP |
Загрузка ...
|
|
| B | 21582 | БОЛТ |
Загрузка ...
|
|
| C | 18689 | NUT - HEX LOCK DT 750-10UNC |
Загрузка ...
|
|
| D | 136016 | БОЛТ |
Загрузка ...
|
|
| E | 111179 | NUT - FLANGE SMOOTH FACE 5/8 NF GR 8 ZP |
Загрузка ...
|
|
| F | 112130 | ШАЙБА |
Загрузка ...
|
|
| G | 112128 | BOLT - HEX HD 750-10UNC |
Загрузка ...
|
|
| Н | 30368 | БОЛТ |
Загрузка ...
|
|
| 135564 | 135564 | BOLT |
Загрузка ...
|
|
| J | 136027 | ШАЙБА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
