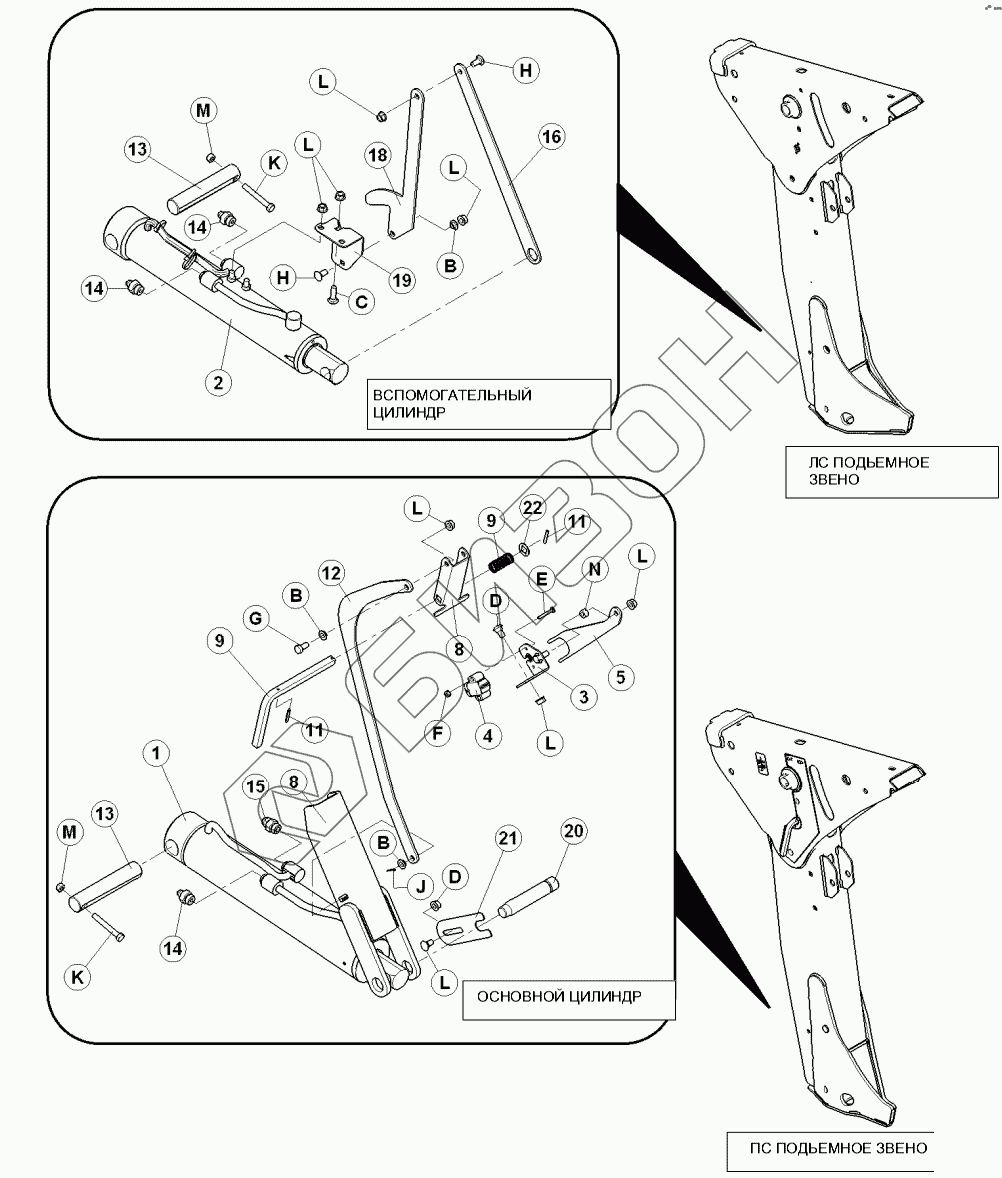

Графический каталог запасных частей к технике: MacDon-M155. Система подьема
1
2
3
4
5
8
8
9
9
11
11
12
13
13
14
14
14
15
16
18
19
20
21
22
B
B
B
C
D
D
E
F
G
Н
Н
J
K
K
L
L
L
L
L
L
L
M
M
N
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 166190 | ЦИЛИНДР |
Загрузка ...
|
|
| 166197 | 166197 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 2 | 166191 | ЦИЛИНДР |
Загрузка ...
|
|
| 3 | 112995 | ОПОРА |
Загрузка ...
|
|
| 4 | 109904 | ДАТЧИК |
Загрузка ...
|
|
| 5 | 112994 | ПЛЕЧО |
Загрузка ...
|
|
| 6 | 39272 | ЗАЖИМ |
Загрузка ...
|
|
| 7 | 112798 | LOCK - HEADER, WELDT |
Загрузка ...
|
|
| 8 | 112907 | CHANNEL - LOCK RELEASE |
Загрузка ...
|
|
| 9 | 163313 | SHAFT – SQUARE |
Загрузка ...
|
|
| 10 | 19739 | SPRING-COMPRESSION |
Загрузка ...
|
|
| 11 | 13617 | PIN-SPRING 3/16 DIA X 125 LG |
Загрузка ...
|
|
| 12 | 112908 | ARM - LOCKUP LINK |
Загрузка ...
|
|
| 13 | 112759 | PIN – STRAIGHT |
Загрузка ...
|
|
| 14 | 21804 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 15 | 21030 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 16 | 112804 | BAR - HEIGHT SENSOR LINK |
Загрузка ...
|
|
| 17 | 166237 | ДАТЧИК |
Загрузка ...
|
|
| 18 | 112803 | BAR - HEIGHT SENSOR LINK |
Загрузка ...
|
|
| 166198 | 166198 | КОМПЛЕКТ САЛЬНИКОВ |
Загрузка ...
|
|
| 19 | 163676 | SUPPORT - HEIGHT SENSOR |
Загрузка ...
|
|
| 20 | 138772 | ПАЛЕЦ |
Загрузка ...
|
|
| 21 | 138773 | ПЛАСТИНА |
Загрузка ...
|
|
| 22 | 163373 | WASHER-FLAT RD (SQ BORE) |
Загрузка ...
|
|
| A | 10948 | BOLT - HH 3/8 NC X 55 LG GR 5 ZP |
Загрузка ...
|
|
| B | 135281 | WASHER-SHOULDER |
Загрузка ...
|
|
| C | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| D | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| E | 21487 | БОЛТ |
Загрузка ...
|
|
| F | 21492 | ГАЙКА |
Загрузка ...
|
|
| G | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| Н | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| J | 18604 | PIN-COTTER 3/32 DIA X 3/4 ZP |
Загрузка ...
|
|
| K | 30035 | БОЛТ |
Загрузка ...
|
|
| L | 30228 | Гайка |
Загрузка ...
|
|
| M | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP |
Загрузка ...
|
|
| N | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
