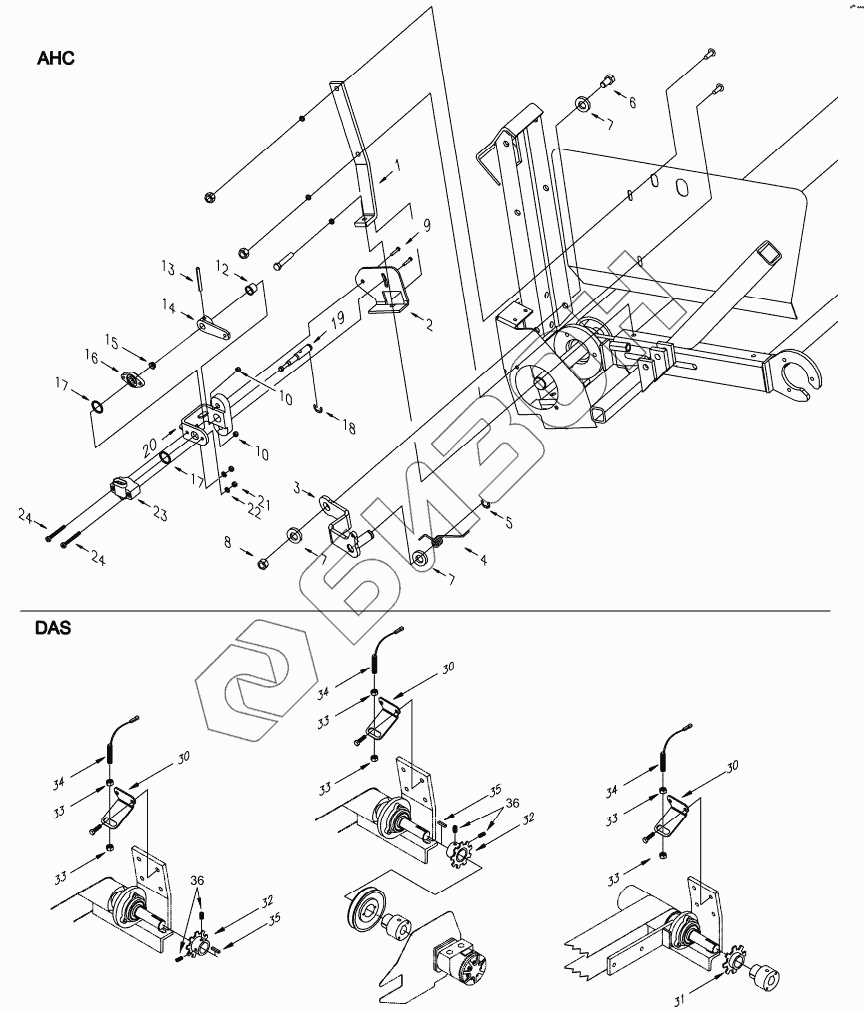

Графический каталог запасных частей к технике: MacDon-PW7. AUTOMATIC HEIGHT CONTROL - DIAL-A-SPEED
1
2
3
4
5
6
7
7
7
8
9
10
10
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
30
30
30
31
32
32
33
33
33
33
33
33
34
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 180777 | 180777 | DAS JD 50/60 SER IV KIT |
Загрузка ...
|
|
| 180778 | 180778 | DAS/AHC JD 50/60 SER IV KIT |
Загрузка ...
|
|
| 1 | 180046 | BRACKET |
Загрузка ...
|
|
| 2 | 180186 | BRACKET |
Загрузка ...
|
|
| 3 | 180190 | ARM |
Загрузка ...
|
|
| 4 | 180194 | SPRING |
Загрузка ...
|
|
| 5 | 184625 | SNAP RING |
Загрузка ...
|
|
| 6 | 184719 | PHIL PAN HD SCREW |
Загрузка ...
|
|
| 7 | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| 8 | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| 9 | 21526 | БОЛТ |
Загрузка ...
|
|
| 10 | 18690 | NUT-HEX LOCK DT 5/16-18 UNC ZP |
Загрузка ...
|
|
| 12 | 184446 | GROMMET |
Загрузка ...
|
|
| 13 | 184443 | SPRING PIN |
Загрузка ...
|
|
| 14 | 184442 | ARM |
Загрузка ...
|
|
| 15 | 184444 | SEAL |
Загрузка ...
|
|
| 16 | 184448 | HOUSING |
Загрузка ...
|
|
| 17 | 184445 | O-RING |
Загрузка ...
|
|
| 18 | 184447 | SNAP RING 1/2 INTERNAL DIA |
Загрузка ...
|
|
| 19 | 181517 | SHAFT |
Загрузка ...
|
|
| 20 | 184451 | BRACKET |
Загрузка ...
|
|
| 21 | 184682 | NUT |
Загрузка ...
|
|
| 22 | 184701 | WASHER |
Загрузка ...
|
|
| 23 | 158069 | CONTROL |
Загрузка ...
|
|
| 24 | 184719 | PHIL PAN HD SCREW |
Загрузка ...
|
|
| 30 | 180187 | MOUNT |
Загрузка ...
|
|
| 31 | 180188 | TARGET |
Загрузка ...
|
|
| 32 | 180091 | SPROCKET |
Загрузка ...
|
|
| 33 | 7674 | NUT |
Загрузка ...
|
|
| 34 | 184437 | SENSOR |
Загрузка ...
|
|
| 35 | 1113 | KEY |
Загрузка ...
|
|
| 36 | 20350 | SETSCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
