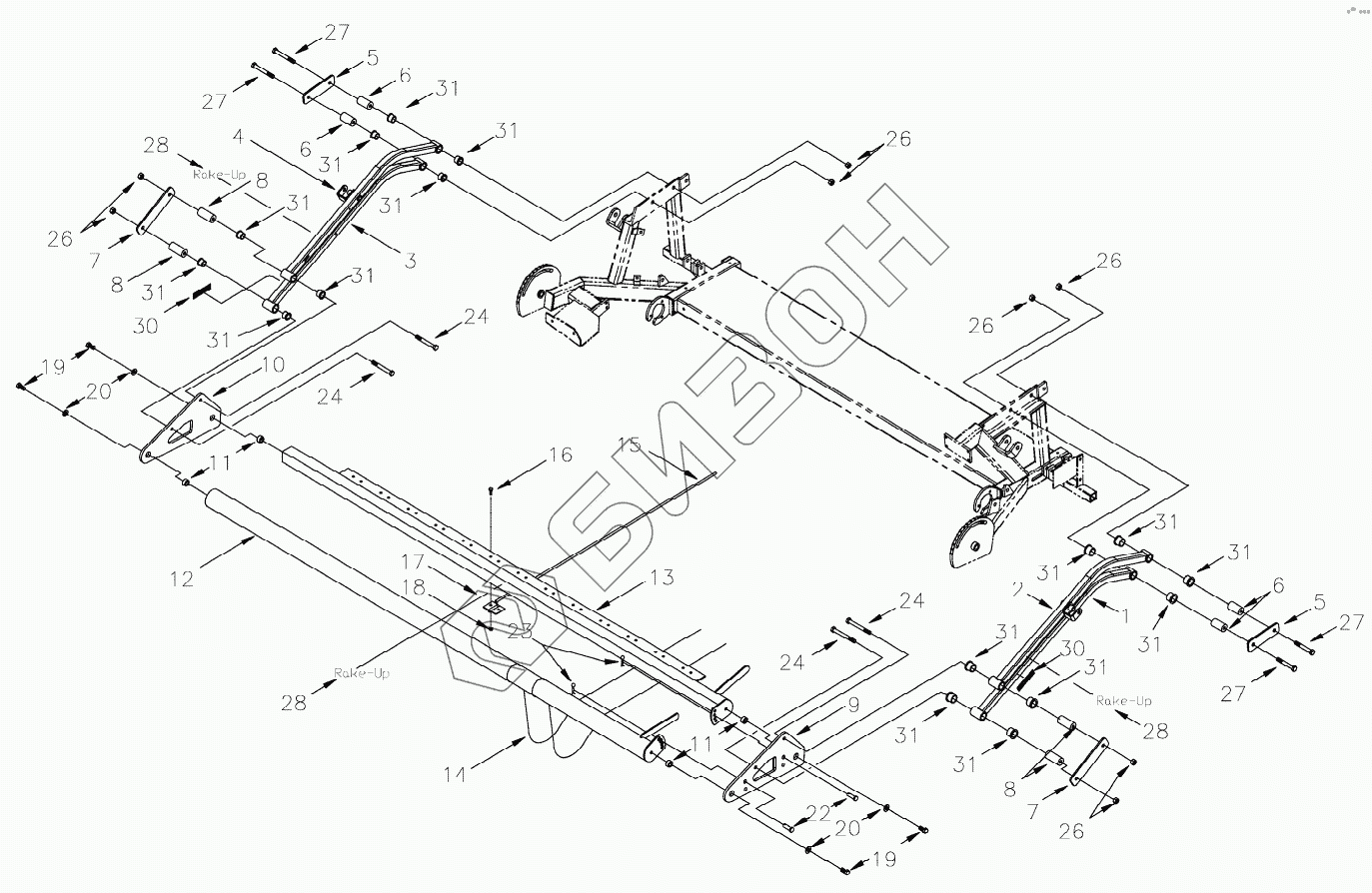

Графический каталог запасных частей к технике: MacDon-PW7. HOLD-DOWN ASSEMBLY
1
2
3
4
5
5
6
6
6
7
7
8
8
8
9
10
11
11
12
12
12
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
20
20
22
23
24
24
24
24
26
26
26
26
26
27
27
27
27
28
28
28
28
28
30
30
30
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 180976 | 180976 | LOWER ARM |
Загрузка ...
|
|
| 180977 | 180977 | LOWER ARM |
Загрузка ...
|
|
| 1 | 180697 | LOWER ARM |
Загрузка ...
|
|
| 2 | 180144 | UPPER ARM |
Загрузка ...
|
|
| 3 | 180698 | LOWER ARM |
Загрузка ...
|
|
| 4 | 180145 | UPPER ARM |
Загрузка ...
|
|
| 5 | 180133 | REAR PLATE |
Загрузка ...
|
|
| 6 | 180154 | BUSHING SHORT |
Загрузка ...
|
|
| 7 | 180134 | FRONT PLATE HOLD DOWN |
Загрузка ...
|
|
| 8 | 180155 | BUSHING LONG |
Загрузка ...
|
|
| 9 | 180159 | SIDE PLATE |
Загрузка ...
|
|
| 10 | 180158 | SIDE PLATE |
Загрузка ...
|
|
| 11 | 180108 | BUSHING |
Загрузка ...
|
|
| 12 | 180968 | SPRING WIRE TUBE |
Загрузка ...
|
|
| 12 | 180135 | SPRING WIRE TUBE |
Загрузка ...
|
|
| 12 | 180136 | SPRING WIRE TUBE |
Загрузка ...
|
|
| 13 | 180674 | FG ROD TB |
Загрузка ...
|
|
| 13 | 180140 | FG ROD TB |
Загрузка ...
|
|
| 13 | 180141 | FG ROD TB |
Загрузка ...
|
|
| 14 | 180128 | HOLD DOWN WIRE |
Загрузка ...
|
|
| 14 | 12 MODEL | 12 MODEL |
Загрузка ...
|
|
| 14 | 14 MODEL | 14 MODEL |
Загрузка ...
|
|
| 14 | 16 MODEL | 16 MODEL |
Загрузка ...
|
|
| 15 | 16 MODEL | 16 MODEL |
Загрузка ...
|
|
| 15 | 14 MODEL | 14 MODEL |
Загрузка ...
|
|
| 15 | 184331 | ROD |
Загрузка ...
|
|
| 15 | 12 MODEL | 12 MODEL |
Загрузка ...
|
|
| 16 | 21558 | BOLT |
Загрузка ...
|
|
| 16 | 12 MODEL | 12 MODEL |
Загрузка ...
|
|
| 16 | 14 MODEL | 14 MODEL |
Загрузка ...
|
|
| 16 | 16 MODEL | 16 MODEL |
Загрузка ...
|
|
| 17 | 180129 | RETAINER |
Загрузка ...
|
|
| 17 | 12 MODEL | 12 MODEL |
Загрузка ...
|
|
| 17 | 14 MODEL | 14 MODEL |
Загрузка ...
|
|
| 17 | 16 MODEL | 16 MODEL |
Загрузка ...
|
|
| 18 | 16 MODEL | 16 MODEL |
Загрузка ...
|
|
| 18 | 14 MODEL | 14 MODEL |
Загрузка ...
|
|
| 18 | 12 MODEL | 12 MODEL |
Загрузка ...
|
|
| 18 | 30280 | Гайка |
Загрузка ...
|
|
| 19 | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| 20 | 184597 | WASHER |
Загрузка ...
|
|
| 22 | 184322 | PIN |
Загрузка ...
|
|
| 23 | 13125 | PIN - HAIR |
Загрузка ...
|
|
| 24 | 184539 | BOLT 1/2X4 1/4 UNC GR.5 |
Загрузка ...
|
|
| 26 | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| 27 | 21581 | BOLT - HH 1/2 NC X 35 LG GR 5 ZP |
Загрузка ...
|
|
| 28 | 184366 | DECAL |
Загрузка ...
|
|
| 28 | 184367 | DECAL |
Загрузка ...
|
|
| 28 | 184368 | DECAL |
Загрузка ...
|
|
| 30 | 184365 | DECAL |
Загрузка ...
|
|
| 30 | 191496 | DECAL |
Загрузка ...
|
|
| 31 | 180156 | BUSHING FLANGE |
Загрузка ...
|
