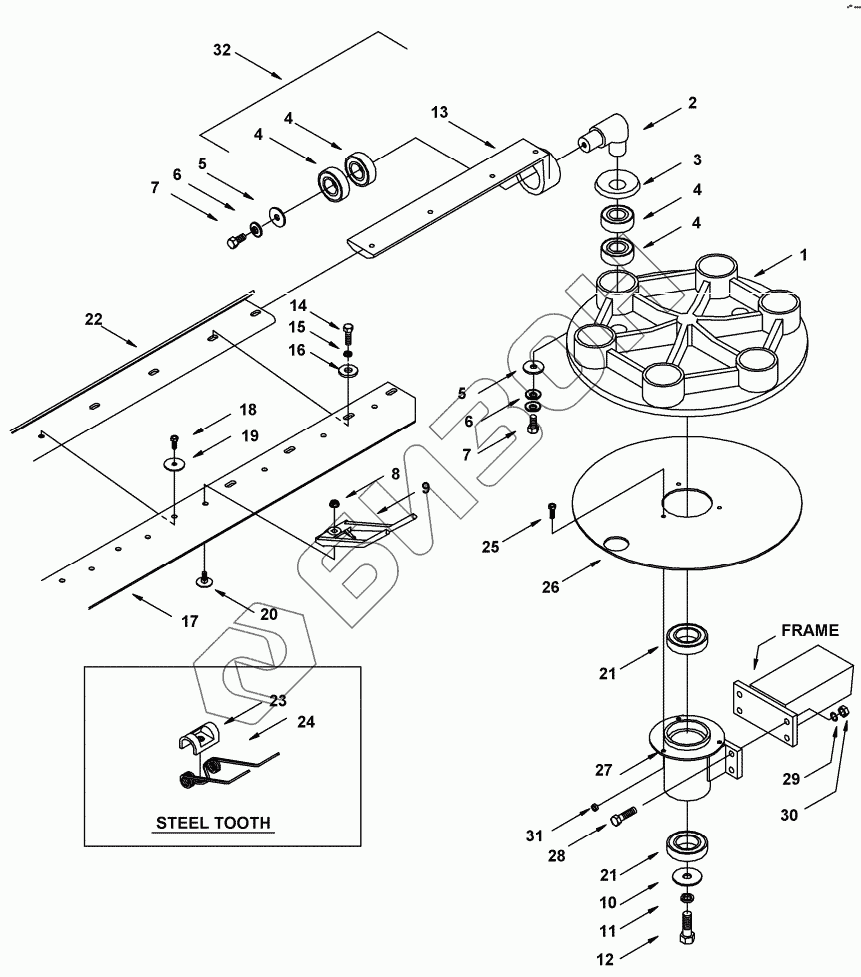

Графический каталог запасных частей к технике: MacDon-PW7. IDLER END ROTOR
1
2
3
4
4
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
19
19
19
20
21
21
22
22
22
23
24
25
26
27
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ARM | ARM | ARM |
Загрузка ...
|
|
| 16 MODEL | 16 MODEL | 16 MODEL |
Загрузка ...
|
|
| 14 MODEL | 14 MODEL | 14 MODEL |
Загрузка ...
|
|
| 12 MODEL | 12 MODEL | 12 MODEL |
Загрузка ...
|
|
| 1 | 180212 | ROTOR ASSY |
Загрузка ...
|
|
| 2 | 180017 | ELBOW |
Загрузка ...
|
|
| 3 | 180101 | BEARING CAP |
Загрузка ...
|
|
| 4 | 152529 | BEARING |
Загрузка ...
|
|
| 5 | 180207 | WASHER |
Загрузка ...
|
|
| 6 | 184584 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 7 | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| 8 | 135248 | ГАЙКА |
Загрузка ...
|
|
| 9 | 180113 | TOOTH |
Загрузка ...
|
|
| 10 | 11695 | WASHER - FLAT |
Загрузка ...
|
|
| 11 | 184596 | SPRING LOCK WSHR |
Загрузка ...
|
|
| 12 | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| 13 | ARM | ARM |
Загрузка ...
|
|
| 14 | 21087 | BOLT |
Загрузка ...
|
|
| 15 | 184579 | ШАЙБА |
Загрузка ...
|
|
| 16 | 184583 | WASHER |
Загрузка ...
|
|
| 17 | 180127 | FINGER BAR BELT |
Загрузка ...
|
|
| 17 | 180126 | BELT |
Загрузка ...
|
|
| 17 | 180124 | FINGER BAR BELT |
Загрузка ...
|
|
| 17 | 180125 | BELT |
Загрузка ...
|
|
| 18 | 184604 | SCREW |
Загрузка ...
|
|
| 19 | 184571 | WASHER |
Загрузка ...
|
|
| 19 | 12 MODEL | 12 MODEL |
Загрузка ...
|
|
| 19 | 14 MODEL | 14 MODEL |
Загрузка ...
|
|
| 19 | 16 MODEL | 16 MODEL |
Загрузка ...
|
|
| 20 | 184494 | BOLT |
Загрузка ...
|
|
| 21 | 184226 | BEARING |
Загрузка ...
|
|
| 22 | 180090 | FINGER BAR |
Загрузка ...
|
|
| 22 | 180089 | FINGER BAR |
Загрузка ...
|
|
| 22 | 180088 | FINGER BAR |
Загрузка ...
|
|
| 23 | 191039 | RETAINER |
Загрузка ...
|
|
| 24 | 191038 | RAKE-UP STEEL FINGER |
Загрузка ...
|
|
| 25 | 21580 | BOLT |
Загрузка ...
|
|
| 26 | 180284 | COVER |
Загрузка ...
|
|
| 27 | 180110 | HSG |
Загрузка ...
|
|
| 28 | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| 29 | 133521 | WASHER - FLAT |
Загрузка ...
|
|
| 30 | 135511 | 3/8 UNC HEX NUT |
Загрузка ...
|
|
| 31 | 135248 | ГАЙКА |
Загрузка ...
|
|
| 32 | 180792 | IDLER ARM ASSEMBLY - R/H DRIVE |
Загрузка ...
|
|
| 32 | 180791 | IDLER ARM ASSEMBLY - L/H DRIVE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
