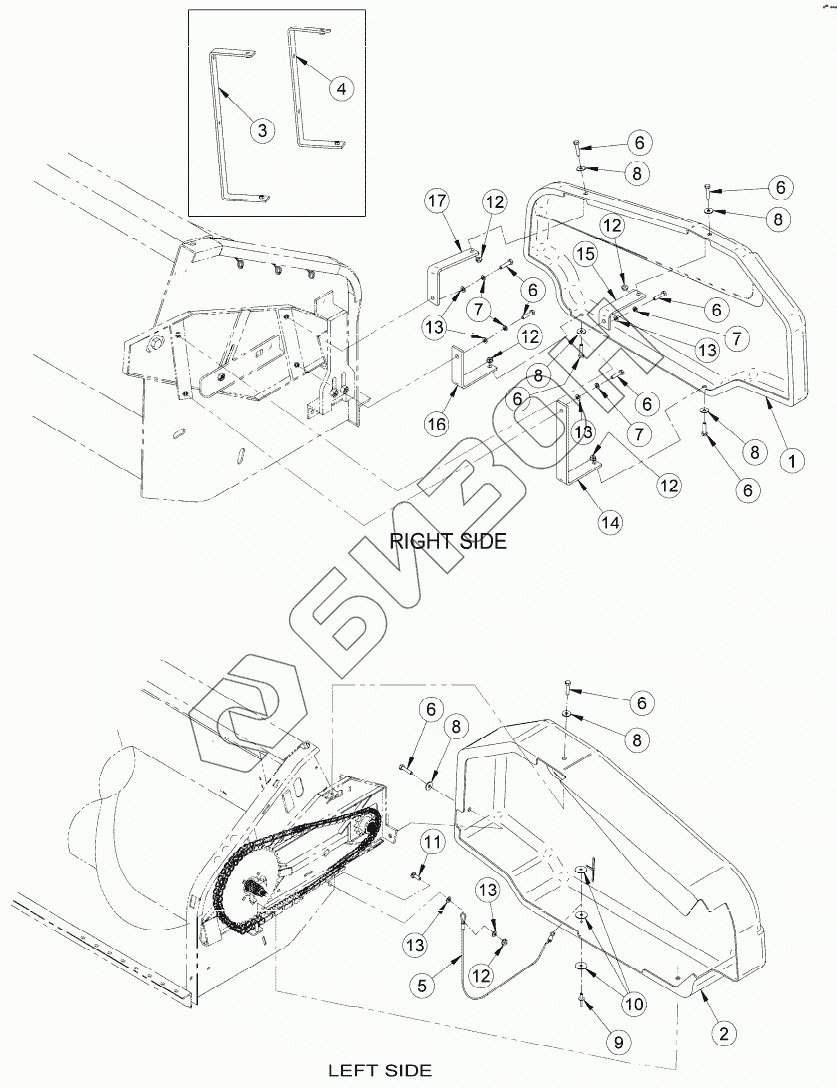

Графический каталог запасных частей к технике: MacDon-PW7. SHIELD ASSEMBLY
1
2
3
4
5
6
6
6
6
6
6
6
6
6
7
7
7
8
8
8
8
8
8
9
10
11
12
12
12
12
12
13
13
13
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 190730 | 190730 | SHIELD |
Загрузка ...
|
|
| 190762 | 190762 | DECAL |
Загрузка ...
|
|
| 190761 | 190761 | DECAL |
Загрузка ...
|
|
| 190758 | 190758 | DECAL |
Загрузка ...
|
|
| 190175 | 190175 | AGCO RED |
Загрузка ...
|
|
| 191725 | 191725 | AGCO GREY |
Загрузка ...
|
|
| 190158 | 190158 | CLAAS YELLOW |
Загрузка ...
|
|
| 182214 | 182214 | CLAAS YELLOW |
Загрузка ...
|
|
| 191712 | 191712 | CLAAS GREY |
Загрузка ...
|
|
| 182210 | 182210 | CLAAS GREY |
Загрузка ...
|
|
| 190177 | 190177 | CHALLENGER YELLOW |
Загрузка ...
|
|
| 190176 | 190176 | CHALLENGER YELLOW |
Загрузка ...
|
|
| 190143 | 190143 | SHIELD |
Загрузка ...
|
|
| 182314 | 182314 | AGCO RED |
Загрузка ...
|
|
| 191723 | 191723 | AGCO GREY |
Загрузка ...
|
|
| 182239 | 182239 | CLAAS YELLOW |
Загрузка ...
|
|
| 182215 | 182215 | CLAAS YELLOW |
Загрузка ...
|
|
| 191710 | 191710 | CLAAS GREY |
Загрузка ...
|
|
| 182211 | 182211 | CLAAS GREY |
Загрузка ...
|
|
| 182284 | 182284 | CHALLENGER YELLOW |
Загрузка ...
|
|
| 182286 | 182286 | CHALLENGER YELLOW |
Загрузка ...
|
|
| 1 | PANEL | PANEL |
Загрузка ...
|
|
| 2 | SHIELD | SHIELD |
Загрузка ...
|
|
| 3 | 182732 | BRACKET REAR |
Загрузка ...
|
|
| 4 | 182731 | BRACKET FRONT |
Загрузка ...
|
|
| 5 | 182105 | CABLE |
Загрузка ...
|
|
| 6 | 184652 | BOLT-HH M8 M8 X 125 X 25 LG ZN |
Загрузка ...
|
|
| 7 | 30716 | WASHER - LOCK SPRING (M8) |
Загрузка ...
|
|
| 8 | 184709 | WASHER |
Загрузка ...
|
|
| 9 | 184617 | RIVET |
Загрузка ...
|
|
| 10 | 184571 | WASHER |
Загрузка ...
|
|
| 11 | 184648 | BOLT |
Загрузка ...
|
|
| 12 | 135337 | NUT-FLG SIDE LK SMTH FACE M8 X125 GR 88 |
Загрузка ...
|
|
| 13 | 184708 | WASHER |
Загрузка ...
|
|
| 14 | 190837 | BRACKET |
Загрузка ...
|
|
| 15 | 190836 | BRACKET |
Загрузка ...
|
|
| 16 | 190835 | BRACKET |
Загрузка ...
|
|
| 17 | 190834 | BRACKET |
Загрузка ...
|
|
| 18 | 190553 | DECAL |
Загрузка ...
|
|
| 19 | 190554 | DECAL |
Загрузка ...
|
|
| 20 | 190757 | DECAL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
