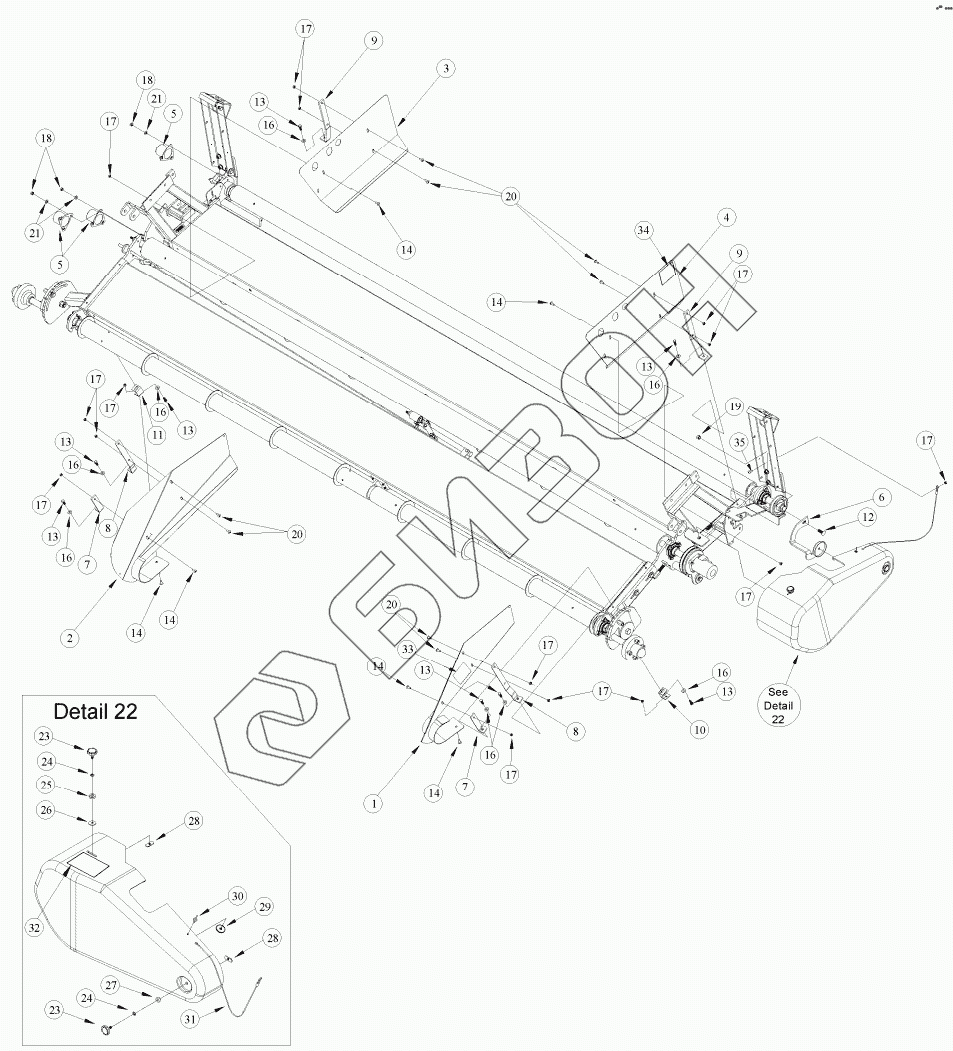

Графический каталог запасных частей к технике: MacDon-PW7. SHIELDS
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
13
13
13
13
13
13
13
14
14
14
14
14
14
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
18
18
18
19
20
20
20
21
21
22
22
22
23
23
24
24
25
26
27
28
28
29
30
31
32
32
33
33
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 21526 | 21526 | БОЛТ |
Загрузка ...
|
|
| 1 | 181456 | WINDGUARD |
Загрузка ...
|
|
| 1 | 181380 | WINDGUARD |
Загрузка ...
|
|
| 2 | 181457 | WINDGUARD |
Загрузка ...
|
|
| 2 | 181381 | WINDGUARD |
Загрузка ...
|
|
| 3 | 181355 | WINDGUARD |
Загрузка ...
|
|
| 3 | 181357 | WINDGUARD |
Загрузка ...
|
|
| 4 | 181354 | WINDGUARD |
Загрузка ...
|
|
| 4 | 181356 | WINDGUARD |
Загрузка ...
|
|
| 5 | 180086 | COVER |
Загрузка ...
|
|
| 6 | 181092 | BRACKET WELDMENT |
Загрузка ...
|
|
| 7 | 181071 | BRACKET |
Загрузка ...
|
|
| 8 | 181068 | BRACKET |
Загрузка ...
|
|
| 9 | 180046 | BRACKET |
Загрузка ...
|
|
| 10 | 181069 | BRACKET |
Загрузка ...
|
|
| 11 | 181073 | BRACKET |
Загрузка ...
|
|
| 12 | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| 13 | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| 14 | 184510 | 5/16X3/4 UNC TRUSS BOLT |
Загрузка ...
|
|
| 16 | 184584 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 17 | 30280 | Гайка |
Загрузка ...
|
|
| 18 | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP |
Загрузка ...
|
|
| 18 | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| 19 | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| 20 | 184511 | SCREW |
Загрузка ...
|
|
| 21 | 18670 | WASHER |
Загрузка ...
|
|
| 22 | 181383 | SHIELD |
Загрузка ...
|
|
| 22 | 181376 | SHIELD |
Загрузка ...
|
|
| 22 | 181382 | SHIELD |
Загрузка ...
|
|
| 23 | 184263 | KNOB ASSEMBLY - EXCEPT EUROPE |
Загрузка ...
|
|
| 24 | 18636 | WASHER |
Загрузка ...
|
|
| 25 | 184575 | WASHER 5/16 USS ZP |
Загрузка ...
|
|
| 26 | 25375 | WASHER 5/16 ZP |
Загрузка ...
|
|
| 27 | 181093 | BUSHING- REAR SHIELD PIVOT |
Загрузка ...
|
|
| 28 | 184548 | NUT |
Загрузка ...
|
|
| 29 | 184571 | WASHER |
Загрузка ...
|
|
| 30 | 184617 | RIVET |
Загрузка ...
|
|
| 31 | 182105 | CABLE |
Загрузка ...
|
|
| 32 | 184397 | DECAL |
Загрузка ...
|
|
| 32 | 184371 | DECAL |
Загрузка ...
|
|
| 33 | 184393 | DECAL |
Загрузка ...
|
|
| 33 | 184386 | DECAL |
Загрузка ...
|
|
| 34 | 184392 | DECAL |
Загрузка ...
|
|
| 34 | 184384 | DECAL |
Загрузка ...
|
|
| 35 | 21281 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
