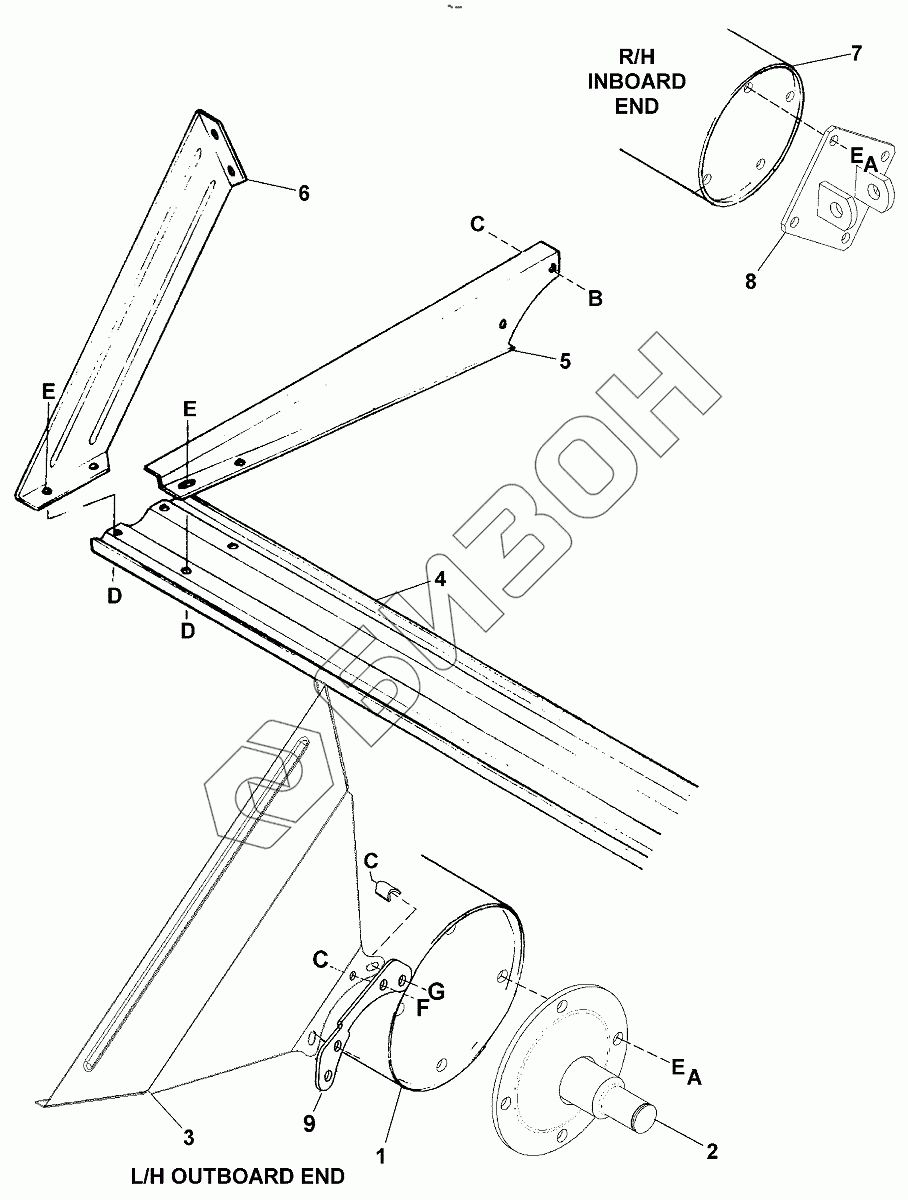

Графический каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER. BAT REEL
1
1
2
3
3
4
4
4
5
6
7
7
8
9
A
A
B
C
C
C
D
D
E
E
E
E
F
G
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 137002 | Tube |
Загрузка ...
|
|
| 1 | 137014 | Tube |
Загрузка ...
|
|
| 2 | 137004 | Shaft |
Загрузка ...
|
|
| 3 | 117304 | Shield |
Загрузка ...
|
|
| 3 | 117303 | Shield |
Загрузка ...
|
|
| 4 | 137006 | Bat |
Загрузка ...
|
|
| 4 | 137017 | Bat |
Загрузка ...
|
|
| 4 | 137018 | Bat |
Загрузка ...
|
|
| 5 | 43145 | Arm |
Загрузка ...
|
|
| 6 | 40110 | Shield |
Загрузка ...
|
|
| 7 | 137011 | Tube |
Загрузка ...
|
|
| 7 | 137032 | Tube |
Загрузка ...
|
|
| 8 | 137008 | Plate |
Загрузка ...
|
|
| 9 | 121012 | Support |
Загрузка ...
|
|
| A | 21491 | БОЛТ |
Загрузка ...
|
|
| B | 21484 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| C | 30228 | Гайка |
Загрузка ...
|
|
| D | 30693 | БОЛТ |
Загрузка ...
|
|
| E | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| F | 21975 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| G | 21470 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
