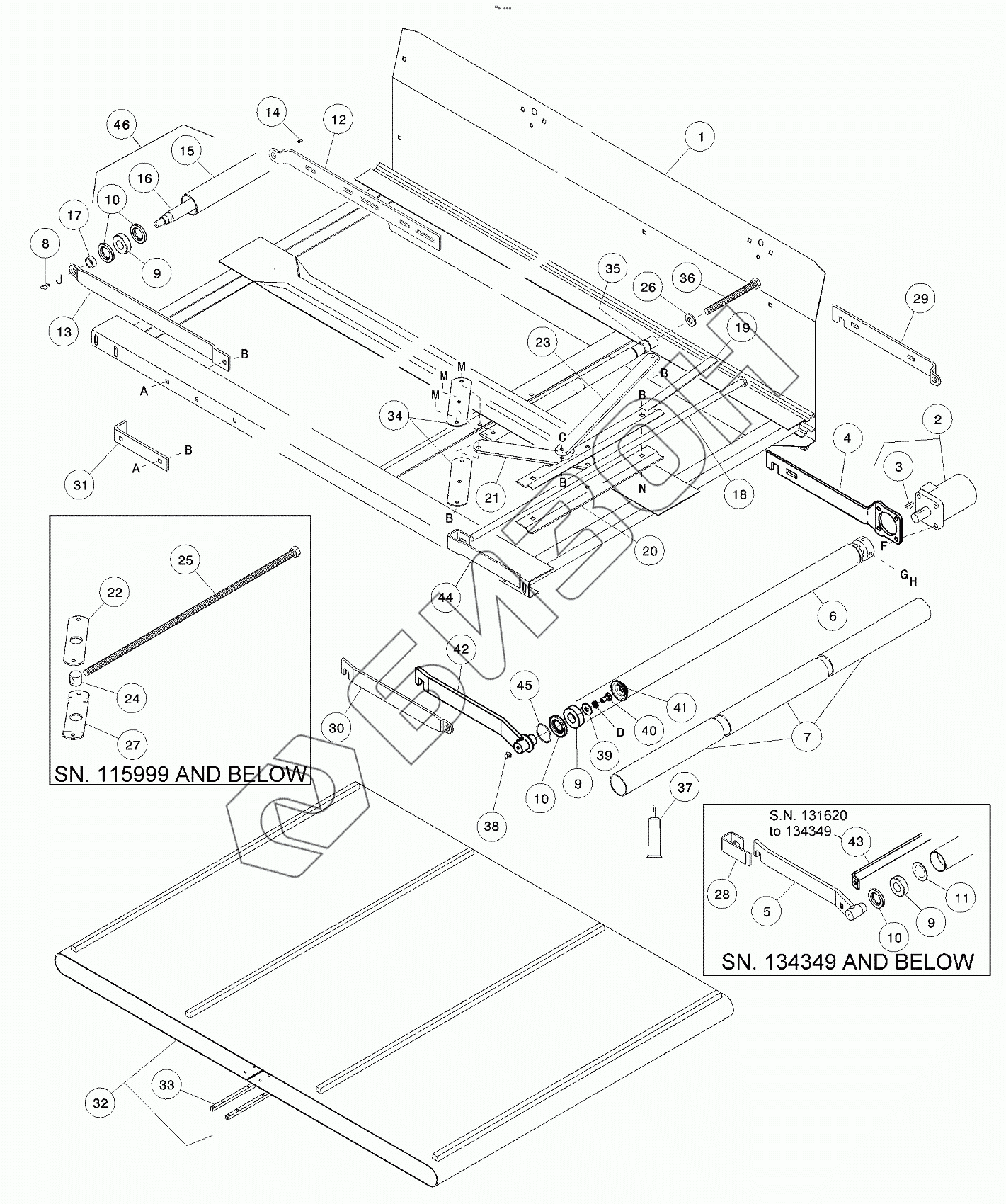

Графический каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER. DRAPERS, DRIVE & TIGHTENER
1
2
2
2
3
4
4
4
4
4
4
5
5
6
6
6
7
8
9
9
9
10
10
10
11
12
12
13
13
14
15
16
17
18
19
19
19
19
20
21
22
23
23
24
25
26
27
28
28
29
29
30
30
31
32
32
32
32
32
32
32
32
32
32
32
32
32
33
33
33
34
35
36
37
38
39
40
41
42
42
43
44
44
45
46
A
A
B
B
B
B
B
B
C
D
F
G
H
J
M
M
M
N
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | REF | PUMP – triple gear |
Загрузка ...
|
|
| 2 | 49526 | Motor |
Загрузка ...
|
|
| 2 | 114319 | Motor |
Загрузка ...
|
|
| 2 | 123314 | Seal kit |
Загрузка ...
|
|
| 3 | 2149 | Шпонка сегментная |
Загрузка ...
|
|
| 4 | 103443 | Support |
Загрузка ...
|
|
| 4 | 103444 | Support |
Загрузка ...
|
|
| 4 | 117007 | Support |
Загрузка ...
|
|
| 4 | 118268 | Support |
Загрузка ...
|
|
| 4 | 117008 | Support |
Загрузка ...
|
|
| 4 | 118270 | Support |
Загрузка ...
|
|
| 5 | 103388 | Arm |
Загрузка ...
|
|
| 5 | 103389 | Arm |
Загрузка ...
|
|
| 6 | 118013 | Roller |
Загрузка ...
|
|
| 6 | 117024 | Roller |
Загрузка ...
|
|
| 6 | 113837 | Roller |
Загрузка ...
|
|
| 7 | 43779 | Lagging |
Загрузка ...
|
|
| 8 | 21301 | ФИТИНГ |
Загрузка ...
|
|
| 9 | 118185 | Подшипник |
Загрузка ...
|
|
| 10 | 100862 | Сальник |
Загрузка ...
|
|
| 11 | 102972 | Disc |
Загрузка ...
|
|
| 12 | 103452 | Arm |
Загрузка ...
|
|
| 12 | 103449 | Arm |
Загрузка ...
|
|
| 13 | 102046 | Arm |
Загрузка ...
|
|
| 13 | 102129 | Arm |
Загрузка ...
|
|
| 14 | 18671 | FITTING- LUBE 1/4-28 UNF |
Загрузка ...
|
|
| 15 | 100195 | Tube |
Загрузка ...
|
|
| 16 | 100082 | Shaft |
Загрузка ...
|
|
| 17 | 101008 | Spacer |
Загрузка ...
|
|
| 18 | 103360 | Rod |
Загрузка ...
|
|
| 19 | 101464 | Support |
Загрузка ...
|
|
| 19 | 118206 | Support |
Загрузка ...
|
|
| 19 | 113773 | Support |
Загрузка ...
|
|
| 19 | 118207 | Support |
Загрузка ...
|
|
| 20 | 102045 | Support |
Загрузка ...
|
|
| 21 | 100229 | Bar |
Загрузка ...
|
|
| 22 | 100230 | Bar |
Загрузка ...
|
|
| 23 | 100231 | Bar |
Загрузка ...
|
|
| 23 | 118214 | Bar |
Загрузка ...
|
|
| 24 | 100412 | Nut |
Загрузка ...
|
|
| 25 | 100413 | Bolt |
Загрузка ...
|
|
| 26 | 30441 | WASHER - HARDENED |
Загрузка ...
|
|
| 27 | 100414 | Bar |
Загрузка ...
|
|
| 28 | 103447 | Retainer |
Загрузка ...
|
|
| 28 | 103448 | Retainer |
Загрузка ...
|
|
| 29 | 103435 | Arm |
Загрузка ...
|
|
| 29 | 103437 | Arm |
Загрузка ...
|
|
| 30 | 103433 | Arm |
Загрузка ...
|
|
| 30 | 103434 | Arm |
Загрузка ...
|
|
| 31 | 103393 | Stop |
Загрузка ...
|
|
| 32 | 101911 | Draper |
Загрузка ...
|
|
| 32 | 100436 | Draper |
Загрузка ...
|
|
| 32 | 100437 | Draper |
Загрузка ...
|
|
| 32 | 100275 | Draper |
Загрузка ...
|
|
| 32 | 100438 | Draper |
Загрузка ...
|
|
| 32 | 101912 | Draper |
Загрузка ...
|
|
| 32 | 101913 | Draper |
Загрузка ...
|
|
| 32 | 101914 | Draper |
Загрузка ...
|
|
| 32 | 100438 | Draper |
Загрузка ...
|
|
| 32 | 113538 | Draper |
Загрузка ...
|
|
| 32 | 103780 | Draper |
Загрузка ...
|
|
| 32 | 113938 | Draper |
Загрузка ...
|
|
| 32 | 113939 | Draper |
Загрузка ...
|
|
| 33 | 43469 | Connector kit |
Загрузка ...
|
|
| 33 | 103511 | Connector kit |
Загрузка ...
|
|
| 33 | 52414 | Package |
Загрузка ...
|
|
| 34 | 102865 | Bar |
Загрузка ...
|
|
| 35 | 102861 | Arm |
Загрузка ...
|
|
| 36 | 50190 | БОЛТ |
Загрузка ...
|
|
| 37 | 113429 | Adhesive |
Загрузка ...
|
|
| 38 | 21010 | ФИТИНГ |
Загрузка ...
|
|
| 39 | 118029 | ШАЙБА |
Загрузка ...
|
|
| 40 | 113953 | Bolt |
Загрузка ...
|
|
| 41 | 113954 | Disc |
Загрузка ...
|
|
| 42 | 113952 | Arm |
Загрузка ...
|
|
| 42 | 116066 | Arm |
Загрузка ...
|
|
| 43 | 113971 | Support |
Загрузка ...
|
|
| 44 | 113997 | Retainer |
Загрузка ...
|
|
| 44 | 116069 | Retainer |
Загрузка ...
|
|
| 45 | 118011 | Кольцо |
Загрузка ...
|
|
| 46 | 100081 | Roller assembly |
Загрузка ...
|
|
| B2738 | B2738 | Kit |
Загрузка ...
|
|
| 103449 | 103449 | Arm |
Загрузка ...
|
|
| 102129 | 102129 | Arm |
Загрузка ...
|
|
| 103780 | 103780 | Draper |
Загрузка ...
|
|
| A | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| D | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| F | 113420 | БОЛТ |
Загрузка ...
|
|
| G | 30940 | Setscrew |
Загрузка ...
|
|
| H | 30941 | Setscrew |
Загрузка ...
|
|
| J | 18592 | NUT |
Загрузка ...
|
|
| M | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| N | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
