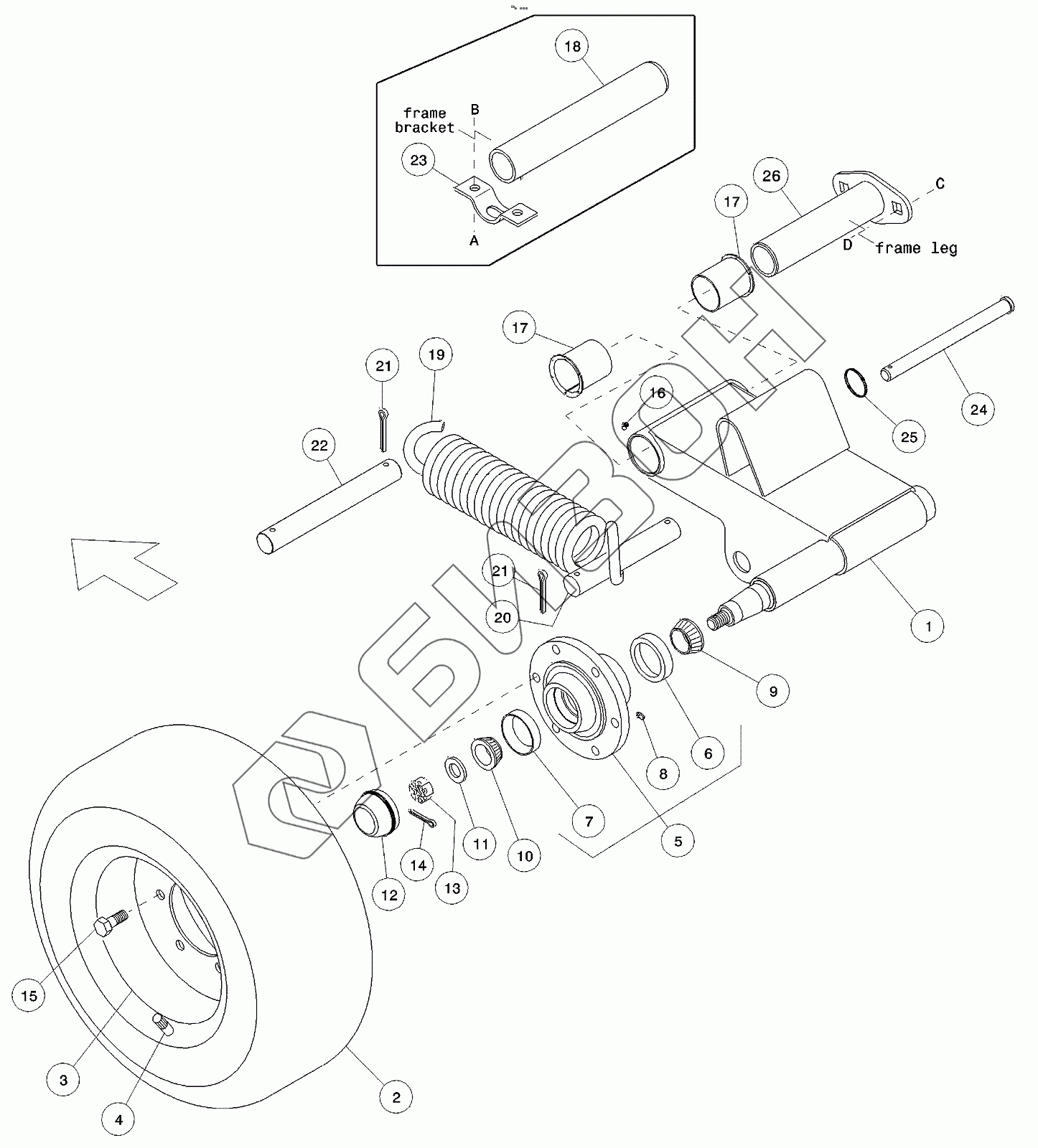

Графический каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER. GAUGE WHEELS
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
A
B
C
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 103222 | Arm |
Загрузка ...
|
|
| 1 | 103223 | Arm |
Загрузка ...
|
|
| 2 | 103696 | Tire |
Загрузка ...
|
|
| 3 | 103697 | Rim |
Загрузка ...
|
|
| 4 | 113020 | Stem |
Загрузка ...
|
|
| 5 | 41982 | СТУПИЦА |
Загрузка ...
|
|
| 6 | 30516 | МАНЖЕТА |
Загрузка ...
|
|
| 7 | 7900 | МАНЖЕТА |
Загрузка ...
|
|
| 8 | 50174 | FITTING |
Загрузка ...
|
|
| 8 | 21887 | ФИТИНГ |
Загрузка ...
|
|
| 9 | 30517 | ПОДШИПНИК |
Загрузка ...
|
|
| 10 | 21376 | ПОДШИПНИК |
Загрузка ...
|
|
| 11 | 21540 | WASHER - HARDENED |
Загрузка ...
|
|
| 12 | 30520 | КРЫШКА |
Загрузка ...
|
|
| 13 | 5512 | ГАЙКА |
Загрузка ...
|
|
| 14 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| 15 | 18916 | BOLT - 90° WHEEL 9/16 NF X 175 OL |
Загрузка ...
|
|
| 16 | 18671 | FITTING- LUBE 1/4-28 UNF |
Загрузка ...
|
|
| 17 | 35694 | ВТУЛКА |
Загрузка ...
|
|
| 18 | 49060 | Tube |
Загрузка ...
|
|
| 19 | 37442 | Spring |
Загрузка ...
|
|
| 20 | 113014 | Pin |
Загрузка ...
|
|
| 21 | 18609 | ПАЛЕЦ |
Загрузка ...
|
|
| 22 | 49063 | Pin |
Загрузка ...
|
|
| 23 | 101335 | Support |
Загрузка ...
|
|
| 24 | 135334 | Pin |
Загрузка ...
|
|
| 25 | 118137 | КОЛЬЦО |
Загрузка ...
|
|
| 26 | 113224 | Tube |
Загрузка ...
|
|
| A | 21491 | БОЛТ |
Загрузка ...
|
|
| B | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| C | 103562 | БОЛТ |
Загрузка ...
|
|
| D | 50225 | Гайка |
Загрузка ...
|
