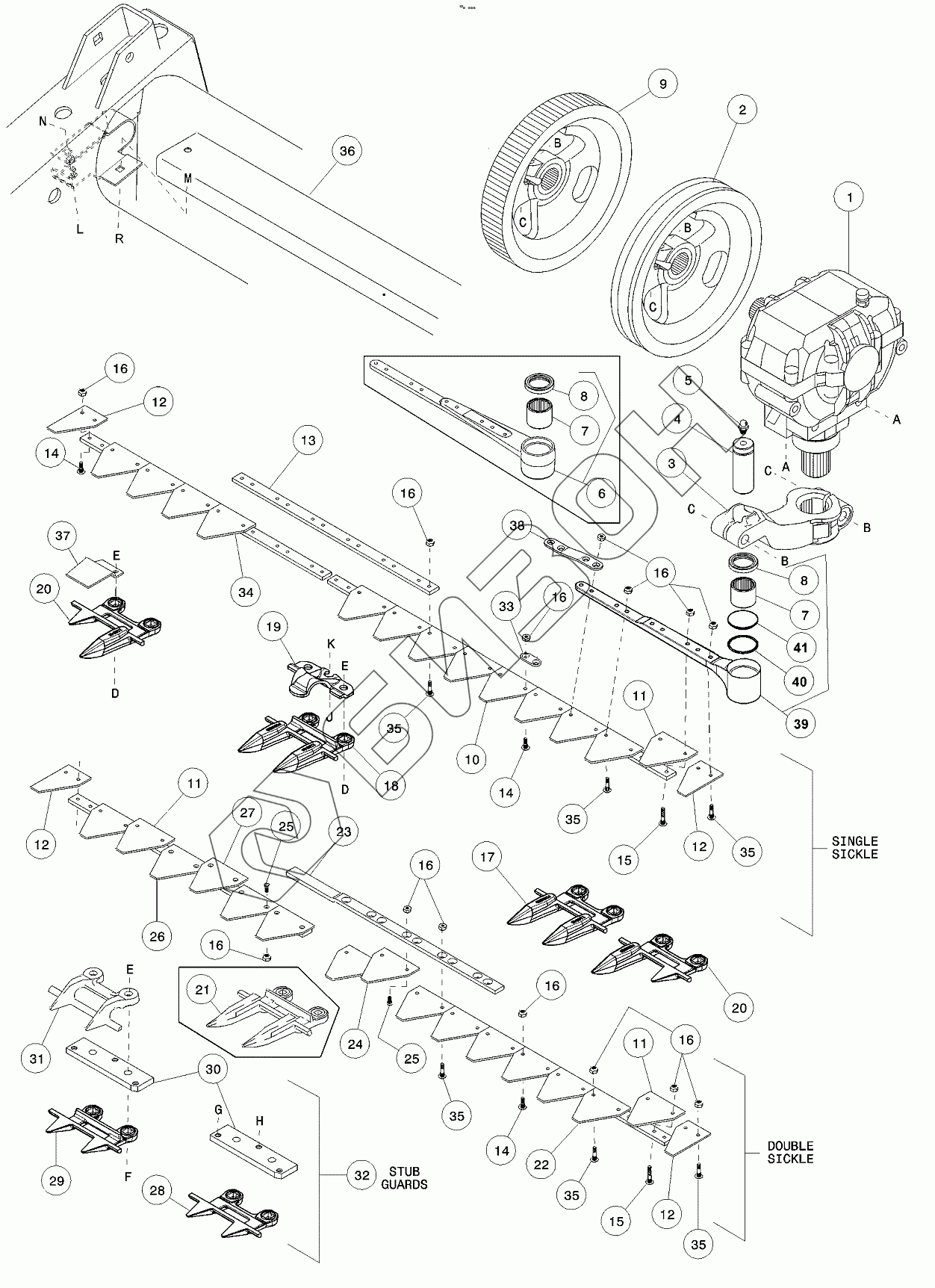

Графический каталог запасных частей к технике: MacDon Model 972 HARVEST HEADER. SICKLE AND DRIVE
1
2
3
4
4
5
6
6
6
7
7
8
8
8
8
9
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
13
14
14
14
15
15
16
16
16
16
16
16
16
16
17
18
19
19
20
20
20
20
21
22
22
22
22
22
22
22
22
22
22
22
22
22
23
24
24
25
25
25
25
25
25
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
28
29
30
31
32
32
32
32
32
32
33
34
34
34
34
34
34
35
35
35
35
35
35
36
36
36
36
37
38
39
39
39
40
41
A
A
B
B
B
B
C
C
C
C
D
D
D
D
E
E
E
F
F
G
H
J
K
L
M
N
R
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 100532 | ПРИВОД |
Загрузка ...
|
|
| 2 | 47832 | ШКИВ |
Загрузка ...
|
|
| 3 | 113698 | ПЛЕЧО |
Загрузка ...
|
|
| 4 | 100502 | Pin |
Загрузка ...
|
|
| 4 | 113229 | ПАЛЕЦ |
Загрузка ...
|
|
| 5 | 21194 | ФИТИНГ |
Загрузка ...
|
|
| 6 | 100501 | Head assembly |
Загрузка ...
|
|
| 6 | 103705 | Head assembly |
Загрузка ...
|
|
| 6 | 113232 | Head assembly |
Загрузка ...
|
|
| 7 | 100500 | ПОДШИПНИК |
Загрузка ...
|
|
| 8 | 37930 | Seal |
Загрузка ...
|
|
| 8 | 113222 | САЛЬНИК |
Загрузка ...
|
|
| 9 | 47833 | ШКИВ |
Загрузка ...
|
|
| 10 | 129433 | Coarse sickle assy |
Загрузка ...
|
|
| 10 | 129361 | Fine sickle assy |
Загрузка ...
|
|
| 11 | 158516 | Coarse section |
Загрузка ...
|
|
| 11 | 34390 | Fine section |
Загрузка ...
|
|
| 11 | 118475 | Fine section |
Загрузка ...
|
|
| 11 | 118475 | Fine section |
Загрузка ...
|
|
| 11 | 118475 | Fine section |
Загрузка ...
|
|
| 12 | 34391 | Section |
Загрузка ...
|
|
| 13 | 33955 | ПЛАСТИНА |
Загрузка ...
|
|
| 14 | 30696 | ВИНТ |
Загрузка ...
|
|
| 15 | 30852 | Screw |
Загрузка ...
|
|
| 16 | 30669 | ГАЙКА |
Загрузка ...
|
|
| 17 | 118345 | ПАЛЕЦ |
Загрузка ...
|
|
| 18 | 118344 | ПАЛЕЦ |
Загрузка ...
|
|
| 19 | 118162 | ПРИЖИМЫ |
Загрузка ...
|
|
| 19 | 50228 | Guide |
Загрузка ...
|
|
| 20 | 118301 | ПАЛЕЦ |
Загрузка ...
|
|
| 20 | 118302 | ПАЛЕЦ |
Загрузка ...
|
|
| 21 | REF | PUMP – triple gear |
Загрузка ...
|
|
| 22 | 118392 | Fine sickle assy |
Загрузка ...
|
|
| 22 | 118441 | Coarse sickle assy |
Загрузка ...
|
|
| 22 | 118393 | Fine sickle assy |
Загрузка ...
|
|
| 22 | 118442 | Coarse sickle assy |
Загрузка ...
|
|
| 22 | 118394 | Fine sickle assy |
Загрузка ...
|
|
| 22 | 118443 | Coarse sickle assy |
Загрузка ...
|
|
| 22 | 118395 | Fine sickle assy |
Загрузка ...
|
|
| 22 | 118444 | Coarse sickle assy |
Загрузка ...
|
|
| 22 | 118396 | Fine sickle assy |
Загрузка ...
|
|
| 22 | 118445 | Coarse sickle assy |
Загрузка ...
|
|
| 22 | 118397 | Fine sickle assy |
Загрузка ...
|
|
| 22 | 118446 | Coarse sickle assy |
Загрузка ...
|
|
| 22 | 118398 | Fine sickle assy |
Загрузка ...
|
|
| 23 | 52206 | Guide |
Загрузка ...
|
|
| 24 | 129320 | Coarse section |
Загрузка ...
|
|
| 24 | 118358 | Fine section |
Загрузка ...
|
|
| 25 | 50199 | Double sickle overlap kits, screw |
Загрузка ...
|
|
| 25 | 145246 | Screw |
Загрузка ...
|
|
| 26 | 118399 | Fine sickle assy |
Загрузка ...
|
|
| 26 | 118448 | Coarse sickle assy |
Загрузка ...
|
|
| 26 | 118400 | Fine sickle assy |
Загрузка ...
|
|
| 26 | 118449 | Coarse sickle assy |
Загрузка ...
|
|
| 26 | 118401 | Fine sickle assy |
Загрузка ...
|
|
| 26 | 118450 | Coarse sickle assy |
Загрузка ...
|
|
| 26 | 118402 | Fine sickle assy |
Загрузка ...
|
|
| 26 | 118451 | Coarse sickle assy |
Загрузка ...
|
|
| 26 | 118403 | Fine sickle assy |
Загрузка ...
|
|
| 26 | 118452 | Coarse sickle assy |
Загрузка ...
|
|
| 26 | 118404 | Fine sickle assy |
Загрузка ...
|
|
| 26 | 118453 | Coarse sickle assy |
Загрузка ...
|
|
| 26 | 118405 | Fine sickle assy |
Загрузка ...
|
|
| 27 | 129319 | Coarse section |
Загрузка ...
|
|
| 27 | 118357 | Fine section |
Загрузка ...
|
|
| 28 | 118347 | ПАЛЕЦ |
Загрузка ...
|
|
| 29 | 118346 | ПАЛЕЦ |
Загрузка ...
|
|
| 30 | 34980 | ПЛАСТИНА |
Загрузка ...
|
|
| 31 | 34359 | НАПРАВЛЯЮЩАЯ |
Загрузка ...
|
|
| 32 | B 2598 | Stub guard conversion kit |
Загрузка ...
|
|
| 32 | B 2599 | Stub guard conversion kit |
Загрузка ...
|
|
| 32 | B 2619 | Stub guard conversion kit |
Загрузка ...
|
|
| 32 | B 2763 | Stub guard conversion kit |
Загрузка ...
|
|
| 32 | B 2764 | Stub guard conversion kit |
Загрузка ...
|
|
| 32 | B 2765 | Stub guard conversion kit |
Загрузка ...
|
|
| 33 | 102876 | Bar |
Загрузка ...
|
|
| 34 | 129484 | Coarse sickle assy |
Загрузка ...
|
|
| 34 | 158680 | Coarse sickle assy |
Загрузка ...
|
|
| 34 | 158681 | Coarse sickle assy |
Загрузка ...
|
|
| 34 | 43076 | Fine sickle assy |
Загрузка ...
|
|
| 34 | 43077 | Fine sickle assy |
Загрузка ...
|
|
| 34 | 43078 | Fine sickle assy |
Загрузка ...
|
|
| 35 | 49671 | Screw |
Загрузка ...
|
|
| 36 | 113584 | Tube |
Загрузка ...
|
|
| 36 | 113585 | Tube |
Загрузка ...
|
|
| 36 | 113586 | ТРУБА |
Загрузка ...
|
|
| 36 | 113587 | Tube |
Загрузка ...
|
|
| 37 | 102918 | Shield |
Загрузка ...
|
|
| 38 | 129329 | ПЛАСТИНА |
Загрузка ...
|
|
| 39 | 115321 | Head assembly |
Загрузка ...
|
|
| 39 | 153812 | Head assembly |
Загрузка ...
|
|
| 39 | 158962 | Head assembly |
Загрузка ...
|
|
| 40 | 115670 | O-КОЛЬЦО |
Загрузка ...
|
|
| 41 | 113937 | ЗАГЛУШКА |
Загрузка ...
|
|
| A | 100233 | Bolt |
Загрузка ...
|
|
| B | 21583 | БОЛТ |
Загрузка ...
|
|
| C | 18666 | NUT-HEX LOCK DT 5/8-11 UNC ZP |
Загрузка ...
|
|
| D | 8218 | BOLT |
Загрузка ...
|
|
| D | 21468 | БОЛТ |
Загрузка ...
|
|
| E | 18654 | NUT-HEX 7/16 - 14 UNC GR 5 ZP |
Загрузка ...
|
|
| F | 30862 | Bolt |
Загрузка ...
|
|
| F | 21665 | БОЛТ |
Загрузка ...
|
|
| G | 50119 | БОЛТ |
Загрузка ...
|
|
| H | 50120 | БОЛТ |
Загрузка ...
|
|
| J | 118193 | ГАЙКА |
Загрузка ...
|
|
| K | 118154 | БОЛТ |
Загрузка ...
|
|
| L | 30228 | Гайка |
Загрузка ...
|
|
| M | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| N | 21478 | БОЛТ |
Загрузка ...
|
|
| R | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
