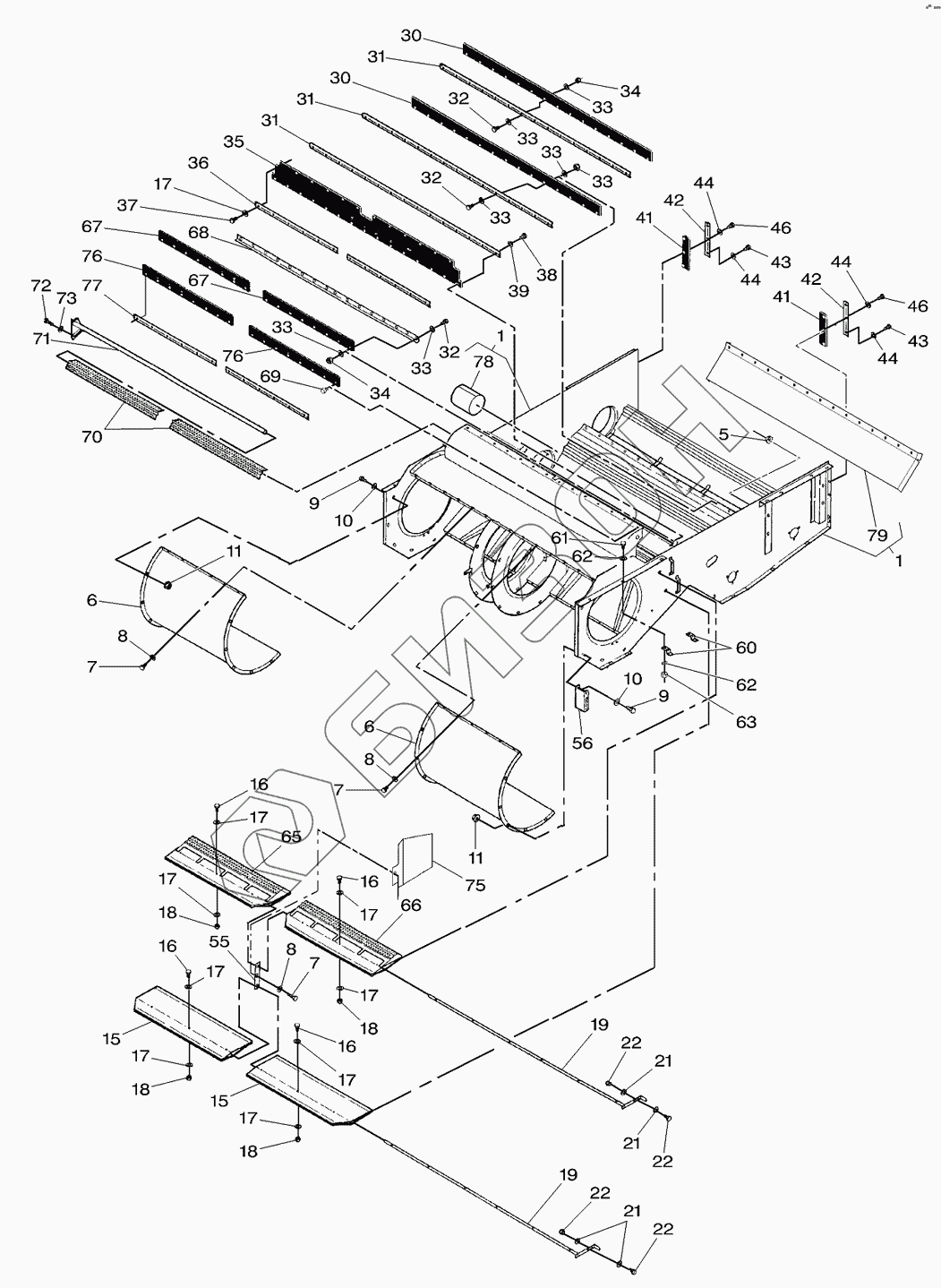

Графический каталог запасных частей к технике: Massey Ferguson Fend-8300/8350. Fan Housing, Mantle And Rotary Air Intake
1
1
5
6
6
7
7
7
8
8
8
9
9
10
10
11
11
15
15
16
16
16
16
17
17
17
17
17
17
17
17
17
18
18
18
18
19
19
21
21
21
22
22
22
22
30
30
31
31
31
32
32
32
33
33
33
33
33
33
33
34
34
35
36
37
38
39
41
41
42
42
43
43
44
44
44
44
46
46
55
56
60
61
62
62
63
65
66
67
67
68
69
70
71
72
73
75
76
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D28480704 | WASHER |
Загрузка ...
|
|
| 5 | 394367X1 | Locknut |
Загрузка ...
|
|
| 6 | D28480171 | COVER |
Загрузка ...
|
|
| 7 | 339123X1 | Hex Cap Screw |
Загрузка ...
|
|
| 8 | D20400506 | WASHER |
Загрузка ...
|
|
| 9 | 339123X1 | Hex Cap Screw |
Загрузка ...
|
|
| 10 | D20400506 | WASHER |
Загрузка ...
|
|
| 11 | 394367X1 | Locknut |
Загрузка ...
|
|
| 15 | D28480566 | PLATE |
Загрузка ...
|
|
| 16 | 339262X1 | Hex Cap Screw |
Загрузка ...
|
|
| 17 | D20400470 | WASHER |
Загрузка ...
|
|
| 18 | 1441462X1 | LOCKNUT |
Загрузка ...
|
|
| 19 | D28480211 | SHAFT |
Загрузка ...
|
|
| 20 | 339123X1 | Hex Cap Screw |
Загрузка ...
|
|
| 21 | D20400506 | WASHER |
Загрузка ...
|
|
| 22 | 394367X1 | Locknut |
Загрузка ...
|
|
| 30 | D28480158 | SEAL |
Загрузка ...
|
|
| 31 | D28480157 | RAIL |
Загрузка ...
|
|
| 32 | 339666X1 | Hex Cap Screw |
Загрузка ...
|
|
| 33 | 391038X1 | Flat Washer |
Загрузка ...
|
|
| 34 | 1441462X1 | LOCKNUT |
Загрузка ...
|
|
| 35 | D28480744 | GASKET |
Загрузка ...
|
|
| 36 | D28480173 | RAIL |
Загрузка ...
|
|
| 37 | 339804X1 | Hex Cap Screw |
Загрузка ...
|
|
| 38 | 339666X1 | Hex Cap Screw |
Загрузка ...
|
|
| 39 | 391038X1 | Flat Washer |
Загрузка ...
|
|
| 41 | D28480363 | SEAL |
Загрузка ...
|
|
| 42 | D28480362 | RAIL |
Загрузка ...
|
|
| 43 | 339123X1 | Hex Cap Screw |
Загрузка ...
|
|
| 44 | D20400506 | WASHER |
Загрузка ...
|
|
| 46 | 339337X1 | Hex Cap Screw |
Загрузка ...
|
|
| 55 | D28480740 | SUPPORT |
Загрузка ...
|
|
| 56 | D28784378 | PIPE |
Загрузка ...
|
|
| 60 | D28780694 | SUPPORT |
Загрузка ...
|
|
| 61 | 390799X1 | HEX. SOCK. SCREW |
Загрузка ...
|
|
| 62 | D20400473 | WASHER |
Загрузка ...
|
|
| 63 | 1440329X1 | Locknut |
Загрузка ...
|
|
| 65 | D28480749 | PLATE |
Загрузка ...
|
|
| 66 | D28480750 | PLATE |
Загрузка ...
|
|
| 67 | D28480706 | GASKET |
Загрузка ...
|
|
| 68 | D28480741 | GASKET |
Загрузка ...
|
|
| 69 | D43427400 | FASTENER |
Загрузка ...
|
|
| 70 | D28480745 | GATE |
Загрузка ...
|
|
| 71 | D28480751 | SHAFT |
Загрузка ...
|
|
| 72 | 339761X1 | Hex Cap Screw |
Загрузка ...
|
|
| 73 | D20400411 | WASHER |
Загрузка ...
|
|
| 75 | D28480770 | PLATE |
Загрузка ...
|
|
| 76 | D28480834 | SEAL |
Загрузка ...
|
|
| 77 | D28480831 | SUPPORT |
Загрузка ...
|
|
| 78 | D28480206 | TUBE |
Загрузка ...
|
|
| 79 | D28480153 | BOTTOM |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
