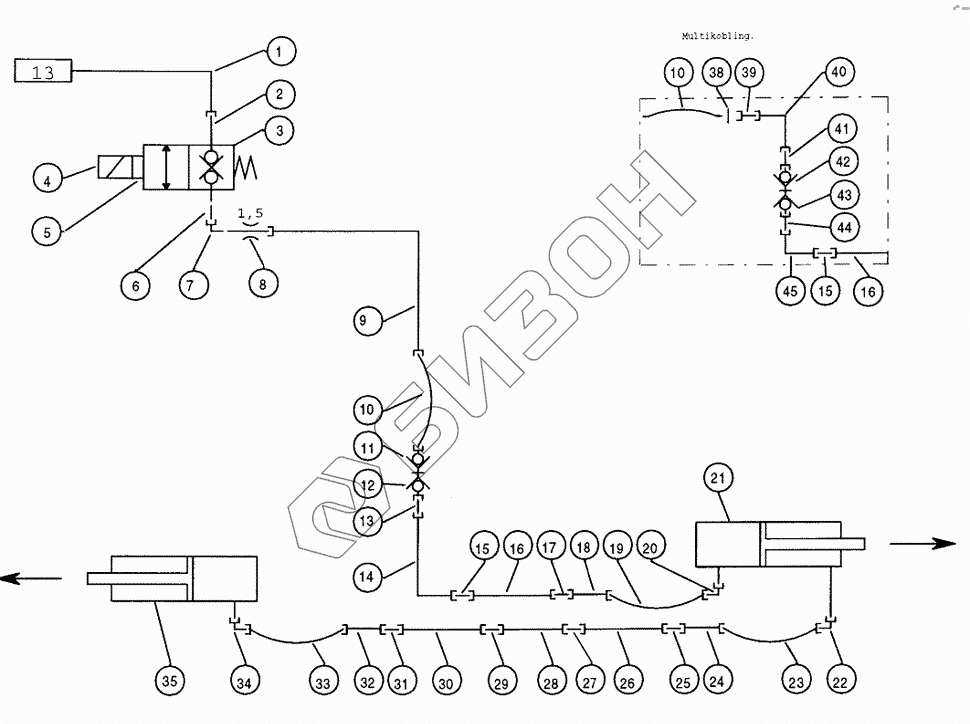

Графический каталог запасных частей к технике: Massey Ferguson Fend-8300/8350. Hydraulics - Reel Up/Down
1
2
3
3
4
5
6
7
8
9
10
10
11
11
12
13
13
14
15
15
16
16
16
16
16
16
16
17
18
19
19
20
21
22
23
23
24
25
26
26
26
26
26
27
28
29
30
30
30
30
31
32
33
33
34
35
38
39
40
41
42
42
43
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D28280653 | PIPE,OIL |
Загрузка ...
|
|
| 2 | D45252600 | UNION |
Загрузка ...
|
|
| 3 | D45110014 | KIT, JOINT |
Загрузка ...
|
|
| 3 | D45110054 | VALVE |
Загрузка ...
|
|
| 4 | D45110064 | COIL |
Загрузка ...
|
|
| 5 | D45110065 | MANDREL |
Загрузка ...
|
|
| 6 | D45252600 | UNION |
Загрузка ...
|
|
| 7 | D45263900 | UNION |
Загрузка ...
|
|
| 8 | D28780324 | WASHER |
Загрузка ...
|
|
| 9 | D28185566 | PIPE |
Загрузка ...
|
|
| 10 | D45130020 | HYDR. HOSE |
Загрузка ...
|
|
| 11 | D45138800 | UNION |
Загрузка ...
|
|
| 11 | D45110017 | KIT, JOINT |
Загрузка ...
|
|
| 12 | D45138900 | UNION |
Загрузка ...
|
|
| 13 | D45252800 | UNION |
Загрузка ...
|
|
| 14 | D28785585 | PIPE |
Загрузка ...
|
|
| 15 | D45254000 | UNION |
Загрузка ...
|
|
| 16 | D28785587 | PIPE |
Загрузка ...
|
|
| 16 | D28283438 | PIPE,OIL |
Загрузка ...
|
|
| 16 | D28283437 | PIPE,OIL |
Загрузка ...
|
|
| 16 | D28283436 | PIPE,OIL |
Загрузка ...
|
|
| 16 | D28283826 | TUBE |
Загрузка ...
|
|
| 16 | D28785622 | PIPE |
Загрузка ...
|
|
| 17 | D45254000 | UNION |
Загрузка ...
|
|
| 18 | D28785621 | PIPE |
Загрузка ...
|
|
| 19 | D45130017 | HYDR. HOSE |
Загрузка ...
|
|
| 19 | D45130029 | HYDR. HOSE |
Загрузка ...
|
|
| 20 | D45263900 | UNION |
Загрузка ...
|
|
| 21 | D45100066 | CYLINDER |
Загрузка ...
|
|
| 22 | D45263900 | UNION |
Загрузка ...
|
|
| 23 | D45130029 | HYDR. HOSE |
Загрузка ...
|
|
| 23 | D45130017 | HYDR. HOSE |
Загрузка ...
|
|
| 24 | D28785621 | PIPE |
Загрузка ...
|
|
| 25 | D45254000 | UNION |
Загрузка ...
|
|
| 26 | D28283438 | PIPE,OIL |
Загрузка ...
|
|
| 26 | D28283437 | PIPE,OIL |
Загрузка ...
|
|
| 26 | D28283436 | PIPE,OIL |
Загрузка ...
|
|
| 26 | D28283826 | TUBE |
Загрузка ...
|
|
| 26 | D28785622 | PIPE |
Загрузка ...
|
|
| 27 | D45254000 | UNION |
Загрузка ...
|
|
| 28 | D28785586 | PIPE |
Загрузка ...
|
|
| 29 | D45254000 | UNION |
Загрузка ...
|
|
| 30 | D28283437 | PIPE,OIL |
Загрузка ...
|
|
| 30 | D28283436 | PIPE,OIL |
Загрузка ...
|
|
| 30 | D28283826 | TUBE |
Загрузка ...
|
|
| 30 | D28785622 | PIPE |
Загрузка ...
|
|
| 31 | D45254000 | UNION |
Загрузка ...
|
|
| 32 | D28785621 | PIPE |
Загрузка ...
|
|
| 33 | D45130017 | HYDR. HOSE |
Загрузка ...
|
|
| 33 | D45130029 | HYDR. HOSE |
Загрузка ...
|
|
| 34 | D45263900 | UNION |
Загрузка ...
|
|
| 35 | D45100067 | CYLINDER |
Загрузка ...
|
|
| 38 | D45232400 | WASHER |
Загрузка ...
|
|
| 39 | D45278000 | CONNECTOR |
Загрузка ...
|
|
| 40 | D28785593 | PIPE |
Загрузка ...
|
|
| 41 | D45272100 | CONNECTOR |
Загрузка ...
|
|
| 42 | D45140035 | COUPLING |
Загрузка ...
|
|
| 42 | D45149100 | O-RING |
Загрузка ...
|
|
| 43 | D45140034 | COUPLING |
Загрузка ...
|
|
| 44 | D45272100 | CONNECTOR |
Загрузка ...
|
|
| 45 | D28785877 | PIPE |
Загрузка ...
|
|
| 45 | D28785588 | PIPE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
