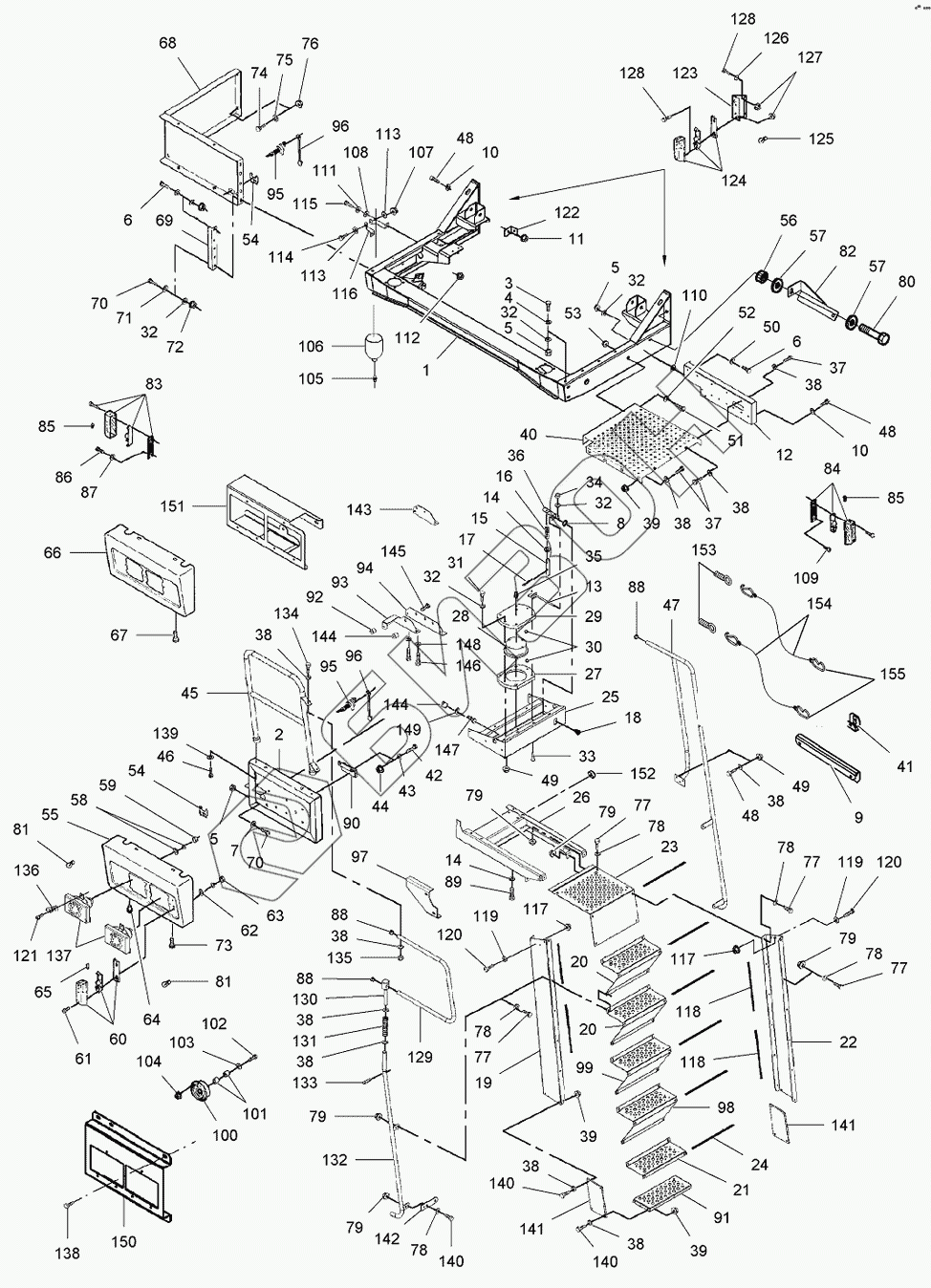

Графический каталог запасных частей к технике: Massey Ferguson Fend-8300/8350. Platform And Ladder
1
2
3
4
5
5
5
6
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
32
33
34
35
36
37
37
38
38
38
38
38
38
38
38
38
38
39
39
39
40
40
40
41
42
43
44
45
45
46
47
47
48
48
48
49
49
50
51
52
53
54
54
55
56
57
57
58
59
60
61
62
63
64
65
66
66
67
68
69
70
70
71
72
73
74
75
76
77
77
77
77
78
78
78
78
78
79
79
79
79
79
80
81
81
81
82
83
84
85
85
86
86
87
88
89
90
91
92
93
94
95
95
96
96
97
98
99
100
101
102
103
104
105
106
106
107
108
109
110
111
112
113
113
114
115
116
117
117
118
118
119
119
120
120
121
122
123
124
125
126
127
128
128
129
129
130
131
132
133
134
135
136
137
137
138
139
140
140
140
141
141
142
144
144
145
146
147
148
149
150
151
152
153
154
155
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D28981687 | SUSPENSION |
Загрузка ...
|
|
| 2 | D28981758 | PLATE |
Загрузка ...
|
|
| 3 | 339814X1 | HEX. SOCK. SCREW |
Загрузка ...
|
|
| 4 | D20400420 | WASHER |
Загрузка ...
|
|
| 5 | 1440329X1 | Locknut |
Загрузка ...
|
|
| 6 | 3009493X1 | Hex Cap Screw |
Загрузка ...
|
|
| 7 | D20400419 | WASHER |
Загрузка ...
|
|
| 8 | D44731100 | GROMMET |
Загрузка ...
|
|
| 9 | D28982145 | SUPPORT |
Загрузка ...
|
|
| 10 | D20400506 | WASHER |
Загрузка ...
|
|
| 11 | 394367X1 | Locknut |
Загрузка ...
|
|
| 12 | D28981299 | PLATFORM |
Загрузка ...
|
|
| 13 | D28981272 | LEVER |
Загрузка ...
|
|
| 14 | D20400426 | WASHER |
Загрузка ...
|
|
| 15 | D28981263 | PIN |
Загрузка ...
|
|
| 16 | D28210500 | SPRING |
Загрузка ...
|
|
| 17 | 3000197X1 | SPLIT PIN |
Загрузка ...
|
|
| 18 | D43383900 | LEVER |
Загрузка ...
|
|
| 19 | D28981617 | LADDER |
Загрузка ...
|
|
| 20 | D28981265 | STEP |
Загрузка ...
|
|
| 21 | D28981616 | STEP |
Загрузка ...
|
|
| 22 | D28981613 | LADDER |
Загрузка ...
|
|
| 23 | D28981268 | STEP |
Загрузка ...
|
|
| 24 | D44740800 | STRIP |
Загрузка ...
|
|
| 25 | D28981628 | STEP |
Загрузка ...
|
|
| 26 | D28981261 | SUPPORT |
Загрузка ...
|
|
| 27 | D28981258 | FLANGE |
Загрузка ...
|
|
| 28 | D28981257 | FLANGE |
Загрузка ...
|
|
| 29 | D28981259 | FLANGE |
Загрузка ...
|
|
| 30 | D41648300 | BALL |
Загрузка ...
|
|
| 31 | 1441370X1 | HEX. SOCK. SCREW |
Загрузка ...
|
|
| 32 | D20400416 | WASHER |
Загрузка ...
|
|
| 33 | D40067600 | SCREW |
Загрузка ...
|
|
| 34 | 1440329X1 | Locknut |
Загрузка ...
|
|
| 35 | D43002700 | GREASE FITTING |
Загрузка ...
|
|
| 36 | D28981262 | BRACKET |
Загрузка ...
|
|
| 37 | 339123X1 | Hex Cap Screw |
Загрузка ...
|
|
| 38 | D20400506 | WASHER |
Загрузка ...
|
|
| 39 | 394367X1 | Locknut |
Загрузка ...
|
|
| 40 | D28981607 | PLATFORM |
Загрузка ...
|
|
| 40 | D28981289 | PLATE |
Загрузка ...
|
|
| 40 | D28981729 | PLATE |
Загрузка ...
|
|
| 41 | D28982144 | SUPPORT |
Загрузка ...
|
|
| 42 | 339123X1 | Hex Cap Screw |
Загрузка ...
|
|
| 43 | D20400506 | WASHER |
Загрузка ...
|
|
| 44 | 394367X1 | Locknut |
Загрузка ...
|
|
| 45 | D28980118 | RAIL |
Загрузка ...
|
|
| 45 | D28981412 | GUIDEWAY |
Загрузка ...
|
|
| 46 | 3009491X1 | Hex Cap Screw |
Загрузка ...
|
|
| 47 | D28981625 | RAIL |
Загрузка ...
|
|
| 47 | D28981410 | RAIL |
Загрузка ...
|
|
| 48 | 339761X1 | Hex Cap Screw |
Загрузка ...
|
|
| 49 | 394367X1 | Locknut |
Загрузка ...
|
|
| 50 | D20400416 | WASHER |
Загрузка ...
|
|
| 51 | 339666X1 | Hex Cap Screw |
Загрузка ...
|
|
| 52 | D20400404 | WASHER |
Загрузка ...
|
|
| 53 | 1441462X1 | LOCKNUT |
Загрузка ...
|
|
| 54 | D28980980 | COVER |
Загрузка ...
|
|
| 55 | D28981398 | SHIELD |
Загрузка ...
|
|
| 56 | 394367X1 | Locknut |
Загрузка ...
|
|
| 57 | D20400506 | WASHER |
Загрузка ...
|
|
| 58 | D20400400 | WASHER |
Загрузка ...
|
|
| 59 | D41010400 | NUT |
Загрузка ...
|
|
| 60 | D45080007 | LIGHT |
Загрузка ...
|
|
| 61 | D40351400 | SCREW |
Загрузка ...
|
|
| 62 | D20400400 | WASHER |
Загрузка ...
|
|
| 63 | D41010400 | NUT |
Загрузка ...
|
|
| 64 | D43385200 | SCREW |
Загрузка ...
|
|
| 65 | 621235M1 | BULB 12V 21W |
Загрузка ...
|
|
| 66 | D28981399 | SHIELD |
Загрузка ...
|
|
| 67 | D43385200 | SCREW |
Загрузка ...
|
|
| 68 | D58986152 | GUARD |
Загрузка ...
|
|
| 69 | D28980986 | SUPPORT |
Загрузка ...
|
|
| 70 | 3009492X1 | Hex Cap Screw |
Загрузка ...
|
|
| 71 | D20400419 | WASHER |
Загрузка ...
|
|
| 72 | 1440329X1 | Locknut |
Загрузка ...
|
|
| 73 | 339124X1 | Hex Cap Screw |
Загрузка ...
|
|
| 74 | 339123X1 | Hex Cap Screw |
Загрузка ...
|
|
| 75 | D20400414 | WASHER |
Загрузка ...
|
|
| 76 | 394367X1 | Locknut |
Загрузка ...
|
|
| 77 | 339123X1 | Hex Cap Screw |
Загрузка ...
|
|
| 78 | D20400506 | WASHER |
Загрузка ...
|
|
| 79 | 394367X1 | Locknut |
Загрузка ...
|
|
| 80 | 339761X1 | Hex Cap Screw |
Загрузка ...
|
|
| 81 | 965465M1 | BULB H/L 45/40W |
Загрузка ...
|
|
| 81 | 3713341M1 | BULB 12V 60/55W |
Загрузка ...
|
|
| 82 | D28285381 | BRACKET |
Загрузка ...
|
|
| 83 | D45077500 | FLASHER |
Загрузка ...
|
|
| 84 | D45077600 | FLASHER |
Загрузка ...
|
|
| 85 | 621235M1 | BULB 12V 21W |
Загрузка ...
|
|
| 86 | 3001162X1 | Hex Cap Screw |
Загрузка ...
|
|
| 87 | D20400400 | WASHER |
Загрузка ...
|
|
| 88 | D45744200 | FERRULE |
Загрузка ...
|
|
| 89 | 1440716X1 | Hex Cap Screw |
Загрузка ...
|
|
| 90 | D28980995 | STOP |
Загрузка ...
|
|
| 91 | D18981621 | STEP |
Загрузка ...
|
|
| 92 | D46482000 | DAMPER |
Загрузка ...
|
|
| 93 | D28981743 | BRACKET |
Загрузка ...
|
|
| 94 | D28981730 | BRACKET |
Загрузка ...
|
|
| 95 | D45068200 | ELECTRIC SOCKET |
Загрузка ...
|
|
| 96 | D45068300 | DUSTCAP |
Загрузка ...
|
|
| 97 | D28981619 | BRACKET |
Загрузка ...
|
|
| 98 | D28981615 | STEP |
Загрузка ...
|
|
| 99 | D28981614 | STEP |
Загрузка ...
|
|
| 100 | D45019500 | HORN |
Загрузка ...
|
|
| 101 | D28480172 | SPACER |
Загрузка ...
|
|
| 102 | 339168X1 | Hex Cap Screw |
Загрузка ...
|
|
| 103 | D20400506 | WASHER |
Загрузка ...
|
|
| 104 | 394367X1 | Locknut |
Загрузка ...
|
|
| 105 | D45250500 | UNION |
Загрузка ...
|
|
| 106 | D28781981 | ACCUMULATOR |
Загрузка ...
|
|
| 106 | D45148500 | ACCUMULATOR |
Загрузка ...
|
|
| 107 | 394367X1 | Locknut |
Загрузка ...
|
|
| 108 | D41101900 | SPRING WASHER |
Загрузка ...
|
|
| 109 | 3005686X1 | SCREW |
Загрузка ...
|
|
| 110 | D20400415 | WASHER |
Загрузка ...
|
|
| 111 | D20400415 | WASHER |
Загрузка ...
|
|
| 112 | 339402X1 | Nut |
Загрузка ...
|
|
| 113 | D20400413 | WASHER |
Загрузка ...
|
|
| 114 | D40424300 | HEX. SOCK. SCREW |
Загрузка ...
|
|
| 115 | 339814X1 | HEX. SOCK. SCREW |
Загрузка ...
|
|
| 116 | D28752408 | SUPPORT |
Загрузка ...
|
|
| 117 | 394367X1 | Locknut |
Загрузка ...
|
|
| 118 | D28782178 | SEAL SECTION |
Загрузка ...
|
|
| 119 | D20400506 | WASHER |
Загрузка ...
|
|
| 120 | 339123X1 | Hex Cap Screw |
Загрузка ...
|
|
| 121 | D45080011 | SCREW |
Загрузка ...
|
|
| 122 | D28780772 | RETAINER |
Загрузка ...
|
|
| 123 | D28781364 | BRACKET |
Загрузка ...
|
|
| 124 | D45080005 | HEAD LIGHT |
Загрузка ...
|
|
| 125 | D45081300 | BULB |
Загрузка ...
|
|
| 126 | D20400466 | WASHER |
Загрузка ...
|
|
| 127 | 1441917X1 | Locknut |
Загрузка ...
|
|
| 128 | 339721X1 | Hex Cap Screw |
Загрузка ...
|
|
| 129 | D28981309 | GUIDEWAY |
Загрузка ...
|
|
| 129 | D28981408 | GUIDEWAY |
Загрузка ...
|
|
| 130 | D28981311 | TRUNNION |
Загрузка ...
|
|
| 131 | D25400086 | SPRING |
Загрузка ...
|
|
| 132 | D28981627 | RAIL |
Загрузка ...
|
|
| 133 | 339071X1 | PIN |
Загрузка ...
|
|
| 134 | 339011X1 | Hex Cap Screw |
Загрузка ...
|
|
| 135 | 394367X1 | Locknut |
Загрузка ...
|
|
| 136 | D45080008 | SPRING |
Загрузка ...
|
|
| 137 | D45080006 | HEAD LAMP ASS RH |
Загрузка ...
|
|
| 137 | D44900999 | HEAD LAMP ASS LH |
Загрузка ...
|
|
| 138 | D43385200 | SCREW |
Загрузка ...
|
|
| 139 | D20400420 | WASHER |
Загрузка ...
|
|
| 140 | 339337X1 | Hex Cap Screw |
Загрузка ...
|
|
| 141 | D28981622 | RUBBER |
Загрузка ...
|
|
| 142 | D28981318 | SUPPORT |
Загрузка ...
|
|
| 144 | D46482000 | DAMPER |
Загрузка ...
|
|
| 145 | D40603100 | SCREW |
Загрузка ...
|
|
| 146 | D40476100 | HEX. SOCK. SCREW |
Загрузка ...
|
|
| 147 | 3009491X1 | Hex Cap Screw |
Загрузка ...
|
|
| 148 | D20400413 | WASHER |
Загрузка ...
|
|
| 149 | D20400471 | WASHER |
Загрузка ...
|
|
| 150 | D28981437 | RETAINER |
Загрузка ...
|
|
| 151 | D28982430 | RETAINER |
Загрузка ...
|
|
| 152 | D44718300 | PLUG |
Загрузка ...
|
|
| 153 | D40784000 | BOLT |
Загрузка ...
|
|
| 154 | D44777500 | ROPE |
Загрузка ...
|
|
| 155 | D42388100 | HOOK |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
