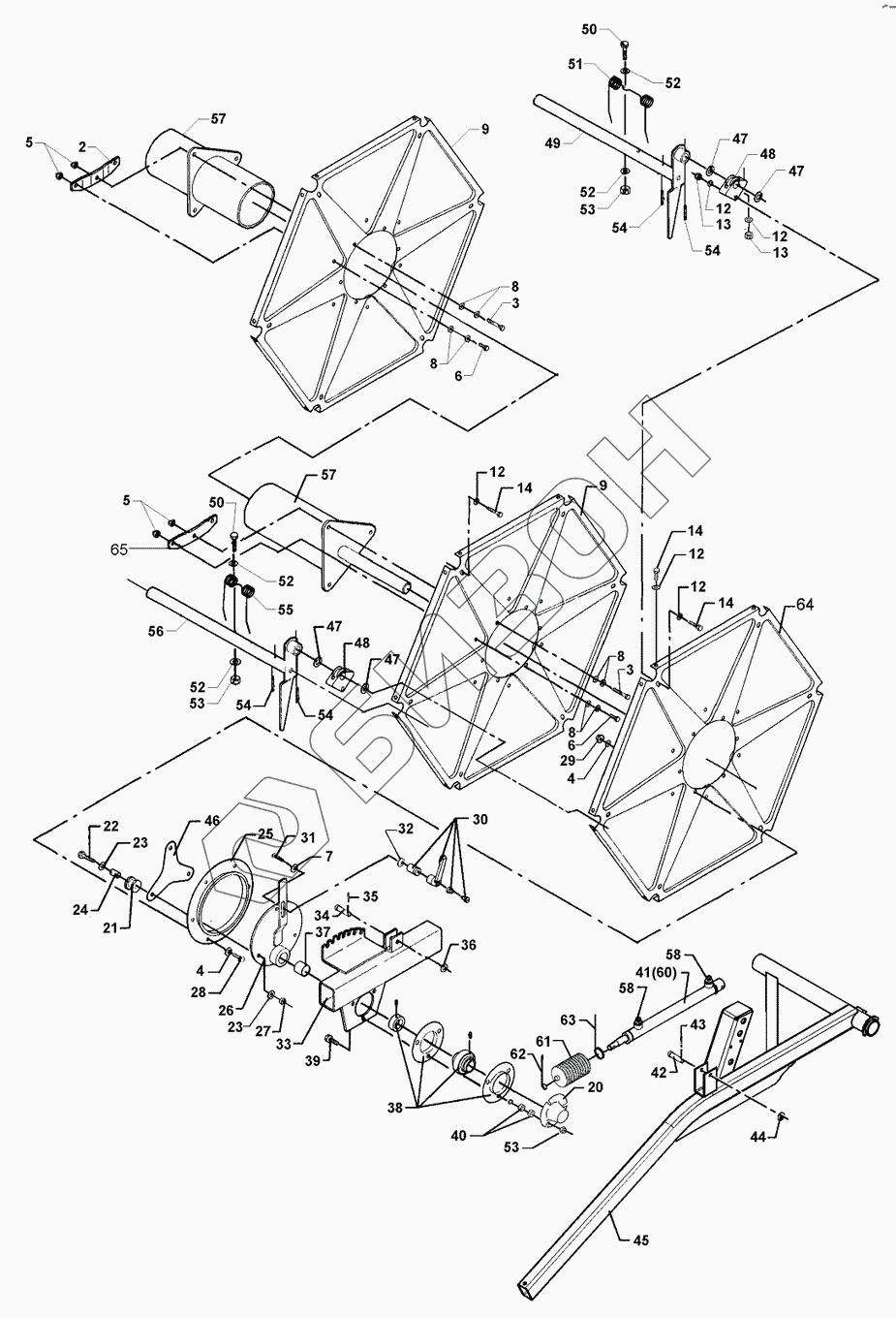

Графический каталог запасных частей к технике: Massey Ferguson Fend-8300/8350. Reel - Left Hand
2
3
3
4
4
5
5
6
6
7
8
8
8
8
8
9
9
12
12
12
12
12
13
13
14
14
14
20
21
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
41
42
43
44
45
45
46
47
47
47
47
48
48
49
49
49
49
50
50
51
52
52
52
52
53
53
53
54
54
54
54
55
56
56
56
56
56
57
57
57
57
58
58
60
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | D28660051 | DOG |
Загрузка ...
|
|
| 3 | 339761X1 | Hex Cap Screw |
Загрузка ...
|
|
| 4 | D20400506 | WASHER |
Загрузка ...
|
|
| 5 | 394367X1 | Locknut |
Загрузка ...
|
|
| 6 | 339124X1 | Hex Cap Screw |
Загрузка ...
|
|
| 7 | D20400518 | SPACER |
Загрузка ...
|
|
| 8 | D20400413 | WASHER |
Загрузка ...
|
|
| 8 | D20400506 | WASHER |
Загрузка ...
|
|
| 9 | D28680276 | PLATE |
Загрузка ...
|
|
| 12 | D20400403 | WASHER |
Загрузка ...
|
|
| 13 | 1441462X1 | LOCKNUT |
Загрузка ...
|
|
| 14 | 339804X1 | Hex Cap Screw |
Загрузка ...
|
|
| 20 | D28761977 | COVER |
Загрузка ...
|
|
| 21 | D28660005 | ROLLER |
Загрузка ...
|
|
| 22 | 339019X1 | Hex Cap Screw |
Загрузка ...
|
|
| 22 | 3009498X1 | Hex Cap Screw |
Загрузка ...
|
|
| 23 | D20400416 | WASHER |
Загрузка ...
|
|
| 23 | D20400471 | WASHER |
Загрузка ...
|
|
| 24 | D28660143 | BUSH |
Загрузка ...
|
|
| 25 | D28680277 | RING |
Загрузка ...
|
|
| 26 | D28680097 | PLATE |
Загрузка ...
|
|
| 27 | 1440329X1 | Locknut |
Загрузка ...
|
|
| 28 | 339123X1 | Hex Cap Screw |
Загрузка ...
|
|
| 29 | 394367X1 | Locknut |
Загрузка ...
|
|
| 30 | D43387500 | LEVER |
Загрузка ...
|
|
| 31 | 390787X1 | SCREW SPECIAL |
Загрузка ...
|
|
| 32 | D20400426 | WASHER |
Загрузка ...
|
|
| 33 | D28680054 | HOUSING |
Загрузка ...
|
|
| 34 | D28280382 | PIN |
Загрузка ...
|
|
| 35 | 354066X1 | SPLIT PIN |
Загрузка ...
|
|
| 36 | D20400505 | SPACER |
Загрузка ...
|
|
| 37 | D43338200 | LINING |
Загрузка ...
|
|
| 38 | D41707800 | BEARING |
Загрузка ...
|
|
| 39 | 3009493X1 | Hex Cap Screw |
Загрузка ...
|
|
| 39 | 390799X1 | HEX. SOCK. SCREW |
Загрузка ...
|
|
| 40 | 339402X1 | Nut |
Загрузка ...
|
|
| 41 | D45140011 | CYLINDER |
Загрузка ...
|
|
| 41 | D45100027 | CYLINDER |
Загрузка ...
|
|
| 42 | D28280383 | PIN |
Загрузка ...
|
|
| 43 | 354066X1 | SPLIT PIN |
Загрузка ...
|
|
| 44 | D20400471 | WASHER |
Загрузка ...
|
|
| 45 | D18685025 | FRAME |
Загрузка ...
|
|
| 45 | D28685023 | FRAME |
Загрузка ...
|
|
| 46 | D28680120 | PLATE |
Загрузка ...
|
|
| 47 | D20400586 | WASHER |
Загрузка ...
|
|
| 48 | D28680117 | BEARING CARRIER |
Загрузка ...
|
|
| 49 | D28680273 | BAR |
Загрузка ...
|
|
| 49 | D28680261 | BAR |
Загрузка ...
|
|
| 49 | D28680257 | BAR |
Загрузка ...
|
|
| 49 | D28680281 | BAR |
Загрузка ...
|
|
| 50 | 339168X1 | Hex Cap Screw |
Загрузка ...
|
|
| 51 | D28680130 | SPRING |
Загрузка ...
|
|
| 52 | D20400506 | WASHER |
Загрузка ...
|
|
| 53 | 394367X1 | Locknut |
Загрузка ...
|
|
| 54 | 339037X1 | SPLIT PIN |
Загрузка ...
|
|
| 55 | D28680131 | SPRING |
Загрузка ...
|
|
| 56 | D28680274 | REEL TINE |
Загрузка ...
|
|
| 56 | D28680140 | RAKE |
Загрузка ...
|
|
| 56 | D28680262 | BAR |
Загрузка ...
|
|
| 56 | D28680258 | BAR |
Загрузка ...
|
|
| 56 | D28680282 | BAR |
Загрузка ...
|
|
| 57 | D28680267 | TUBE |
Загрузка ...
|
|
| 57 | D28680151 | PIPE |
Загрузка ...
|
|
| 57 | D28680278 | TUBE |
Загрузка ...
|
|
| 58 | D45250000 | UNION |
Загрузка ...
|
|
| 60 | D45140015 | KIT, GASKET |
Загрузка ...
|
|
| 60 | D45110019 | KIT, JOINT |
Загрузка ...
|
|
| 61 | D28281626 | RUBBER |
Загрузка ...
|
|
| 62 | D45007800 | RETAINER |
Загрузка ...
|
|
| 63 | D45050037 | RETAINER |
Загрузка ...
|
|
| 64 | D28680276 | PLATE |
Загрузка ...
|
|
| 65 | D28680026 | BRIDLE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
