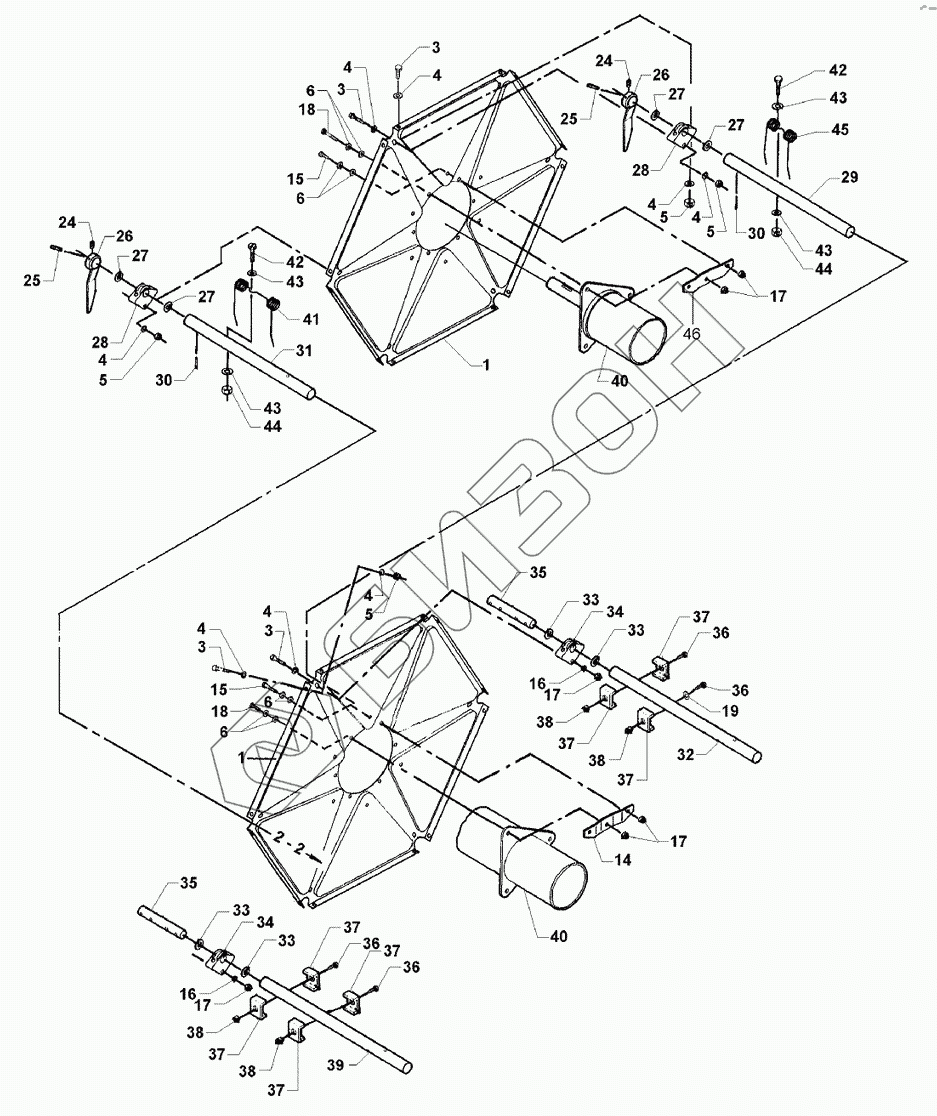

Графический каталог запасных частей к технике: Massey Ferguson Fend-8300/8350. Reel - Right Hand
1
1
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
6
6
6
6
14
15
15
16
16
17
17
17
17
18
18
19
24
24
25
25
26
26
27
27
27
27
28
28
29
29
29
30
30
31
31
31
32
32
32
32
33
33
33
33
34
34
35
35
35
36
36
36
36
37
37
37
37
37
37
37
38
38
38
38
39
39
40
40
40
40
41
42
42
43
43
43
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D28680276 | PLATE |
Загрузка ...
|
|
| 3 | 339804X1 | Hex Cap Screw |
Загрузка ...
|
|
| 4 | D20400403 | WASHER |
Загрузка ...
|
|
| 5 | 1441462X1 | LOCKNUT |
Загрузка ...
|
|
| 6 | D20400413 | WASHER |
Загрузка ...
|
|
| 14 | D28660051 | DOG |
Загрузка ...
|
|
| 15 | 339124X1 | Hex Cap Screw |
Загрузка ...
|
|
| 16 | D20400506 | WASHER |
Загрузка ...
|
|
| 17 | 394367X1 | Locknut |
Загрузка ...
|
|
| 18 | 339761X1 | Hex Cap Screw |
Загрузка ...
|
|
| 19 | D20400507 | SPACER |
Загрузка ...
|
|
| 24 | D40632000 | STUD |
Загрузка ...
|
|
| 25 | D42614300 | PIN |
Загрузка ...
|
|
| 26 | D28680107 | FINGER |
Загрузка ...
|
|
| 27 | D20400586 | WASHER |
Загрузка ...
|
|
| 28 | D28680117 | BEARING CARRIER |
Загрузка ...
|
|
| 29 | D28680259 | BAR |
Загрузка ...
|
|
| 29 | D28680272 | REEL TINE |
Загрузка ...
|
|
| 29 | D28680279 | BAR |
Загрузка ...
|
|
| 30 | 339037X1 | SPLIT PIN |
Загрузка ...
|
|
| 31 | D28680271 | BAR |
Загрузка ...
|
|
| 31 | D28680260 | BAR |
Загрузка ...
|
|
| 31 | D28680280 | BAR |
Загрузка ...
|
|
| 32 | D28680273 | BAR |
Загрузка ...
|
|
| 32 | D28680261 | BAR |
Загрузка ...
|
|
| 32 | D28680257 | BAR |
Загрузка ...
|
|
| 32 | D28680281 | BAR |
Загрузка ...
|
|
| 33 | D20400585 | WASHER |
Загрузка ...
|
|
| 34 | D28680132 | BEARING CARRIER |
Загрузка ...
|
|
| 35 | D28680139 | PIN |
Загрузка ...
|
|
| 35 | D28685007 | PIN |
Загрузка ...
|
|
| 36 | 339019X1 | Hex Cap Screw |
Загрузка ...
|
|
| 37 | D28660035 | STIRRUP |
Загрузка ...
|
|
| 38 | 1440329X1 | Locknut |
Загрузка ...
|
|
| 39 | D28680274 | REEL TINE |
Загрузка ...
|
|
| 39 | D28680258 | BAR |
Загрузка ...
|
|
| 40 | D28680151 | PIPE |
Загрузка ...
|
|
| 40 | D28680278 | TUBE |
Загрузка ...
|
|
| 40 | D28680267 | TUBE |
Загрузка ...
|
|
| 41 | D28680130 | SPRING |
Загрузка ...
|
|
| 42 | 339168X1 | Hex Cap Screw |
Загрузка ...
|
|
| 43 | D20400506 | WASHER |
Загрузка ...
|
|
| 44 | 394367X1 | Locknut |
Загрузка ...
|
|
| 45 | D28680131 | SPRING |
Загрузка ...
|
|
| 46 | D28680026 | BRIDLE |
Загрузка ...
|
