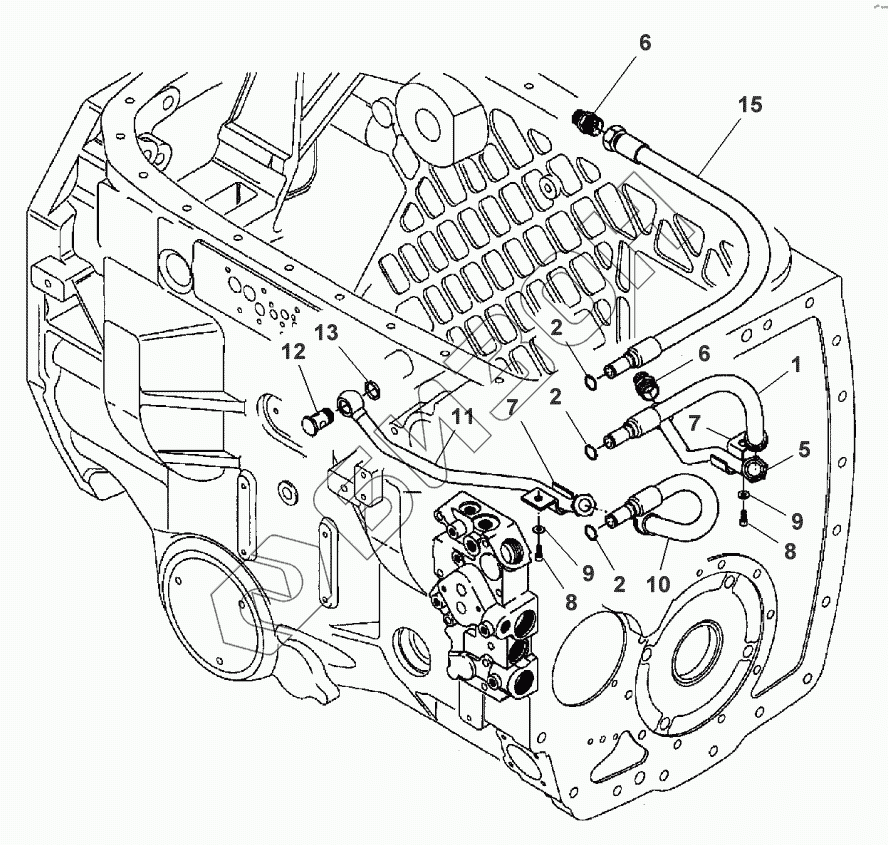

Графический каталог запасных частей к технике: Massey Ferguson MF-8650 Dyna-VT. Hydraulic Circuit - Transmission

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
5
6
6
7
7
8
8
9
9
10
11
12
13
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Н916.100.620.130 Pressure Hose
Загрузка ...
2 Х530.014.200.000 Circlip
Загрузка ...
5 Н916.101.620.020 Pipe
Загрузка ...
6 Х592.501.300.000 Thread. Part
Загрузка ...
7 238.950.010.010 Clip
Загрузка ...
8 Х485.013.105.000 Hex Cap Screw
Загрузка ...
9 Х450.907.508.000 Disc
Загрузка ...
10 Н916.100.620.142 Pressure Hose
Загрузка ...
11 Н916.100.620.061 Pipe
Загрузка ...
12 205.950.010.340 Banjo Bolt
Загрузка ...
13 Х542.541.001.000 Seal
Загрузка ...
15 Н916.100.620.121 Pressure Hose
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
