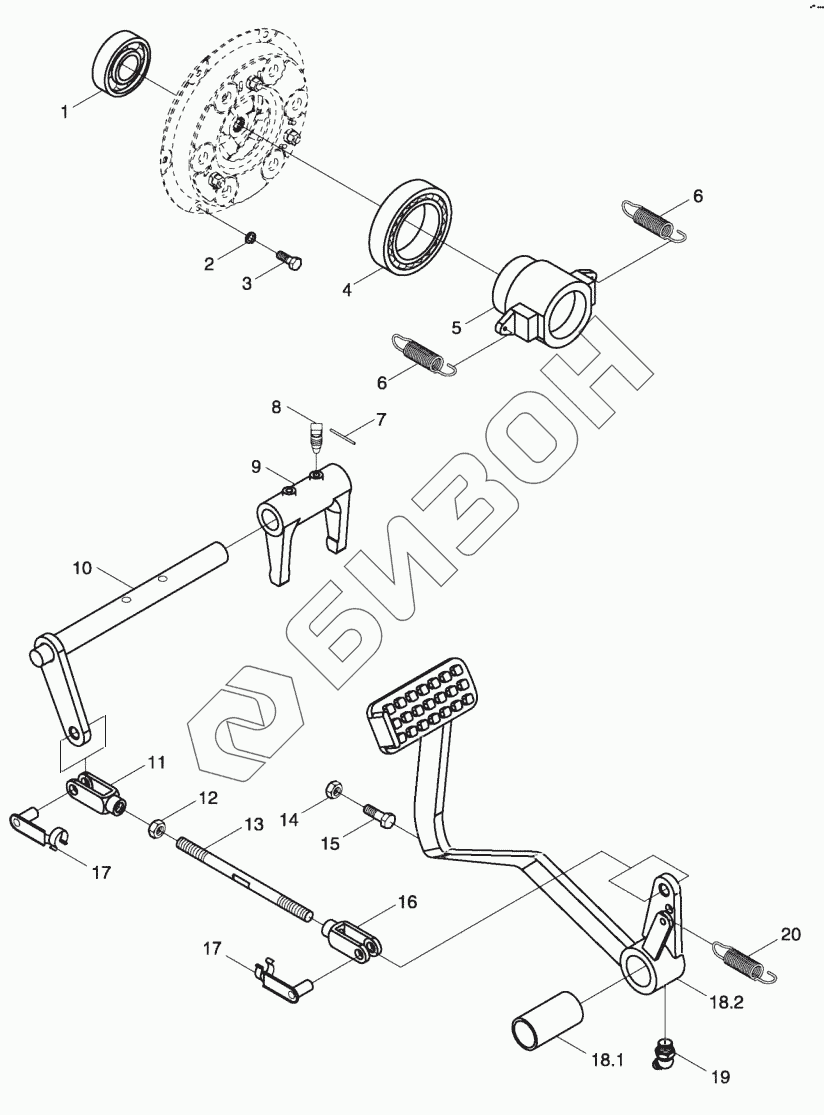

Графический каталог запасных частей к технике: Минитракторы Ставрополец-244. ТЕ250.212 Механизм управления сцеплением
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18.1
18.2
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ТЕ250.212 | ТЕ250.212 | Механизм управления сцеплением |
Загрузка ...
|
|
| 1 | GB/T276-1994-6203-2Z | Подшипник 6203-2Z |
Загрузка ...
|
|
| 2 | GB/T93-8-A0P | Гровер D8 |
Загрузка ...
|
|
| 3 | GB/T5783-М8x16-A2L | Болт М8х60 |
Загрузка ...
|
|
| 4 | ТЕ250.212-02 | Подшипник выжимной 688808 |
Загрузка ...
|
|
| 5 | FT200.21.103 | Седло выжимного подшипника |
Загрузка ...
|
|
| 6 | FT200.21.106 | Пружина |
Загрузка ...
|
|
| 7 | TA800.212В-02 | Проволока стальная D1,4 |
Загрузка ...
|
|
| 8 | FT65.37.109 | Фиксатор вилки сцепления |
Загрузка ...
|
|
| 9 | FT200.21.105a | Вилка сцепления |
Загрузка ...
|
|
| 10 | FT200.21.013a | Ось вилки сцепления |
Загрузка ...
|
|
| 11 | FT800A.43B.116 | Соединитель тяги |
Загрузка ...
|
|
| 12 | GB/T6170-M10-A3L | Гайка М10 |
Загрузка ...
|
|
| 13 | TE250.212-01 | Тяга педали сцепления |
Загрузка ...
|
|
| 14 | GB/T6172.1-M12-A3L | Гайка М12 |
Загрузка ...
|
|
| 15 | GB/TT5783-M12x35-A3L | Болт М12x35 |
Загрузка ...
|
|
| 16 | FT800A.43B.119 | Вилка тяги сцепления с левой резьбой |
Загрузка ...
|
|
| 17 | FT800A.43B.011 | Соединитель тяги |
Загрузка ...
|
|
| 18 | TE250.212.1 | Педаль сцепления в сборе |
Загрузка ...
|
|
| 18.1 | TE250.212.1-01 | Втулка педали сцепления |
Загрузка ...
|
|
| 18.2 | TE250.212.1.1 | Педаль сцепления |
Загрузка ...
|
|
| 19 | JB/T7940.2 | Масленка М10x1-45град. |
Загрузка ...
|
|
| 20 | TE250.212-03 | Пружина педали сцепления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
