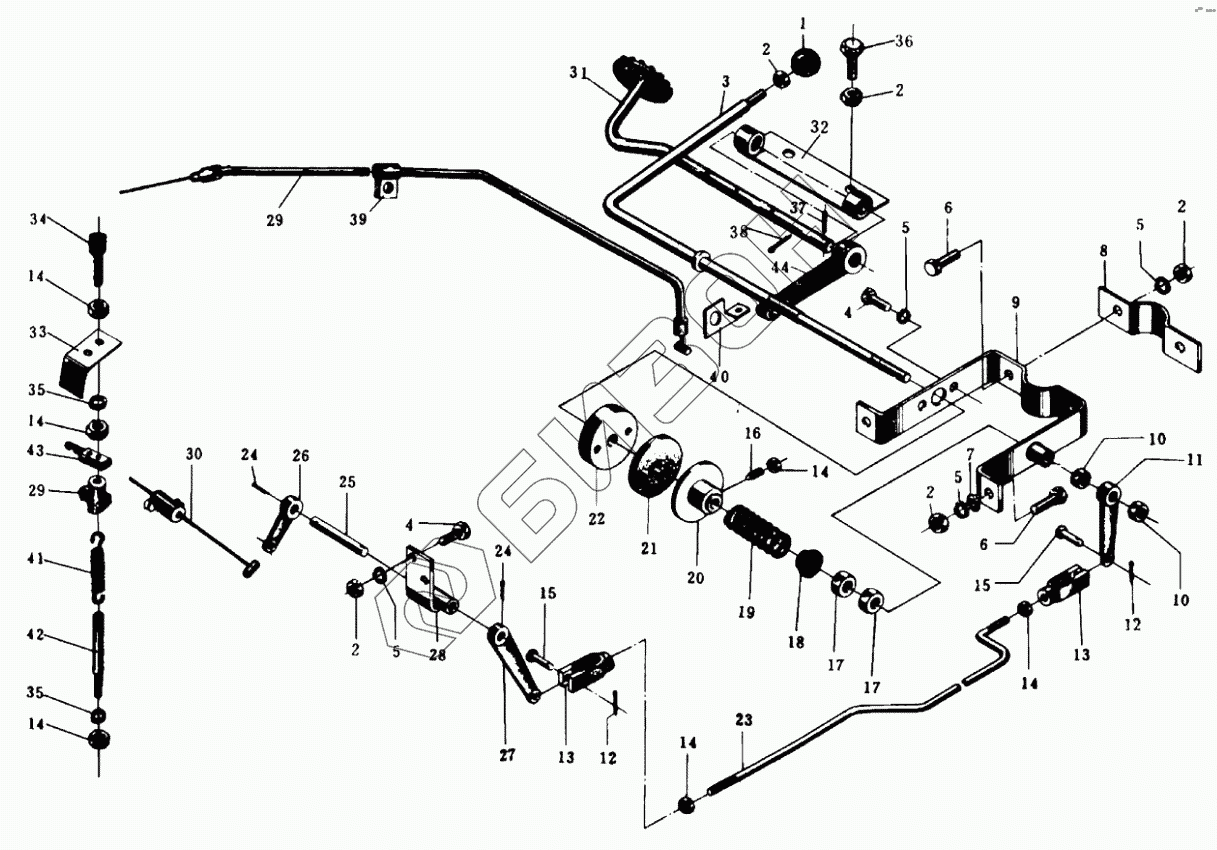

Графический каталог запасных частей к технике: Минитракторы Уралец. Механизм управления двигателем (120/160)
1
2
2
2
2
2
3
4
4
5
5
5
5
6
6
7
8
9
10
10
11
12
12
13
13
14
14
14
14
14
14
15
15
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10T.20.016 | Шаровая головка в сборе |
Загрузка ...
|
|
| 2 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 3 | 10T.20.012 | Рукоятка сварная в сборе |
Загрузка ...
|
|
| 4 | GB5781-86 | Болт |
Загрузка ...
|
|
| 5 | GB93-87 | Шайба |
Загрузка ...
|
|
| 6 | GB5781-86 | Болт |
Загрузка ...
|
|
| 7 | GB97.1-85 | Шайба |
Загрузка ...
|
|
| 8 | 10T.20.108 | Скоба зажимная |
Загрузка ...
|
|
| 9 | 10T.20.017 | Кронштейн сварной |
Загрузка ...
|
|
| 10 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 11 | 10T.20.106-1 | Рычаг зажимный |
Загрузка ...
|
|
| 12 | GB91-86 | Шплинт |
Загрузка ...
|
|
| 13 | 10T.20.109 | Вилка соединительная |
Загрузка ...
|
|
| 14 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 15 | GB882-86 | Палец |
Загрузка ...
|
|
| 16 | GB75-85 | Винт |
Загрузка ...
|
|
| 17 | GB6171-86 | Гайка |
Загрузка ...
|
|
| 18 | 10T.20.117-A | Втулка пружины направляющая |
Загрузка ...
|
|
| 19 | 10T.20.120 | Пружина акселератора нажимная |
Загрузка ...
|
|
| 20 | 10T.20.103 | Диск ведущий |
Загрузка ...
|
|
| 21 | 10T.20.104 | Диск фрикционный |
Загрузка ...
|
|
| 22 | 10T.20.105 | Диск ведомый |
Загрузка ...
|
|
| 23 | 10T.20.110 | Тяга продольная |
Загрузка ...
|
|
| 24 | GB91-86 | Шплинт |
Загрузка ...
|
|
| 25 | 10T.20.115-1 | Валик приводной |
Загрузка ...
|
|
| 26 | 10T.21.111-1 | Рычаг |
Загрузка ...
|
|
| 27 | 10T.20.114-1 | Рычаг длинный |
Загрузка ...
|
|
| 28 | 10T.20.014 | Кронштейн сварной с втулкой в сборе |
Загрузка ...
|
|
| 29 | 10T.20.051 | Тросик ножного акселератора в сборе |
Загрузка ...
|
|
| 30 | 10T.20.052 | Тросик ручного акселератора в сборе |
Загрузка ...
|
|
| 31 | 10T.20.053 | Акселератор ножной в сборе |
Загрузка ...
|
|
| 32 | 10T.20.054 | Кронштейн сварной |
Загрузка ...
|
|
| 33 | 10T.20.201 | Кронштейн тросика |
Загрузка ...
|
|
| 34 | 10T.20.202 | Втулка фиксации тросика |
Загрузка ...
|
|
| 35 | GB93-87 | Шайба |
Загрузка ...
|
|
| 36 | GB5781-86 | Болт |
Загрузка ...
|
|
| 37 | GB879-86 | Штифт 4х20 |
Загрузка ...
|
|
| 38 | GB91-86 | Шплинт |
Загрузка ...
|
|
| 39 | 10T.20.204 | Скоба закрепления тросика |
Загрузка ...
|
|
| 40 | 10T.20.205 | Кронштейн крепления тросика педали газа |
Загрузка ...
|
|
| 41 | 10T.20.206 | Пружина оттяжная |
Загрузка ...
|
|
| 42 | 10T.20.207-A | Шток установки пружины |
Загрузка ...
|
|
| 43 | 10T.20.209 | Шпилька соединительная |
Загрузка ...
|
|
| 44 | 10T.20.229 | Рычаг ножного акселератора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
