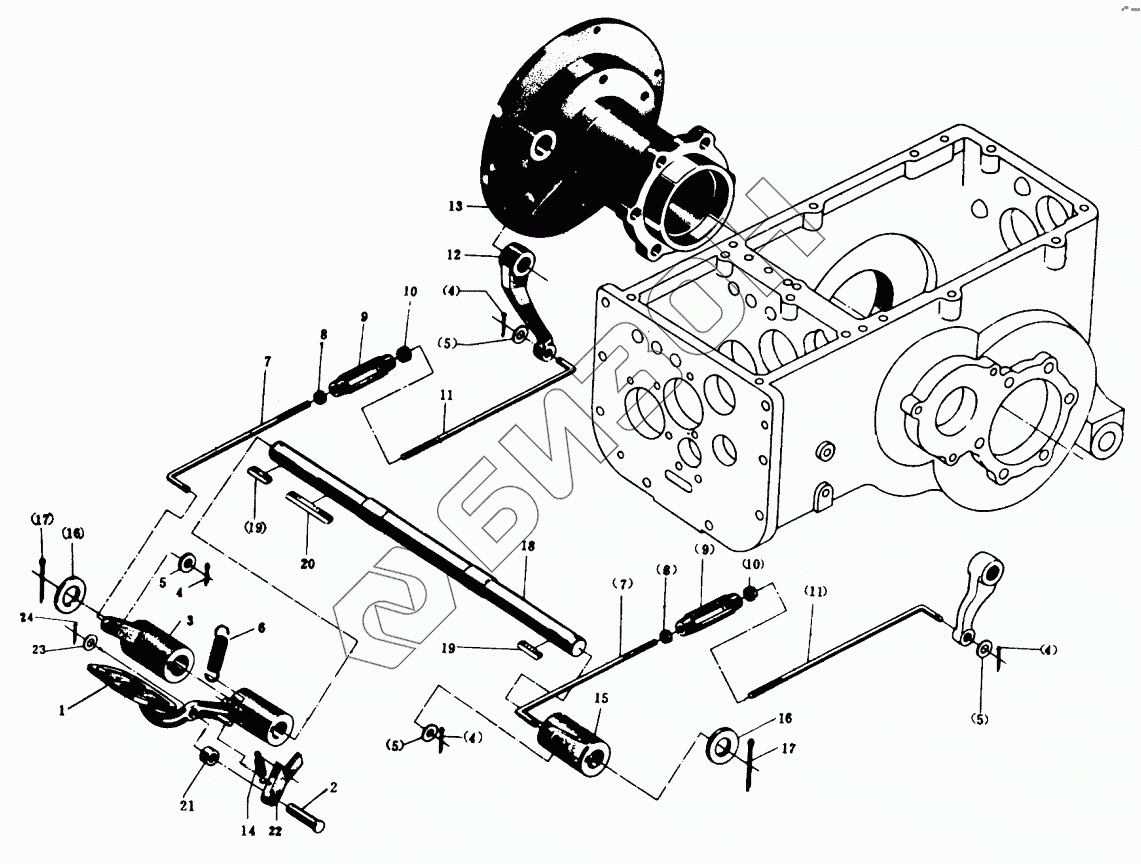

Графический каталог запасных частей к технике: Минитракторы Уралец. Механизм управления тормозом
1
2
3
4
4
4
4
5
5
5
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 14.43.123 | Педаль тормоза |
Загрузка ...
|
|
| 2 | 10T.43.124 | Палец оттяжной пружины замковой лапы |
Загрузка ...
|
|
| 3 | 16.43.113 | Рычаг растягивающий правый |
Загрузка ...
|
|
| 4 | GB91-86 | Шплинт |
Загрузка ...
|
|
| 5 | GB97.1-85 | Шайба |
Загрузка ...
|
|
| 6 | 10T.43.114 | Пружина педали оттяжная |
Загрузка ...
|
|
| 7 | 10T.43.108 | Тяга тормозная |
Загрузка ...
|
|
| 8 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 9 | 10T.43.110 | Соединитель |
Загрузка ...
|
|
| 10 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 11 | 10T.43.109 | Тяга |
Загрузка ...
|
|
| 12 | 16.43.106 | Рычаг правый |
Загрузка ...
|
|
| 13 | 16.37.157 | Кожух правой полуоси |
Загрузка ...
|
|
| 14 | 10T.43.115 | Пружина замковой лапы оттяжная |
Загрузка ...
|
|
| 15 | 10T.43.112 | Рычаг растягивающий левый |
Загрузка ...
|
|
| 16 | GB97.1-85 | Шайба |
Загрузка ...
|
|
| 17 | GB91-86 | Шплинт |
Загрузка ...
|
|
| 18 | 16.43.111 | Валик педали |
Загрузка ...
|
|
| 19 | GB1096-79 | Шпонка |
Загрузка ...
|
|
| 20 | GB1096-79 | Шпонка |
Загрузка ...
|
|
| 21 | 10T.43.117-A | Втулка распорная |
Загрузка ...
|
|
| 22 | 10T.43.126 | Лапа замковая |
Загрузка ...
|
|
| 23 | GB97.1-85 | Шайба |
Загрузка ...
|
|
| 24 | GB91-86 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
