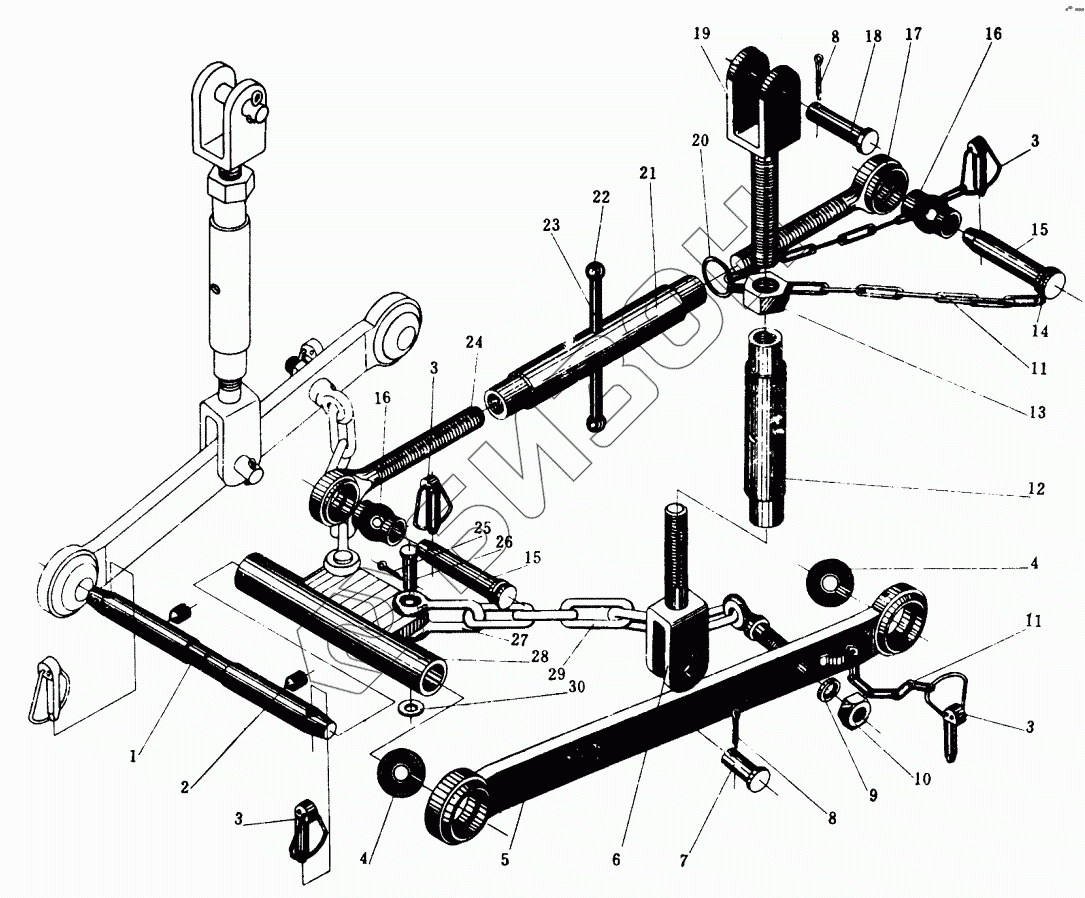

Графический каталог запасных частей к технике: Минитракторы Уралец. Навесной механизм в сборе
1
2
3
3
3
3
4
4
5
6
7
8
8
9
10
11
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 14.56.101 | Ось нижних тяг соединительная |
Загрузка ...
|
|
| 2 | GB71-85 | Винт |
Загрузка ...
|
|
| 3 | 10T.56.016 | Палец стопорный |
Загрузка ...
|
|
| 4 | 14.56.113 | Шарнир нижней тяги |
Загрузка ...
|
|
| 5 | 16.56.012 | Тяга нижняя в сборе |
Загрузка ...
|
|
| 6 | 16.56.024 | Вилка раскоса регулировочная нижняя |
Загрузка ...
|
|
| 7 | GB882-86 | Палец |
Загрузка ...
|
|
| 8 | GB91-86 | Шплинт |
Загрузка ...
|
|
| 9 | GB93-87 | Шайба |
Загрузка ...
|
|
| 10 | GB6181-86 | Гайка |
Загрузка ...
|
|
| 11 | 10T.56.026 | Цепочка |
Загрузка ...
|
|
| 12 | 16.56.114 | Втулка раскоса винтовая регулировочная |
Загрузка ...
|
|
| 13 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 14 | 10T.56.126 | Крючок соединительный |
Загрузка ...
|
|
| 15 | 10T.56.105 | Палец |
Загрузка ...
|
|
| 16 | 10T.56.122 | Шарнир верхней тяги |
Загрузка ...
|
|
| 17 | 10T.56.121 | Винт верхней тяги задний регулировочный |
Загрузка ...
|
|
| 18 | 16.56.103 | Палец раскоса соединительный |
Загрузка ...
|
|
| 19 | 16.56.023 | Вилка раскоса регулировочного верхняя |
Загрузка ...
|
|
| 20 | 10T.56.127 | Кольцо соединительное |
Загрузка ...
|
|
| 21 | 16.56.125 | Втулка тяги верхней винтовая регулировочная |
Загрузка ...
|
|
| 22 | 10T.56.110 | Головка рычага регулировочная шаровая |
Загрузка ...
|
|
| 23 | 10T.56.109 | Рычаг регулирования |
Загрузка ...
|
|
| 24 | 10T.56.123 | Винт верхней тяги передней регулировочный |
Загрузка ...
|
|
| 25 | GB91-86 | Шплинт |
Загрузка ...
|
|
| 26 | GB882-86 | Палец |
Загрузка ...
|
|
| 27 | 16.56.104-A | Серьга соединительная |
Загрузка ...
|
|
| 28 | 16.56.015 | Планка качания ограничительной цепи |
Загрузка ...
|
|
| 29 | 16.56.014 | Цепь ограничительная |
Загрузка ...
|
|
| 30 | GB97.1-85 | Шайба |
Загрузка ...
|
|
| 31 | 16.56.011 | Раскос регулировочный |
Загрузка ...
|
|
| 32 | 16.56.010 | Тяга нижняя в сборе |
Загрузка ...
|
|
| 33 | 16.56.013 | Тяга верхняя регулировочная |
Загрузка ...
|
|
| 34 | 16.56.001 | Гидронавесной механизм в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
