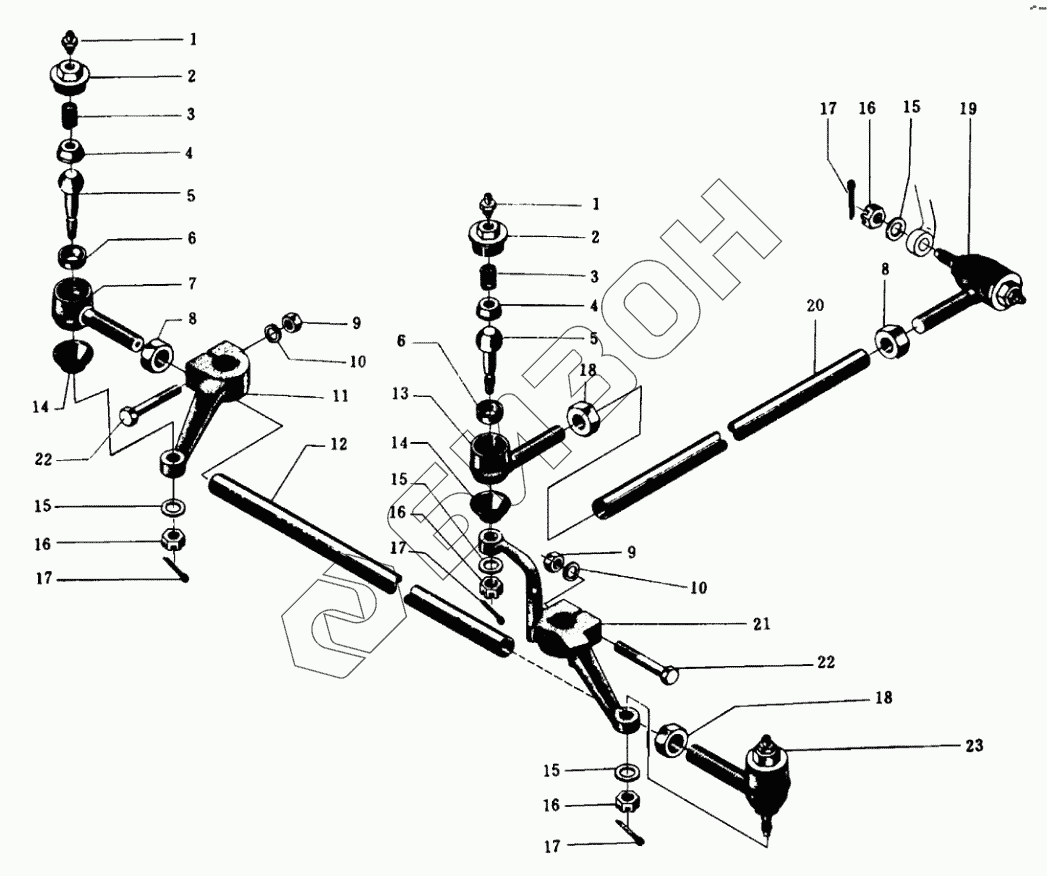

Графический каталог запасных частей к технике: Минитракторы Уралец. Продольная и поперечная тяги
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
12
13
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB1152-79 | Маслёнка М10х1 |
Загрузка ...
|
|
| 2 | 10T.31.130 | Пробка регулировочная |
Загрузка ...
|
|
| 3 | 10T.31.129 | Пружина нажимная |
Загрузка ...
|
|
| 4 | 10T.31.128 | Тарелка шарового пальца нажимная |
Загрузка ...
|
|
| 5 | 10T.31.126 | Палец шаровой |
Загрузка ...
|
|
| 6 | 10T.31.127 | Кольцо опорное шарового пальца |
Загрузка ...
|
|
| 7 | 10T.31.124 | Седло шарового пальца правое |
Загрузка ...
|
|
| 8 | GB6171-86 | Гайка |
Загрузка ...
|
|
| 9 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 10 | GB93-87 | Шайба |
Загрузка ...
|
|
| 11 | 14.31.106 | Рычаг поворотный правый |
Загрузка ...
|
|
| 12 | 16.31.110 | Тяга поперечная |
Загрузка ...
|
|
| 13 | 10T.31.123 | Седло шарового пальца левое |
Загрузка ...
|
|
| 14 | 10T.31.125 | Чехол пылезащитный |
Загрузка ...
|
|
| 15 | GB93-87 | Шайба |
Загрузка ...
|
|
| 16 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 17 | GB91-86 | Шплинт |
Загрузка ...
|
|
| 18 | GB6171-86 | Гайка |
Загрузка ...
|
|
| 19 | 10T.31.016 | Шарнир поворотный правый |
Загрузка ...
|
|
| 20 | 14.31.107 | Тяга продольная |
Загрузка ...
|
|
| 21 | 14.31.105 | Рычаг поворотный левый |
Загрузка ...
|
|
| 22 | GB5780-86 | Болт |
Загрузка ...
|
|
| 23 | 10T.31.015 | Шарнир поворотный левый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
