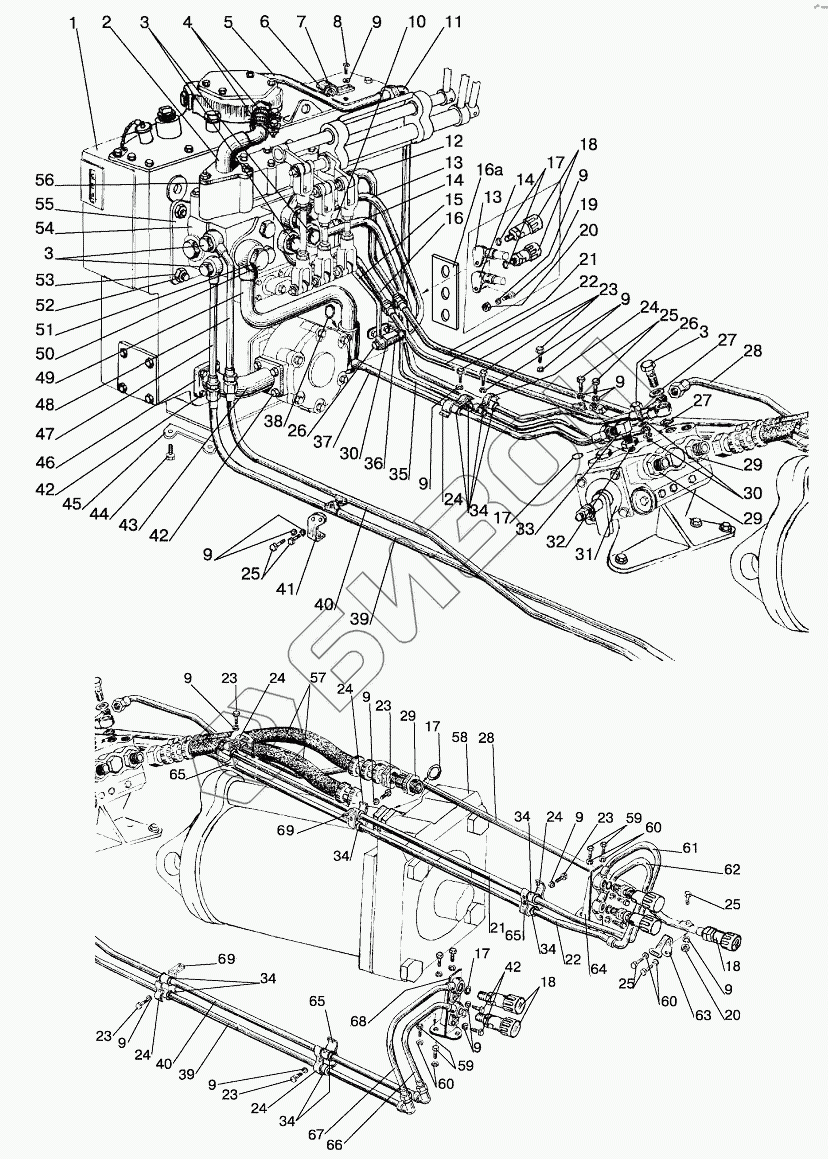

Графический каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Гидросистема 85-4600010
1
2
3
3
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
10
11
12
13
13
14
14
15
16
16a
17
17
17
17
18
18
18
19
20
20
21
21
22
22
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
25
25
26
26
27
27
28
28
29
29
29
30
30
31
32
33
34
34
34
34
34
34
35
36
37
37
38
39
39
40
40
41
42
42
42
43
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
59
60
60
60
61
62
63
64
65
65
65
66
67
68
69
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-4600010 | 85-4600010 | Гидросистема |
Загрузка ...
|
|
| 1 | 85-4608015 | Крышка в сборе |
Загрузка ...
|
|
| 2 | 85-4607425 | Угольник |
Загрузка ...
|
|
| 3 | 40-4607032 | Болт |
Загрузка ...
|
|
| 4 | XC-31 | Хомут или хомут «Норма» 25-40 |
Загрузка ...
|
|
| 5 | 85-4607010 | Труба |
Загрузка ...
|
|
| 6 | 85-4607429 | Кронштейн |
Загрузка ...
|
|
| 7 | 50-1111102-01 | Прокладка |
Загрузка ...
|
|
| 8 | БолтМ8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 10 | 80-4607142 | Штуцер |
Загрузка ...
|
|
| 11 | 85-4607015 | Труба |
Загрузка ...
|
|
| 12 | 85-4607080 | Труба |
Загрузка ...
|
|
| 13 | 85-4607100 | Труба |
Загрузка ...
|
|
| 14 | 85-4607105 | Труба |
Загрузка ...
|
|
| 15 | 85-4607110 | Труба |
Загрузка ...
|
|
| 16 | 85-4607060 | Труба |
Загрузка ...
|
|
| 16a | 85-4607432 | Кронштейн |
Загрузка ...
|
|
| 17 | Кольцо017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 18 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 19 | БолтМ8-6gx45.88.35.019 | Болт М8-6gx45.88.35.019 |
Загрузка ...
|
|
| 20 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | 85-4607090 | Труба |
Загрузка ...
|
|
| 22 | 85-4607065 | Труба |
Загрузка ...
|
|
| 23 | БолтМ8-6gx35.88.35.019 | Болт М8-6gx35.88.35.019 |
Загрузка ...
|
|
| 24 | 70-3407146 | Планка |
Загрузка ...
|
|
| 25 | БолтМ8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | Д1-051 | Болт |
Загрузка ...
|
|
| 27 | 40-4607038-A-01 | Шайба |
Загрузка ...
|
|
| 28 | 85-4607125 | Труба |
Загрузка ...
|
|
| 29 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 30 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 31 | 85-4614020 | Регулятор |
Загрузка ...
|
|
| 32 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 33 | 40-3405061-A | Штуцер поворотный |
Загрузка ...
|
|
| 34 | 70-3507027 | Втулка |
Загрузка ...
|
|
| 35 | 85-4607115 | Труба |
Загрузка ...
|
|
| 36 | 85-4607435 | Кронштейн |
Загрузка ...
|
|
| 37 | 85-4607120 | Труба |
Загрузка ...
|
|
| 37 | 85-4607120-Б | Труба |
Загрузка ...
|
|
| 38 | Кольцо035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 39 | 85-4607050 | Труба |
Загрузка ...
|
|
| 40 | 85-4607030 | Труба |
Загрузка ...
|
|
| 41 | 85-4607443 | Кронштейн |
Загрузка ...
|
|
| 42 | БолтМ8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 43 | 70-4607096-A | Патрубок |
Загрузка ...
|
|
| 43 | 50-4607096-A | Патрубок |
Загрузка ...
|
|
| 44 | БолтМ14х1,5-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 46 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 47 | 85-4607045 | Труба |
Загрузка ...
|
|
| 48 | 85-4607025 | Труба |
Загрузка ...
|
|
| 49 | 80-4607075-A | Труба |
Загрузка ...
|
|
| 49 | 80-4607075-Б | Труба |
Загрузка ...
|
|
| 50 | 40-4607037 | Болт |
Загрузка ...
|
|
| 51 | 40-4607033-A | Шайба |
Загрузка ...
|
|
| 52 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 53 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 54 | Р80-3/4-222-3Гг | Гидрораспределитель |
Загрузка ...
|
|
| 55 | 50-4607032-Б | Кронштейн |
Загрузка ...
|
|
| 56 | 40-4607018 | Прокладка |
Загрузка ...
|
|
| 57 | Н.036.83.140 | Рукав высокого давления |
Загрузка ...
|
|
| 58 | Ц125х200-24 | Цилиндр Ц125 |
Загрузка ...
|
|
| 59 | БолтМ12-6gx20.88.35.019 | Болт М12-6gx20.88.35.019 |
Загрузка ...
|
|
| 60 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 61 | 85-4607095 | Труба |
Загрузка ...
|
|
| 62 | 85-4607075 | Труба |
Загрузка ...
|
|
| 63 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 64 | 85-4607450 | Кронштейн |
Загрузка ...
|
|
| 65 | 70-3407144 | Планка |
Загрузка ...
|
|
| 66 | 85-4607055 | Труба |
Загрузка ...
|
|
| 67 | 85-4607035 | Труба |
Загрузка ...
|
|
| 68 | 85-4607440 | Кронштейн |
Загрузка ...
|
|
| 69 | 85-4607434 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
