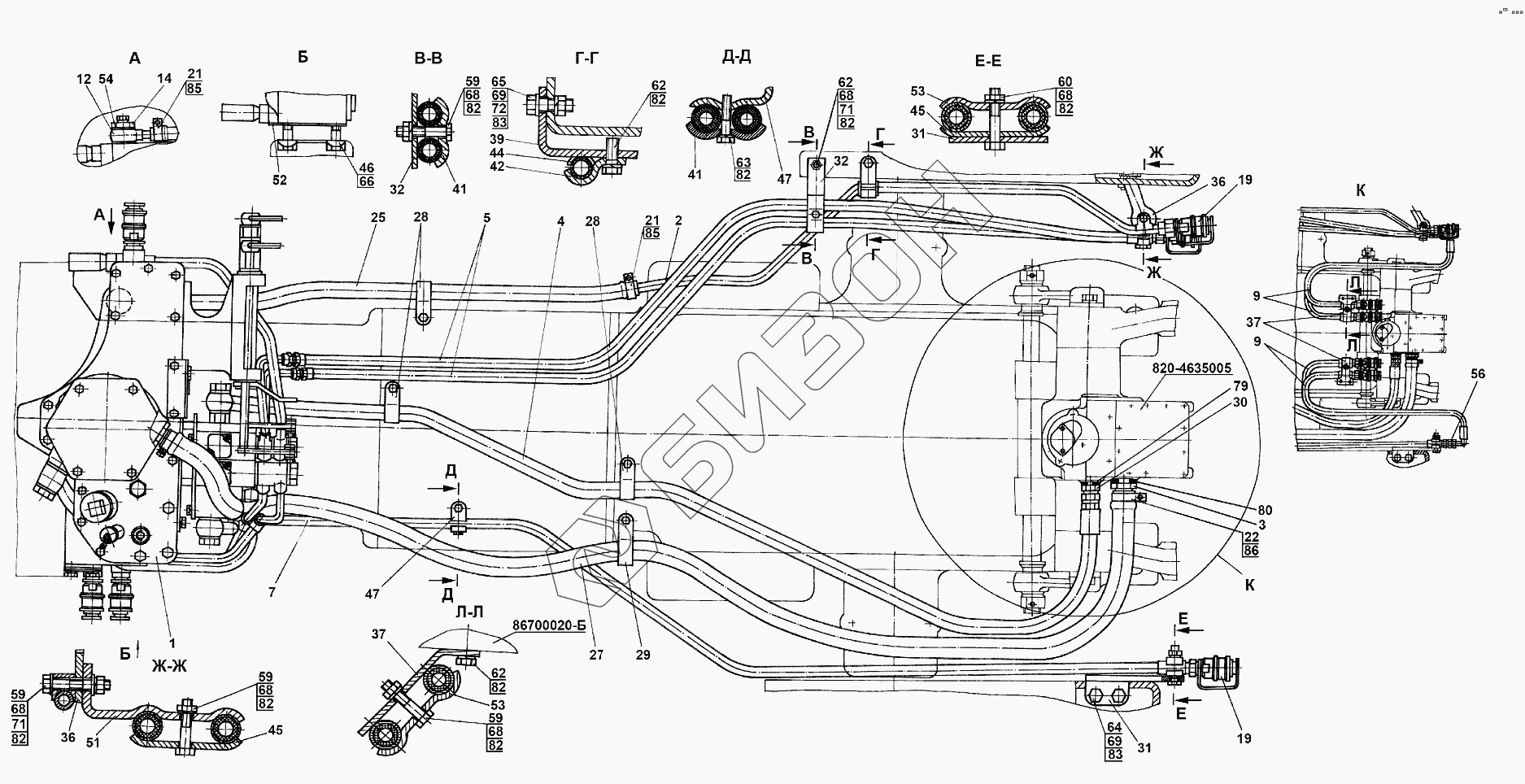

Графический каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Гидросистема М1221-4600010
820-4635005
1
2
3
4
5
7
9
9
12
14
19
19
21
21
22
25
27
28
28
29
30
31
32
32
32
36
36
37
37
39
41
41
42
44
45
45
46
47
47
51
52
53
53
54
56
59
59
59
59
60
62
62
62
63
64
65
66
68
68
68
68
68
68
69
69
71
71
72
79
80
82
82
82
82
82
82
82
82
82
83
83
85
85
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М1221-4600010 | М1221-4600010 | Гидросистема |
Загрузка ...
|
|
| 820-4635005 | 820-4635005 | Гидроподъемник |
Загрузка ...
|
|
| 1 | М1221-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 2 | К1221-4607125 | Труба |
Загрузка ...
|
|
| 3 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 4 | П80-4607120 | Рукав |
Загрузка ...
|
|
| 5 | П100-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 680-4607140-02 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | С80-4607380 | Труба |
Загрузка ...
|
|
| 14 | 80-4607455 | Болт |
Загрузка ...
|
|
| 19 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 19 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 21 | ХС-21 | Хомут |
Загрузка ...
|
|
| 22 | ХС-31 | Хомут |
Загрузка ...
|
|
| 25 | К1221-4607011 | Шланг |
Загрузка ...
|
|
| 27 | П80-4607012 | Шланг |
Загрузка ...
|
|
| 28 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 29 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 30 | П80-4607016 | Штуцер |
Загрузка ...
|
|
| 31 | М80-4607014 | Кронштейн |
Загрузка ...
|
|
| 32 | 80В-4607209 | Кронштейн |
Загрузка ...
|
|
| 36 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 37 | 885-4607511 | Кронштейн |
Загрузка ...
|
|
| 39 | 1321-3407022 | Кронштейн |
Загрузка ...
|
|
| 41 | 70-3407146 | Планка |
Загрузка ...
|
|
| 42 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 44 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 45 | 70-4607156 | Планка |
Загрузка ...
|
|
| 46 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 47 | 70-4607178 | Кронштейн |
Загрузка ...
|
|
| 51 | Н50-4607137 | Кронштейн |
Загрузка ...
|
|
| 52 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 53 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 54 | 40-4607038-А-01 | Шайба |
Загрузка ...
|
|
| 56 | Н.036.02.002 | Штуцер |
Загрузка ...
|
|
| 59 | БолтМ8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | БолтМ8-6gx45.88.35.019 | Болт М8-6gx45.88.35.019 |
Загрузка ...
|
|
| 62 | БолтМ8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 63 | БолтМ8-6gx35.88.35.019 | Болт М8-6gx35.88.35.019 |
Загрузка ...
|
|
| 64 | БолтМ10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 65 | БолтМ10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 66 | БолтМ14х1,5-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 68 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 69 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 71 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 72 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 79 | Кольцо021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 80 | Кольцо027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 82 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 83 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 85 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 86 | 25-40/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
