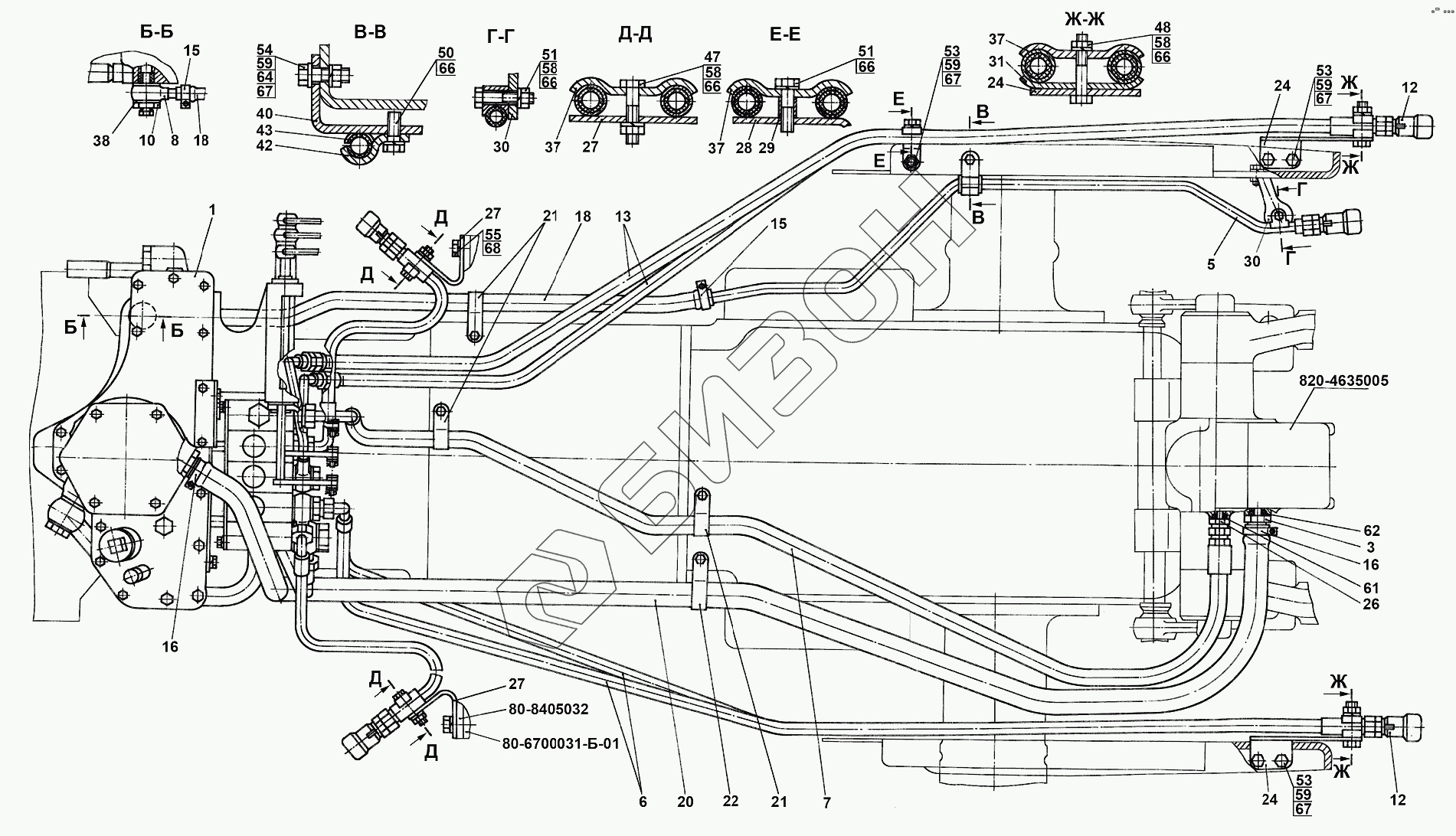

Графический каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Гидросистема Р1221-4600010
820-4635005
80-8405032
80-6700031-Б-01
1
3
5
6
7
8
10
12
12
13
15
15
16
16
18
18
20
21
21
22
24
24
24
26
27
27
27
28
29
30
30
31
37
37
37
38
40
42
43
47
48
50
51
51
53
53
53
54
55
58
58
58
59
59
59
59
61
62
64
66
66
66
66
66
67
67
67
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р1221-4600010 | Р1221-4600010 | Гидросистема |
Загрузка ...
|
|
| 820-4635005 | 820-4635005 | Гидроподъемник |
Загрузка ...
|
|
| 80-8405032 | 80-8405032 | Кронштейн |
Загрузка ...
|
|
| 80-6700031-Б-01 | 80-6700031-Б-01 | Кронштейн правый |
Загрузка ...
|
|
| 1 | Р1221-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 3 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 5 | К1221-4607125 | Труба |
Загрузка ...
|
|
| 6 | 680-4607140-03 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 1221-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | С80-4607380 | Труба |
Загрузка ...
|
|
| 10 | 80-4607455 | Болт |
Загрузка ...
|
|
| 12 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 12 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 13 | П100-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 15 | ХС-21 | Хомут |
Загрузка ...
|
|
| 16 | ХС-31 | Хомут |
Загрузка ...
|
|
| 18 | К1221-4607011 | Шланг |
Загрузка ...
|
|
| 20 | П80-4607012 | Шланг |
Загрузка ...
|
|
| 21 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 22 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 24 | М80-4607014 | Кронштейн |
Загрузка ...
|
|
| 26 | П80-4607016 | Штуцер |
Загрузка ...
|
|
| 27 | М80-4607017 | Кронштейн |
Загрузка ...
|
|
| 28 | М80-4607018 | Кронштейн |
Загрузка ...
|
|
| 29 | Е1021-4607044 | Втулка |
Загрузка ...
|
|
| 30 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 31 | 70-4607156 | Планка |
Загрузка ...
|
|
| 37 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 38 | 40-4607038-А-01 | Шайба |
Загрузка ...
|
|
| 40 | 1321-3407022 | Кронштейн |
Загрузка ...
|
|
| 42 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 43 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 47 | БолтМ8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | БолтМ8-6gx45.88.35.019 | Болт М8-6gx45.88.35.019 |
Загрузка ...
|
|
| 50 | БолтМ8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 51 | БолтМ8-6gx35.88.35.019 | Болт М8-6gx35.88.35.019 |
Загрузка ...
|
|
| 53 | БолтМ10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | БолтМ10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | БолтМ12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 58 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 59 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 61 | Кольцо021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 62 | Кольцо027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 64 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 66 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 67 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 68 | Шайба12.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
