Графический каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Гидроцилиндр Ц63

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
21
22

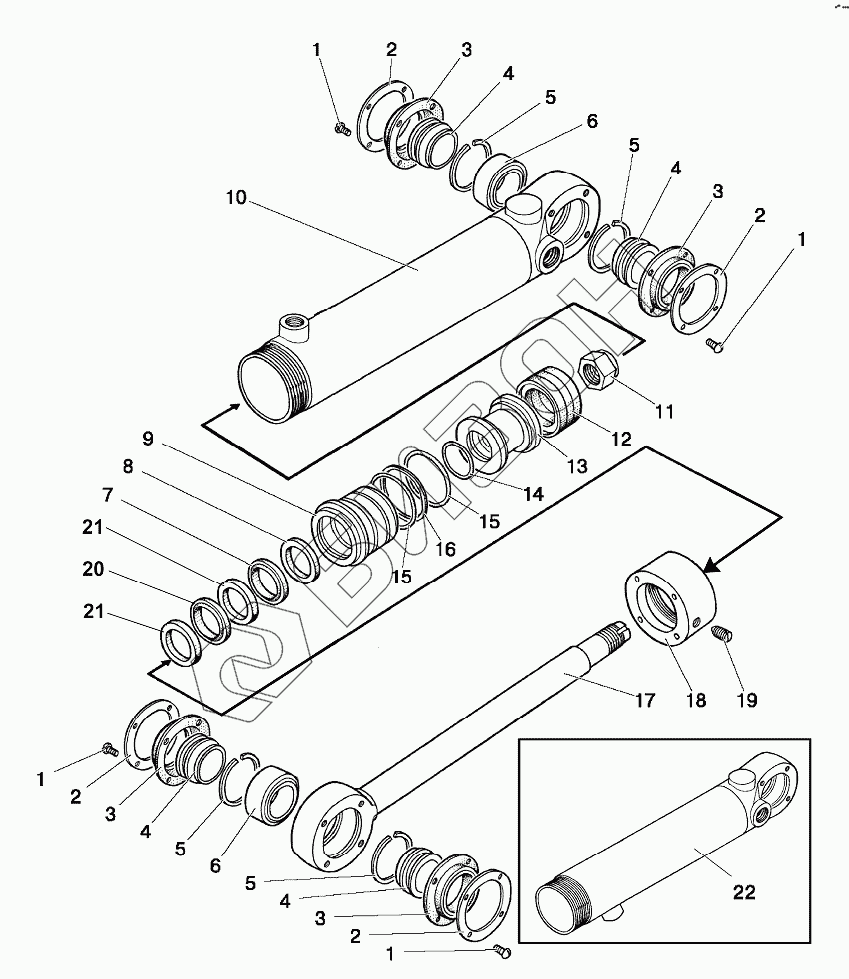

Позиция на иллюстрации Заводской номер детали Название детали Цена
Ц63-3405115-А-02 Ц63-3405115-А-02 Гидроцилиндр в сборе
Загрузка ...
Ц63-3405115-А-01 Ц63-3405115-А-01 Гидроцилиндр в сборе
Загрузка ...
1 ВинтВ.М5-6gx10.58.019 Винт В.М5-6gx10.58.019
Загрузка ...
2 82.6-4713337 Кольцо
Загрузка ...
3 Ц63-3405134 Чехол
Загрузка ...
4 Ц63-3405127 Втулка
Загрузка ...
5 Кольцо Кольцо стопорное
Загрузка ...
6 ШС-30 Подшипник
Загрузка ...
6 ШСП-30 Подшипник
Загрузка ...
7 24004799PU630-38,6-6,5 Манжета штока
Загрузка ...
8 24236861Т2030-38-5,7 Уплотнение штока
Загрузка ...
9 Ц63-3405118-Б Крышка передняя
Загрузка ...
10 Ц63-3405120-01 Корпус
Загрузка ...
11 Ц50-3405222 Гайка
Загрузка ...
12 24251803L4363-47-20,5 Уплотнение поршня
Загрузка ...
13 Ц63-3405123 Поршень
Загрузка ...
14 Кольцо030-034-25-1-4 Кольцо
Загрузка ...
15 Кольцо055-063-46-1-4 Кольцо 055-063-46-1-4
Загрузка ...
16 Ц63-3405128 Кольцо защитное
Загрузка ...
16 82.6-4713327 Кольцо защитное
Загрузка ...
17 Ц63-3405121 Шток
Загрузка ...
18 Ц63-3405124 Гайка накидная
Загрузка ...
19 ВинтА.М8-6gx10.45Н.40Х.05 Винт
Загрузка ...
19 ВинтА.М8-6gx10.45Н.40Х.05 Винт
Загрузка ...
20 24223129OMS-MR30-37,3-3 Уплотнение штока
Загрузка ...
21 24226046SB30-33-5.5 Направляющая штока
Загрузка ...
22 Ц63-3405120-А-02 Корпус
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
