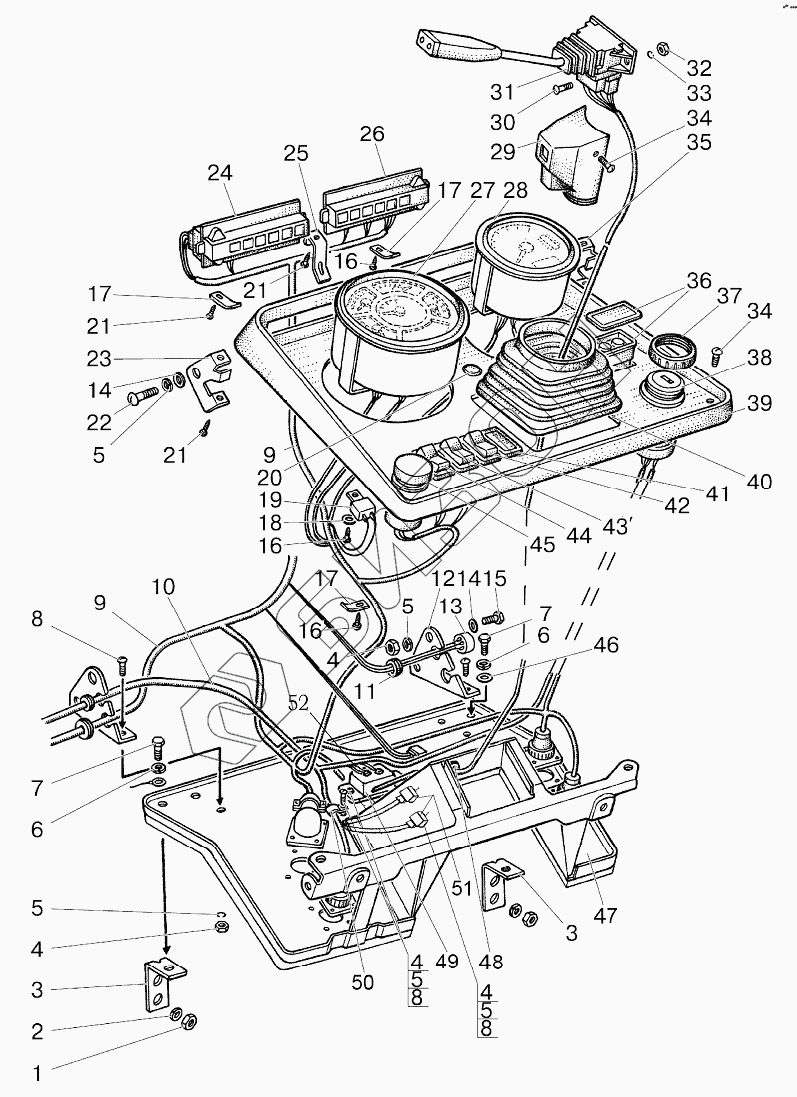

Графический каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Основание, приборы
1
2
3
3
4
4
4
4
5
5
5
5
5
6
6
7
7
8
8
8
9
9
9
10
10
11
12
13
14
14
15
16
16
16
17
17
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
33
34
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3805010-Д1 | 80-3805010-Д1 | Щиток приборов |
Загрузка ...
|
|
| 1 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 3 | 80-3805030 | Кронштейн |
Загрузка ...
|
|
| 4 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 6 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 7 | БолтМ8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | ВинтВ.М6-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 9 | 80-3724395-Г | Жгут |
Загрузка ...
|
|
| 9 | 80-3724512-В1 | Жгут |
Загрузка ...
|
|
| 10 | 80-3724517-В1 | Жгут |
Загрузка ...
|
|
| 10 | 82П-3724317 | Жгут |
Загрузка ...
|
|
| 11 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 12 | 80-3805043 | Кронштейн |
Загрузка ...
|
|
| 13 | 3747.15 | Реле лампы ручного тормоза |
Загрузка ...
|
|
| 14 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 15 | БолтМ6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | Шуруп4х10.019 | Шуруп 4х10.019 |
Загрузка ...
|
|
| 17 | 80-3723026 | Скоба |
Загрузка ...
|
|
| 18 | ШайбаС5.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 3747.20 | Реле-сигнализатор |
Загрузка ...
|
|
| 20 | 80-3805064 | Заглушка |
Загрузка ...
|
|
| 21 | Шуруп4х16.019 | Шуруп 4х16.019 |
Загрузка ...
|
|
| 22 | ВинтВ.М6-6gx18.58.019 | Винт |
Загрузка ...
|
|
| 23 | 80-3805035-01 | Кронштейн левый |
Загрузка ...
|
|
| 24 | 3803.15 | Блок контрольных ламп |
Загрузка ...
|
|
| 25 | 80-3805015 | Кронштейн |
Загрузка ...
|
|
| 26 | 3803.10 | Блок контрольных ламп |
Загрузка ...
|
|
| 27 | 3801.10 | Комбинация приборов |
Загрузка ...
|
|
| 28 | 3813.10 | Тахоспидометр |
Загрузка ...
|
|
| 80-3709023-В | 80-3709023-В | Кожух |
Загрузка ...
|
|
| 29 | 80-3709023 | Кожух |
Загрузка ...
|
|
| 30 | ВинтВ.М5-6gx12.58.019 | Винт В.М5-6gx12.58.019 |
Загрузка ...
|
|
| 31 | ПКП-1 | Переключатель подрулевой |
Загрузка ...
|
|
| 31 | ПКП-1А | Переключатель подрулевой |
Загрузка ...
|
|
| 31 | 3912.3769 | Переключатель подрулевой |
Загрузка ...
|
|
| 31 | 3912.3769-01 | Переключатель подрулевой |
Загрузка ...
|
|
| 32 | ГайкаМ5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 33 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 34 | ВинтВ.М6-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 35 | 80-3805035 | Кронштейн правый |
Загрузка ...
|
|
| 36 | 3813.15 | Пульт управления |
Загрузка ...
|
|
| 37 | 80-3805014 | Гайка |
Загрузка ...
|
|
| 38 | 3710.45 | Выключатель стартера и приборов |
Загрузка ...
|
|
| 38а | 822-3805013 | Табличка |
Загрузка ...
|
|
| 39 | 80-3805021-Б | Щиток |
Загрузка ...
|
|
| 40 | 80-3805012-Б | Уплотнитель |
Загрузка ...
|
|
| 41 | 80-3801327 | Заглушка |
Загрузка ...
|
|
| 41 | 3710.55 | Выключатель «массы» |
Загрузка ...
|
|
| 42 | 3710.50 | Выключатель средств облегчения пуска |
Загрузка ...
|
|
| 42 | 80-3801327 | Заглушка |
Загрузка ...
|
|
| 43 | 3710.50 | Выключатель средств облегчения пуска |
Загрузка ...
|
|
| 44 | 3709.20 | Переключатель света |
Загрузка ...
|
|
| 45 | 3710.10 | Выключатель аварийной сигнализации |
Загрузка ...
|
|
| 46 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 47 | 80-3805050-Б1-02 | Основание |
Загрузка ...
|
|
| 48 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 49 | 3741.20 | Сопротивление добавочное |
Загрузка ...
|
|
| 50 | 80-3723036 | Скоба |
Загрузка ...
|
|
| 51 | 3747.50 | Реле на замыкание |
Загрузка ...
|
|
| 52 | 80-3724610-Б | Жгут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
