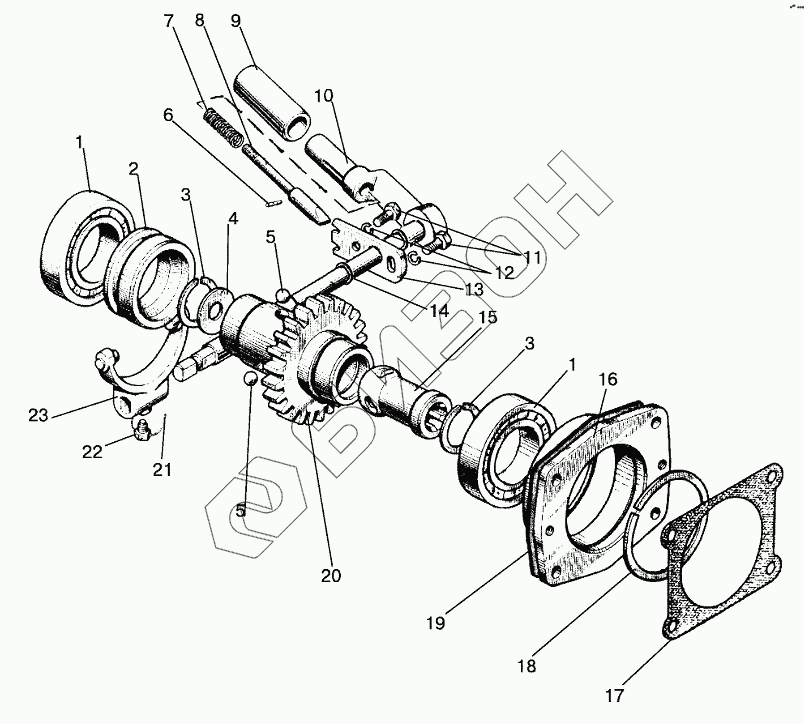

Графический каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Привод насоса
1
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-4604010 | 85-4604010 | Привод насоса |
Загрузка ...
|
|
| 1 | 210АУШ1 | Подшипник |
Загрузка ...
|
|
| 2 | 85-4604017 | Муфта |
Загрузка ...
|
|
| 3 | КольцоС40 | Кольцо С40 |
Загрузка ...
|
|
| 4 | 70-1108179 | Шайба |
Загрузка ...
|
|
| 5 | Шарик11,112-100 | Шарик |
Загрузка ...
|
|
| 6 | 4С3х16 | Штифт |
Загрузка ...
|
|
| 7 | 36-1022074 | Пружина |
Загрузка ...
|
|
| 8 | 36-1022073 | Фиксатор |
Загрузка ...
|
|
| 9 | 36-1022072 | Стакан |
Загрузка ...
|
|
| 10 | 36-1022070-Б | Рукоятка |
Загрузка ...
|
|
| 10 | 85-4604010-Б | Рукоятка |
Загрузка ...
|
|
| 11 | БолтМ8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 13 | 50-4604044 | Пластина |
Загрузка ...
|
|
| 14 | Кольцо013-017-25-1-4 | Кольцо 013-017-25-1-4 |
Загрузка ...
|
|
| 15 | 85-4604012 | Втулка |
Загрузка ...
|
|
| 16 | 50-4604036-А | Стакан |
Загрузка ...
|
|
| 17 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 18 | Кольцо2С90 | Кольцо |
Загрузка ...
|
|
| 19 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 20 | 85-4604011 | Шестерня |
Загрузка ...
|
|
| 21 | 1,0x150 | Проволока |
Загрузка ...
|
|
| 22 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 23 | 85-4604030 | Вилка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
