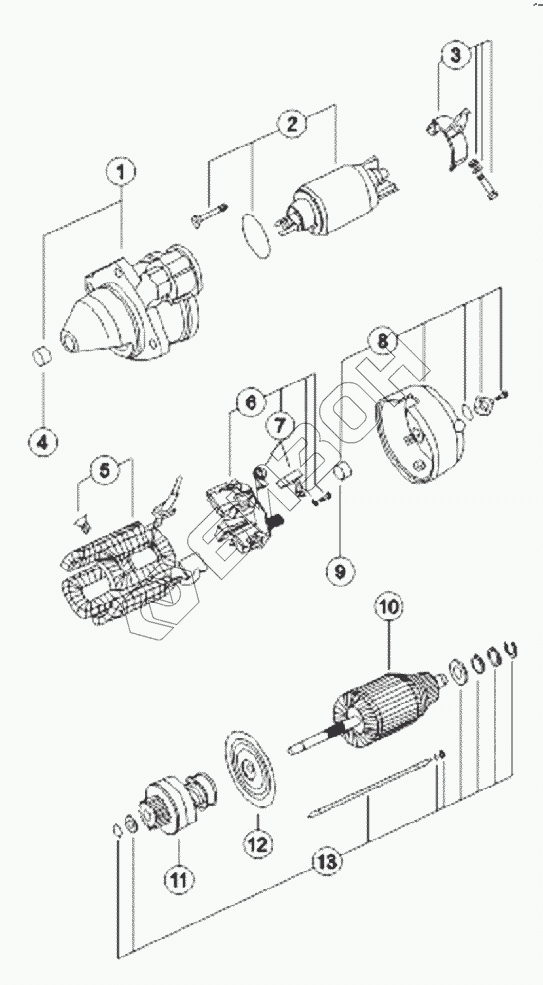

Графический каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Стартер
1
2
2
2
2
2
2
2
2
3
3
4
5
5
5
5
5
6
6
6
6
7
7
7
7
7
8
8
8
8
8
8
9
10
10
10
10
11
12
12
13
13
13
13
13
13
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16.281.793 | Крышка передняя |
Загрузка ...
|
|
| 2 | 16.670.154-01 | Реле в сборе |
Загрузка ...
|
|
| 2 | 16.670.155-01 | Реле в сборе |
Загрузка ...
|
|
| 2 | 16.670.262 | Реле |
Загрузка ...
|
|
| 2 | 16.670.263 | Реле |
Загрузка ...
|
|
| 2 | 16.150.007 | Сердечник |
Загрузка ...
|
|
| 2 | 15.200.058 | Пружина |
Загрузка ...
|
|
| 2 | 707.002.275 | Кольцо |
Загрузка ...
|
|
| 2 | 16.300.126 | Винт М5х55 |
Загрузка ...
|
|
| 3 | 16.901.700 | Рычаг |
Загрузка ...
|
|
| 3 | 15.300.191 | Болт специальный |
Загрузка ...
|
|
| 4 | 15.120.243 | Втулка подшипника |
Загрузка ...
|
|
| 5 | Обмотка | Обмотка |
Загрузка ...
|
|
| 5 | 16.500.664 | Обмотка |
Загрузка ...
|
|
| 5 | 16.500.773 | Обмотка |
Загрузка ...
|
|
| 5 | 15.300.191 | Болт специальный |
Загрузка ...
|
|
| 5 | 15.300.166 | Винт |
Загрузка ...
|
|
| 6 | 16.903.908 | Щеткодержатель |
Загрузка ...
|
|
| 6 | 16.903.773 | Щеткодержатель |
Загрузка ...
|
|
| 6 | 16.901.954 | Щеткодержатель |
Загрузка ...
|
|
| 6 | 16.901.626 | Щеткодержатель |
Загрузка ...
|
|
| 7 | 15.200.243 | Пружина |
Загрузка ...
|
|
| 7 | 16.770.121 | Щетка |
Загрузка ...
|
|
| 7 | 16.770.119 | Щетка |
Загрузка ...
|
|
| 7 | 16.770.083 | Щетка |
Загрузка ...
|
|
| 7 | 16.770.378 | Щетка |
Загрузка ...
|
|
| 8 | 16.283.449 | Задняя крышка |
Загрузка ...
|
|
| 8 | 15.120.155 | Втулка подшипника |
Загрузка ...
|
|
| 8 | 15.400.249 | Вставка |
Загрузка ...
|
|
| 8 | 15.900.140 | Крышка |
Загрузка ...
|
|
| 8 | 15.400.056 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8 | 15.300.710 | Винт М5х10 |
Загрузка ...
|
|
| 9 | 15.120.155 | Втулка подшипника |
Загрузка ...
|
|
| 10 | 16.361.820 | Ротор |
Загрузка ...
|
|
| 10 | 16.361.499 | Ротор |
Загрузка ...
|
|
| 10 | Ротор | Ротор |
Загрузка ...
|
|
| 10 | 16.360.402 | Ротор |
Загрузка ...
|
|
| 11 | 16.903.550 | Бендикс |
Загрузка ...
|
|
| 12 | 16.281.299 | Крышка средняя |
Загрузка ...
|
|
| 12 | 15.120.154 | Втулка |
Загрузка ...
|
|
| 13 | 15.200.007 | Кольцо пружинное |
Загрузка ...
|
|
| 13 | 15.300.042 | Кольцо |
Загрузка ...
|
|
| 13 | 15.300.057 | Шпилька М6х213 |
Загрузка ...
|
|
| 13 | 15.300.594 | Шпилька |
Загрузка ...
|
|
| 13 | ШайбаD6 | Шайба |
Загрузка ...
|
|
| 13 | ГайкаM6 | Г айка M6 |
Загрузка ...
|
|
| 13 | 15.401.009 | Шайба изоляционная |
Загрузка ...
|
|
| 13 | 15.300.027 | Шайба регулировочная |
Загрузка ...
|
|
| 13 | 15.300.028 | Шайба регулировочная |
Загрузка ...
|
|
| 13 | 15.900.204 | Шайба стопорная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
