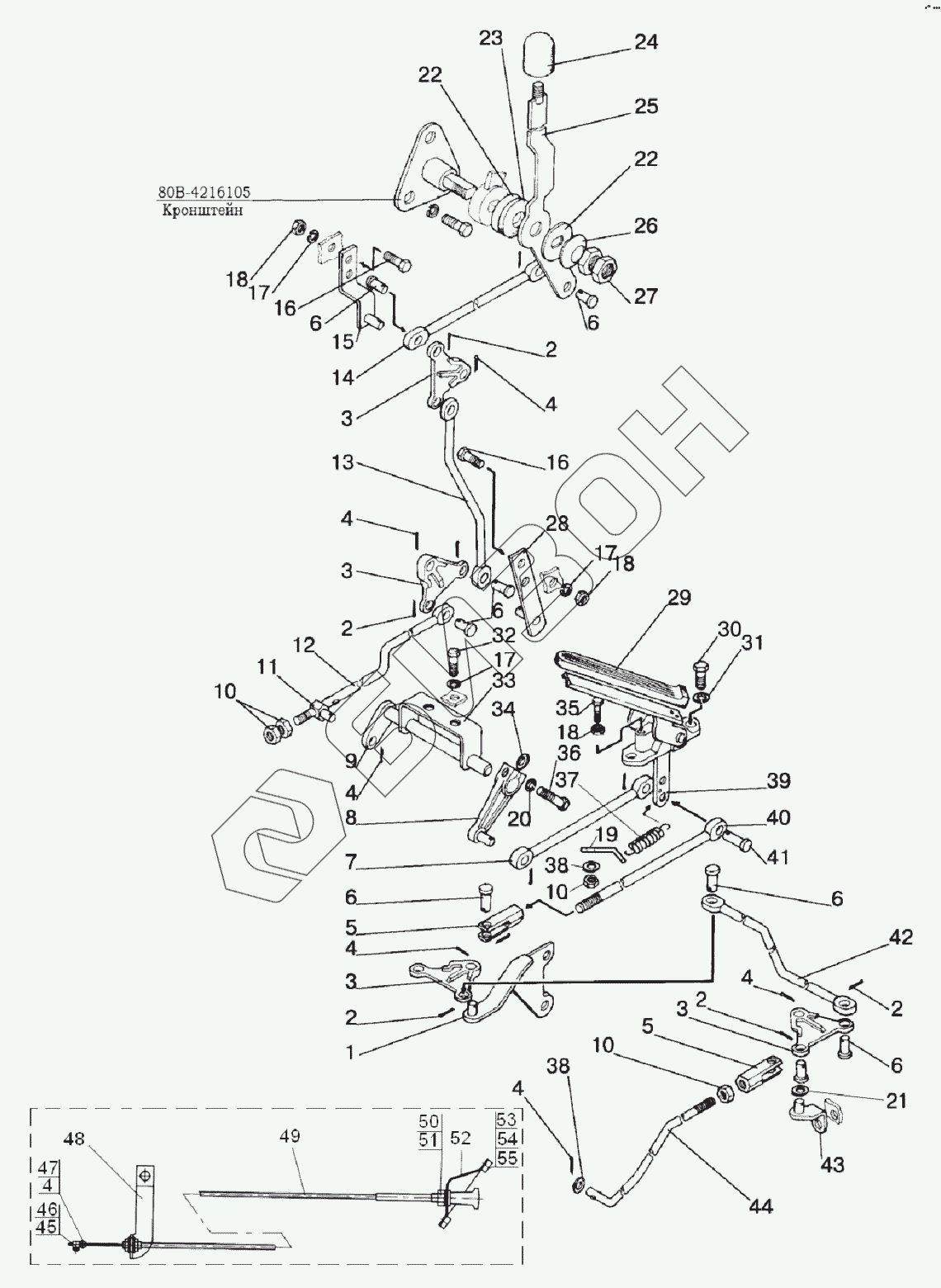

Графический каталог запасных частей к технике: МТЗ 1025/1025.2/1025.3. Управление подачей топлива
1
2
2
2
2
2
3
3
3
3
4
4
4
4
4
4
4
5
5
6
6
6
6
6
6
7
8
9
10
10
10
11
12
13
14
15
16
16
17
17
17
18
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
44
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 80В-1108545 | Кронштейн |
Загрузка ...
|
|
| 2 | 2х12.019 | Шплинт |
Загрузка ...
|
|
| 3 | 80B-1108506 | Рычаг |
Загрузка ...
|
|
| 4 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 5 | 80B-1108542 | Наконечник тяги |
Загрузка ...
|
|
| 6 | 70-1601109-01 | Палец |
Загрузка ...
|
|
| 7 | 80B-1108503 | Тяга |
Загрузка ...
|
|
| 8 | 80B-1108365 | Рычаг |
Загрузка ...
|
|
| 9 | 80B-1108360 | Вал |
Загрузка ...
|
|
| 10 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | 70-1108317 | Бонка |
Загрузка ...
|
|
| 12 | 80B-1108537 | Тяга |
Загрузка ...
|
|
| 13 | 80B-1108343 | Тяга |
Загрузка ...
|
|
| 14 | 80B-1108344 | Тяга |
Загрузка ...
|
|
| 15 | 80B-1108380 | Кронштейн |
Загрузка ...
|
|
| 16 | М6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 18 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | 80B-1108341 | Пластина |
Загрузка ...
|
|
| 20 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 21 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 23 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 24 | A13.11.000 | Рукоятка |
Загрузка ...
|
|
| 25 | 80B-1108350 | Рукоятка |
Загрузка ...
|
|
| 26 | 80B-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 27 | М14х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | 80B-1108370 | Кронштейн |
Загрузка ...
|
|
| 29 | A13.36.001 | Чехол |
Загрузка ...
|
|
| 30 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 32 | М6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 80B-1108346 | Кронштейн |
Загрузка ...
|
|
| 34 | 50-1108044 | Шпонка |
Загрузка ...
|
|
| 35 | М6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | М8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 38 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 39 | 80B-1108510 | Педаль |
Загрузка ...
|
|
| 40 | 80B-1108526-01 | Тяга |
Загрузка ...
|
|
| 41 | Палец8х30 | Палец |
Загрузка ...
|
|
| 42 | 1220-1108344-А | Тяга |
Загрузка ...
|
|
| 43 | 800-1108530-А | Кронштейн |
Загрузка ...
|
|
| 44 | 1025-1108541 | Тяга |
Загрузка ...
|
|
| 44 | 1025-1108541-01 | Тяга |
Загрузка ...
|
|
| 44 | 1025-1108541-02 | Тяга |
Загрузка ...
|
|
| 45 | В.М4-6gx10.58.019 | Винт |
Загрузка ...
|
|
| 46 | 70-1310441 | Фиксатор |
Загрузка ...
|
|
| 47 | 80-1108317 | Бонка |
Загрузка ...
|
|
| 48 | 80-1108126 | Кронштейн |
Загрузка ...
|
|
| 49 | 80-1108630-А-01 | Трос |
Загрузка ...
|
|
| 50 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 51 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 52 | 80-1024211 | Щиток |
Загрузка ...
|
|
| 53 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 54 | М6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | Шайба6Т | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
