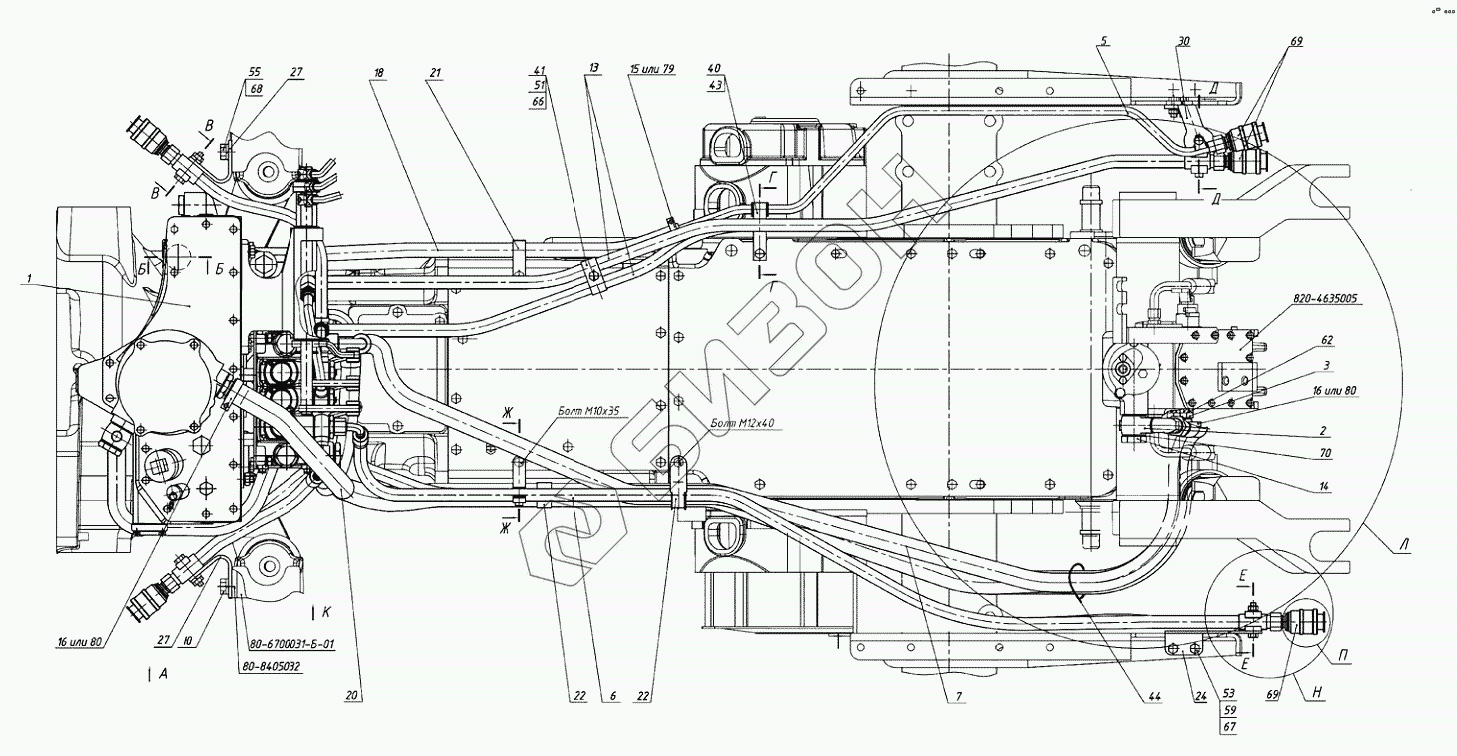

Графический каталог запасных частей к технике: МТЗ 1025.5. Гидросистема Р1221-4600010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
5
6
7
10
13
14
15
18
20
21
22
22
24
27
27
30
40
41
43
44
51
53
55
59
62
66
67
68
69
69
70
79
79
Позиция на иллюстрации Заводской номер детали Название детали Цена
Р1221-4600010 Р1221-4600010 Гидросистема
Загрузка ...
CNV0816/2015 CNV0816/2015 Штекер
Загрузка ...
НР10-4МХ0041А0 НР10-4МХ0041А0 Штекер
Загрузка ...
Ду10 Ду10 Штекер
Загрузка ...
М036.50Б.20 М036.50Б.20 Корпус
Загрузка ...
CPV0816/20F CPV0816/20F Муфта
Загрузка ...
Ду10 Ду10 Штекер
Загрузка ...
НР10-3МХ0041А0 НР10-3МХ0041А0 Муфта
Загрузка ...
1 Р1221-4600015 Корпус гидросистемы
Загрузка ...
2 Р1221-4607070 Штуцер
Загрузка ...
3 85-4607034 Штуцер
Загрузка ...
5 К1221-4607125 Труба
Загрузка ...
6 680-4607140-03 Рукав высокого давления
Загрузка ...
7 952-4607140-04 Рукав высокого давления
Загрузка ...
8 С80-4607380 Труба
Загрузка ...
9 680-4607140-06 Рукав высокого давления
Загрузка ...
10 80-4607455 Болт
Загрузка ...
13 П100-4607140 Рукав высокого давления
Загрузка ...
14 40-4607037 Болт
Загрузка ...
15 ХС-21 Хомут
Загрузка ...
16 ХС-31 Хомут
Загрузка ...
18 К1221-4607011 Шланг
Загрузка ...
19 85-4607511 Кронштейн
Загрузка ...
20 П80-4607012 Шланг
Загрузка ...
21 П80-4607013 Хомут
Загрузка ...
22 П80-4607013-01 Хомут
Загрузка ...
24 М80-4607014 Кронштейн
Загрузка ...
27 М80-4607017 Кронштейн
Загрузка ...
28 М80-4607018 Кронштейн
Загрузка ...
30 85-4607431 Кронштейн
Загрузка ...
31 70-4607156 Планка
Загрузка ...
32 70-4607168 Пластина
Загрузка ...
34 Н50-4607137 Кронштейн
Загрузка ...
35 А50-4607302 Заглушка
Загрузка ...
36 50-4608049 Прокладка
Загрузка ...
37 40-4607029-А Планка
Загрузка ...
40 70-1405112 Хомутик
Загрузка ...
41 70-3407146 Планка
Загрузка ...
43 70-3506027 Втулка
Загрузка ...
44 80-3723045-01 Манжета
Загрузка ...
45 Н.036.05.002 Штуцер
Загрузка ...
46 Н.036.02.002 Штуцер
Загрузка ...
47 М8-6gх40.88.35.019 Болт
Загрузка ...
48 М8-6gх45.88.35.019 Болт ГОСТ 7796-70
Загрузка ...
50 М8-6gх25.88.35.019 Болт
Загрузка ...
51 М8-6gх35.88.35.019 Болт
Загрузка ...
53 М10-6gх25.88.35.019 Болт
Загрузка ...
55 М12-6gх30.88.35.019 Болт
Загрузка ...
56 М14х1,5-6gх45.88.35.019 Болт
Загрузка ...
58 М8-6Н.6.019 Гайка
Загрузка ...
59 М10-6Н.6.019 Гайка
Загрузка ...
62 027-032-30-1-4 Кольцо
Загрузка ...
64 С8.01.019 Шайба
Загрузка ...
66 Шайба
Загрузка ...
67 10.ОТ Шайба
Загрузка ...
68 12.ОТ Шайба
Загрузка ...
69 М036.50Б.10 Корпус левый
Загрузка ...
70 РМ24 Шайба
Загрузка ...
71 РМ1/2 Шайба
Загрузка ...
79 16-25/9-C6W Хомут «Норма»
Загрузка ...
79 16-27/971 Хомут/С1аmр NORМА ТОRRО
Загрузка ...
80 25-40/9-C6W Хомут NORMA TORRO
Загрузка ...
80 25-40/971 Хомут/С1аmр NORМА ТОRRО
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
