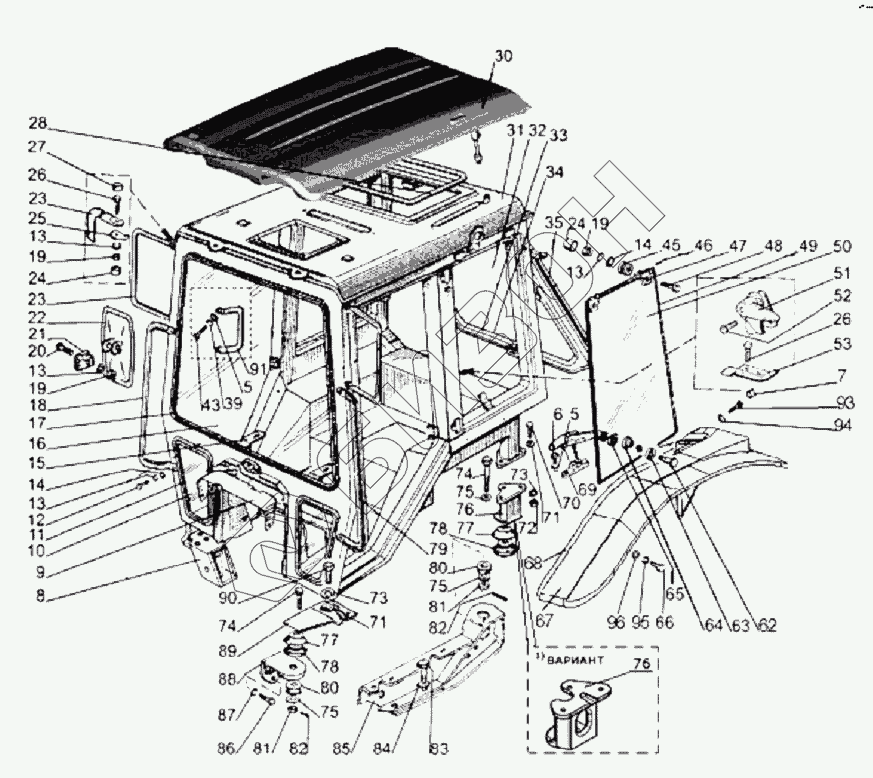

Графический каталог запасных частей к технике: МТЗ 1025.5. Кабина

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
5
5
6
7
8
9
10
10
11
11
12
13
13
13
13
14
14
15
16
16
17
18
19
19
19
20
21
22
23
23
24
24
25
26
26
27
28
30
31
32
32
33
34
35
35
39
43
45
46
47
48
49
50
51
52
53
62
63
64
65
66
67
67
67
67
67
67
68
69
70
70
71
71
72
73
73
74
74
75
75
75
76
76
76
76
76
77
77
78
78
79
80
80
81
81
82
82
83
83
84
85
85
86
87
88
89
89
90
91
93
94
95
96
Позиция на иллюстрации Заводской номер детали Название детали Цена
1221-6700010 1221-6700010 Кабина в сборе
Загрузка ...
5 С6.01.019 Шайба
Загрузка ...
6 М6-6gх16.88.35.019 Болт
Загрузка ...
7 A30.04.017 Колпачок
Загрузка ...
8 80-6700031-Б-01 Кронштейн правый
Загрузка ...
9 85-6703056 Вставка
Загрузка ...
10 80-6703012-А1 Стекло
Загрузка ...
10 80-6703012-А Стекло
Загрузка ...
11 A37.08.043 Уплотнитель
Загрузка ...
11 A37.08.043-01 Уплотнитель
Загрузка ...
12 М8-6gх20.88.35.019 Болт
Загрузка ...
13 Шайба
Загрузка ...
14 С8.01.019 Шайба
Загрузка ...
15 80-3805030 Кронштейн
Загрузка ...
16 80-6703011-А Стекло
Загрузка ...
16 80-6703011-А1 Стекло
Загрузка ...
17 80-6700018 Уплотнитель L=4200 мм
Загрузка ...
18 80-6703100 Поручень левый
Загрузка ...
19 М8-6Н.6.019 Гайка
Загрузка ...
20 М8-6gх40.88.35.019 Болт
Загрузка ...
21 A30.04.051 Хомут
Загрузка ...
22 80-8201055 Зеркало
Загрузка ...
23 80-8201106 Труба
Загрузка ...
24 A30.04.017-02 Колпачок
Загрузка ...
25 80-8201107 Шайба
Загрузка ...
26 М8-6gх16.88.35.019 Болт
Загрузка ...
27 A30.04.017-01 Колпачек
Загрузка ...
28 A37.08.017 Уплотнитель
Загрузка ...
30 Д82-6707005 Крыша в сборе
Загрузка ...
31 1221-6700020 Кабина
Загрузка ...
32 80-6708211-А Стекло
Загрузка ...
32 80-6708211-А1 Стекло
Загрузка ...
33 80-6708210 Рамка в сборе
Загрузка ...
33 80-6708210 Рамка в сборе
Загрузка ...
34 A37.08.043-05 Уплотнитель
Загрузка ...
35 80-6700021-01 Профиль L=4080 мм
Загрузка ...
35 80-6700026-02 Уплотнитель
Загрузка ...
39 Шайба
Загрузка ...
43 В.М6-6gх20.58.019 Винт
Загрузка ...
45 80-6708903 Втулка
Загрузка ...
46 8х65 Палец
Загрузка ...
47 80-6708902 Петля
Загрузка ...
48 М8-6gх30.88.35.019 Болт
Загрузка ...
49 F202.2-03 Уплотнитель
Загрузка ...
50 80-6708900-01 Стекло в сборе
Загрузка ...
50 1221-6708901-А1 Стекло
Загрузка ...
51 A37.05.025 Фиксатор
Загрузка ...
52 В.М6-6gх25.58.019 Винт
Загрузка ...
53 A37.05.021 Кронштейн
Загрузка ...
59 1221-6708901-А Стекло
Загрузка ...
60 В.М6-6gх16.58.019 Винт
Загрузка ...
62 80-6708975 Винт
Загрузка ...
63 80-6708904 Прокладка
Загрузка ...
64 А37.01.041 Втулка
Загрузка ...
65 80-6708961 Шайба
Загрузка ...
66 М8-6gх20.88.35.019 Болт
Загрузка ...
67 Д82-8404020 Крыло
Загрузка ...
67 Л82-8404011 Крыло
Загрузка ...
67 Д82-8404020-А Крыло
Загрузка ...
67 Д82-8404020-01 Крыло
Загрузка ...
67 Л82-8404011-01 Крыло
Загрузка ...
67 Д82-8404020-А-01 Крыло
Загрузка ...
68 80-8404013-Б Уплотнитель
Загрузка ...
69 80-6708970 Ручка
Загрузка ...
70 М12-6gх25.88.35.019 Болт ГОСТ 7796-70
Загрузка ...
70 М12-6gх30.88.35.019 Болт
Загрузка ...
71 С12.01.019 Шайба
Загрузка ...
72 М12-6Н.6.019 Гайка
Загрузка ...
73 12.ОТ Шайба
Загрузка ...
74 80-6700029 Болт
Загрузка ...
75 16.ОТ Шайба
Загрузка ...
76 1221-6700037-01 Опора правая
Загрузка ...
76 1221-6700035-01 Опора правая
Загрузка ...
76 1221-6700035 Опора левая
Загрузка ...
76 1221-6700037 Опора левая
Загрузка ...
77 80-6700163 Обойма
Загрузка ...
78 80-6700160 Виброизолятор
Загрузка ...
79 80-6703100 Поручень левый
Загрузка ...
80 130-5001364-В Подушка нижняя
Загрузка ...
81 М16-6Н.6.019 Гайка
Загрузка ...
82 4х36.019 Шплинт
Загрузка ...
83 М20-6gх70.88.35.019 Болт
Загрузка ...
83 1221-6702301 Болт
Загрузка ...
84 20.ОТ Шайба
Загрузка ...
85 1221-6702300-01 Кронштейн левый
Загрузка ...
85 1221-6702300 Кронштейн правый
Загрузка ...
86 М16-6gх45.88.35.019 Болт
Загрузка ...
87 16.ОТ Шайба
Загрузка ...
88 85-6702068 Кронштейн
Загрузка ...
89 80-6700031-Б Кронштейн
Загрузка ...
89 80-6700031-Б-01 Кронштейн правый
Загрузка ...
90 М12-6gх35.88.35.019 Болт
Загрузка ...
91 80-6708209 Ручка
Загрузка ...
92 1221-6707037-Б Вставка
Загрузка ...
93 M6-6gx20.88.35.019 Болт
Загрузка ...
94 C6.01.019 Шайба
Загрузка ...
95 Шайба ОСТ 37.001.115-75
Загрузка ...
96 С8.01.019 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
