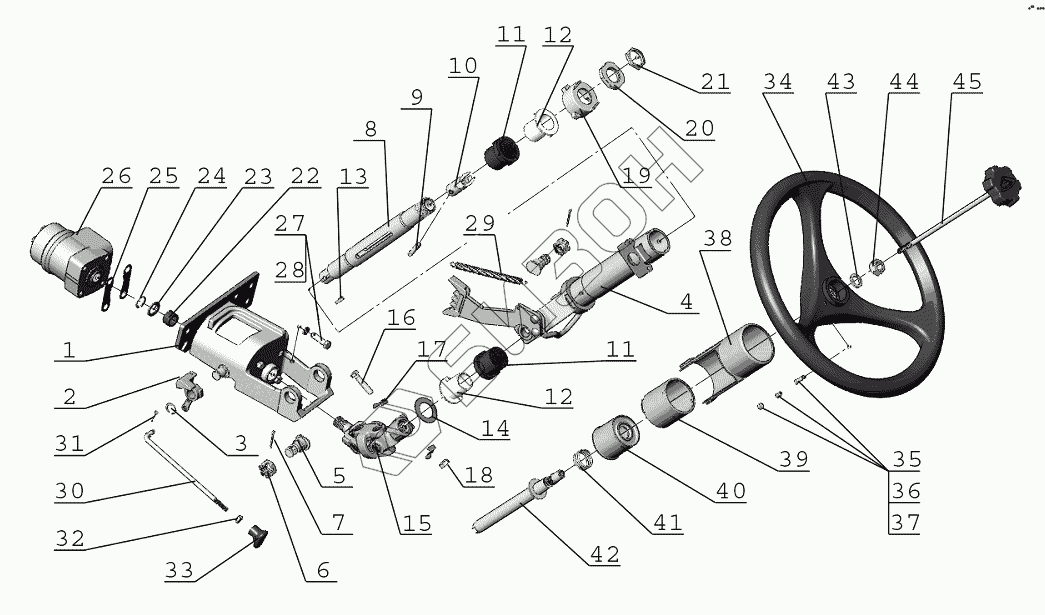

Графический каталог запасных частей к технике: МТЗ 1025.5. Колонка рулевая
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-3401010 | 85-3401010 | Колонка рулевая для насоса-дозатора НД-80 и щитка приборов 80-3805010 в сборе |
Загрузка ...
|
|
| 1 | 85-3401120 | Кронштейн |
Загрузка ...
|
|
| 2 | 85-3401014-01 | Фиксатор |
Загрузка ...
|
|
| 3 | С18 | Кольцо |
Загрузка ...
|
|
| 4 | 85-3401080 | Труба с заклепкой и сектором в сборе |
Загрузка ...
|
|
| 5 | 85-3401011 | Винт |
Загрузка ...
|
|
| 6 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 7 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 8 | 70-3401050-Б | Вал со штифтом и хвостовиком в сборе |
Загрузка ...
|
|
| 8 | 70-3401055 | Вал промежуточный |
Загрузка ...
|
|
| 9 | ШЦК8х36 | Штифт |
Загрузка ...
|
|
| 10 | 70-3401054-Б | Хвостовик вала |
Загрузка ...
|
|
| 11 | 70-3401077-Б | Амортизатор |
Загрузка ...
|
|
| 12 | 70-3401076 | Втулка |
Загрузка ...
|
|
| 13 | СШ-510 | Шпонка |
Загрузка ...
|
|
| 14 | 600-3401012 | Шайба |
Загрузка ...
|
|
| 15 | 85-3401150 | Кардан для ОSРВ-100 в сборе |
Загрузка ...
|
|
| 16 | М10-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 18 | М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 19 | 80-3709022 | Отбойник |
Загрузка ...
|
|
| 20 | 70-3401078 | Гайка |
Загрузка ...
|
|
| 21 | 70-3401079 | Контргайка |
Загрузка ...
|
|
| 22 | 85-3401016 | Втулка |
Загрузка ...
|
|
| 23 | 80-3401019 | Шайба |
Загрузка ...
|
|
| 24 | С20 | Кольцо |
Загрузка ...
|
|
| 25 | 85-3401002 | Пластина |
Загрузка ...
|
|
| 26 | OSPC160ON150G0030 | Насос-дозатор |
Загрузка ...
|
|
| 26 | HKUS160/4-140HP-02/3 | Насос-дозатор |
Загрузка ...
|
|
| 26 | SUB160.140-200-1 | Насос-дозатор |
Загрузка ...
|
|
| 27 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 29 | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 30 | 822-3401001-03 | Тяга |
Загрузка ...
|
|
| 31 | 2х16.019 | Шплинт |
Загрузка ...
|
|
| 32 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 33 | 70-4803060 | Рукоятка |
Загрузка ...
|
|
| 34 | 70-3402015-А1 | Колесо рулевое |
Загрузка ...
|
|
| 34 | 70-3402015-А2 | Колесо рулевое |
Загрузка ...
|
|
| 34 | 85-3402015 | Колесо рулевое |
Загрузка ...
|
|
| 35 | 822-3401171 | Палец |
Загрузка ...
|
|
| 36 | 822-3401172 | Пружина |
Загрузка ...
|
|
| 37 | 822-3401173 | Пробка |
Загрузка ...
|
|
| 38 | 80-3709024 | Чехол |
Загрузка ...
|
|
| 39 | 80-3709025 | Втулка |
Загрузка ...
|
|
| 40 | 80-3709026-Б | Втулка |
Загрузка ...
|
|
| 41 | 50-4608057 | Пружина |
Загрузка ...
|
|
| 42 | 85-3401175 | Вал |
Загрузка ...
|
|
| 43 | 16Л | Шайба |
Загрузка ...
|
|
| 44 | М16х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 45 | 822-3401140-А1 | Зажим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
