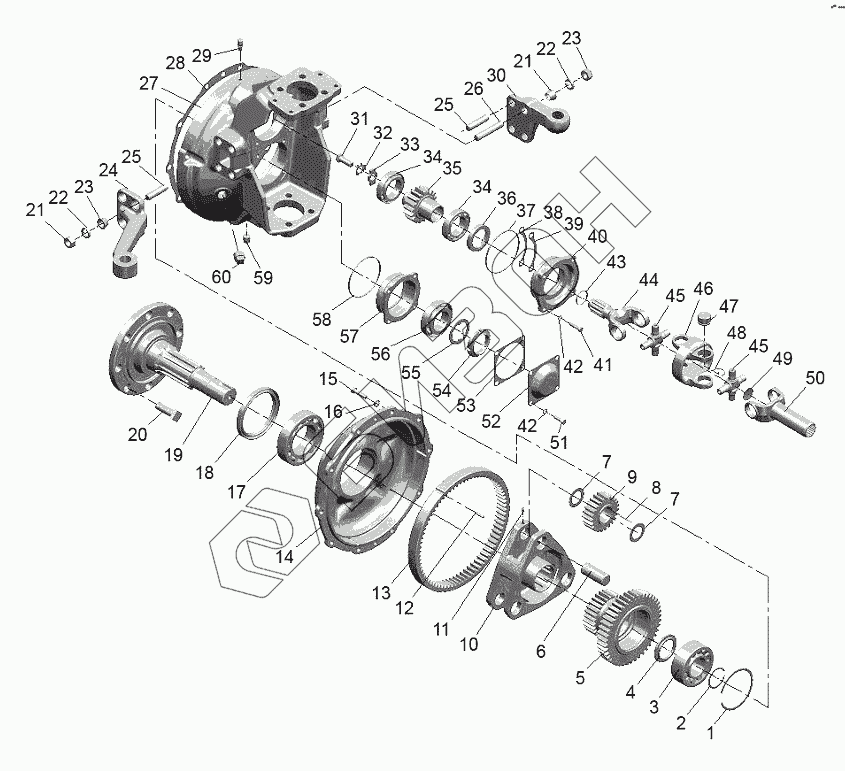

Графический каталог запасных частей к технике: МТЗ 1025.5. Редуктор конечной передачи ПВМ
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
42
43
44
45
45
46
47
48
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 822-2308005-01 | 822-2308005-01 | Редуктор правый |
Загрузка ...
|
|
| 822-2308010 | 822-2308010 | Редуктор |
Загрузка ...
|
|
| 1520-2308024-20 | 1520-2308024-20 | Шарнир сдвоенный |
Загрузка ...
|
|
| 822-2308005 | 822-2308005 | Редуктор левый |
Загрузка ...
|
|
| 1521-2308050-01 | 1521-2308050-01 | Ступица |
Загрузка ...
|
|
| 1 | 2С100 | Кольцо |
Загрузка ...
|
|
| 2 | С45 | Кольцо |
Загрузка ...
|
|
| 3 | 53609 | Подшипник |
Загрузка ...
|
|
| 4 | 1520-2308038 | Кольцо |
Загрузка ...
|
|
| 5 | 1520-2308062-01 | Блок шестерен |
Загрузка ...
|
|
| 6 | 1520-2308053 | Ось |
Загрузка ...
|
|
| 7 | 1520-2308054 | Шайба |
Загрузка ...
|
|
| 8 | 4х34,8А3 | Ролик |
Загрузка ...
|
|
| 9 | 1520-2308059 | Сателлит |
Загрузка ...
|
|
| 10 | 1521-2308030 | Водило в сборе |
Загрузка ...
|
|
| 10 | 1521-2308056 | Водило |
Загрузка ...
|
|
| 11 | 1520-2308011 | Винт |
Загрузка ...
|
|
| 12 | 2.8х25 | Штифт |
Загрузка ...
|
|
| 13 | 1520-2308064 | Шестерня |
Загрузка ...
|
|
| 14 | 1521-2308020 | Крышка |
Загрузка ...
|
|
| 14 | 1521-2308016 | Крышка |
Загрузка ...
|
|
| 15 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 17 | 7514А | Подшипник |
Загрузка ...
|
|
| 18 | 2.2-100х125-1 | Манжета |
Загрузка ...
|
|
| 19 | 1521-2308017 | Фланец |
Загрузка ...
|
|
| 20 | 40-3103016 | Болт |
Загрузка ...
|
|
| 21 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 23 | 1520-2308077 | Втулка |
Загрузка ...
|
|
| 24 | 822-2308074 | Рычаг левый |
Загрузка ...
|
|
| 24 | 822-2308075 | Рычаг правый |
Загрузка ...
|
|
| 25 | 1520-2308079 | Шпилька |
Загрузка ...
|
|
| 26 | 1520-2308079-02 | Шайба |
Загрузка ...
|
|
| 27 | 1520-2308015 | Корпус |
Загрузка ...
|
|
| 27 | 1520-2308040-01 | Корпус |
Загрузка ...
|
|
| 28 | 1520-2308034 | Прокладка |
Загрузка ...
|
|
| 29 | TSS0G-1/8dm | Сапун |
Загрузка ...
|
|
| 30 | 1021-2308076 | Кронштейн левый |
Загрузка ...
|
|
| 31 | 1521-2308012 | Болт |
Загрузка ...
|
|
| 32 | 1521-2308031 | Пластина стопорная |
Загрузка ...
|
|
| 33 | 1521-2308013 | Шайба |
Загрузка ...
|
|
| 34 | 2007109 | Подшипник |
Загрузка ...
|
|
| 35 | 1520-2308061-01 | Шестерня |
Загрузка ...
|
|
| 36 | 2.2-45х65-1 | Манжета |
Загрузка ...
|
|
| 37 | 100-105-30-2-4 | Кольцо |
Загрузка ...
|
|
| 38 | 1520-2308021 | Прокладка регулировочная |
Загрузка ...
|
|
| 39 | 1520-2308021-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 40 | 1520-2308035 | Стакан |
Загрузка ...
|
|
| 40 | 1520-2308080 | Стакан с манжетой и кольцом в сборе |
Загрузка ...
|
|
| 41 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | 8Т | Шайба |
Загрузка ...
|
|
| 43 | 032-036-25-2-4 | Кольцо |
Загрузка ...
|
|
| 44 | 1520-2308063-10 | Вилка |
Загрузка ...
|
|
| 45 | 72-2203026-11 | Крестовина |
Загрузка ...
|
|
| 46 | 15.22.01.013-10 | Вилка |
Загрузка ...
|
|
| 47 | 704702K3C10 | Подшипник |
Загрузка ...
|
|
| 48 | 24-2201043-01 | Кольцо стопорное |
Загрузка ...
|
|
| 48 | 24-2201043-10 | Кольцо стопорное |
Загрузка ...
|
|
| 48 | 24-2201043-20 | Кольцо стопорное |
Загрузка ...
|
|
| 48 | 24-2201043-30 | Кольцо стопорное |
Загрузка ...
|
|
| 49 | 32 | Заглушка |
Загрузка ...
|
|
| 50 | 1520-2308048 | Вилка |
Загрузка ...
|
|
| 51 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | 1520-2308004 | Крышка |
Загрузка ...
|
|
| 53 | 1520-2308003 | Прокладка |
Загрузка ...
|
|
| 54 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 55 | 80-1701056 | Шайба |
Загрузка ...
|
|
| 56 | 7509А | Подшипник |
Загрузка ...
|
|
| 57 | 1520-2308002 | Стакан |
Загрузка ...
|
|
| 58 | 095-100-30-1-4 | Кольцо |
Загрузка ...
|
|
| 59 | ПККГ3/8dm | Пробка |
Загрузка ...
|
|
| 60 | ПККГ3/4dm | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
