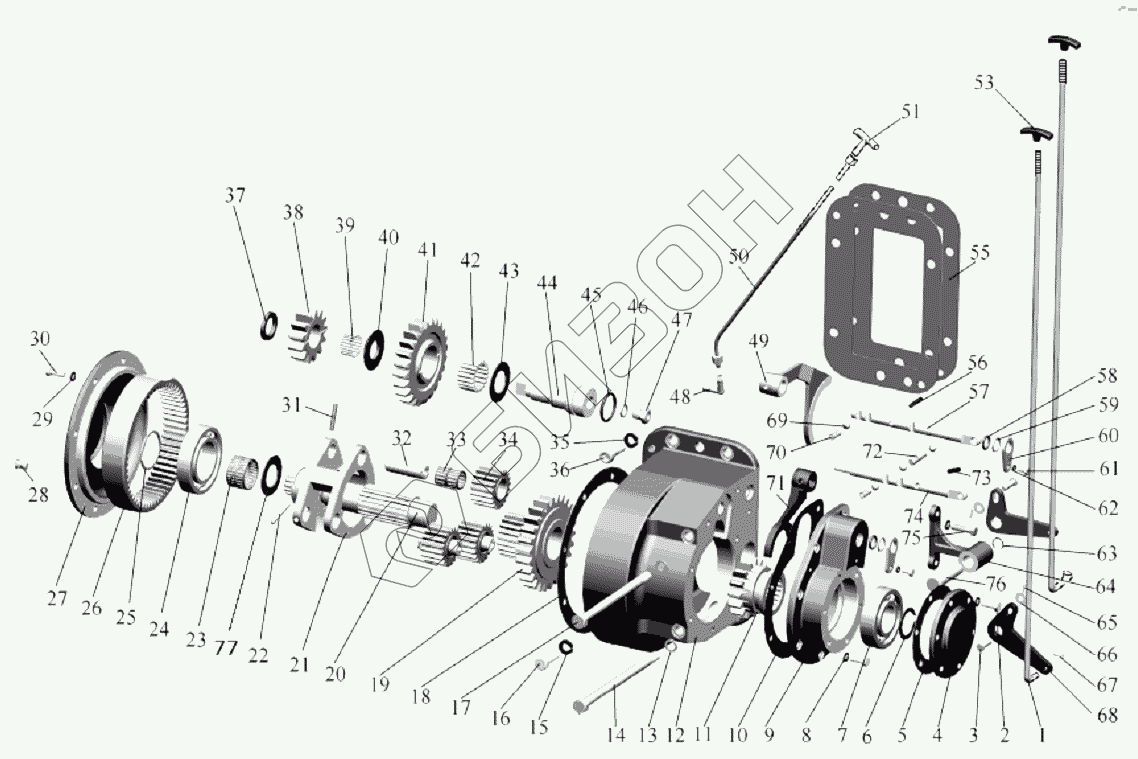

Графический каталог запасных частей к технике: МТЗ 1025.5. Установка ходоуменьшителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
53
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1025-1706030 | 1025-1706030 | Редуктор |
Загрузка ...
|
|
| 1025-1716200 | 1025-1716200 | Система смазки ходоуменьшителя |
Загрузка ...
|
|
| 1 | 923-4216081 | Тяга |
Загрузка ...
|
|
| 2 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 2022-1716016 | Палец |
Загрузка ...
|
|
| 4 | 1025-1706024 | Крышка |
Загрузка ...
|
|
| 5 | 1025-1706026 | Прокладка |
Загрузка ...
|
|
| 6 | С35 | Кольцо |
Загрузка ...
|
|
| 7 | 307А | Подшипник |
Загрузка ...
|
|
| 8 | 8Т | Шайба |
Загрузка ...
|
|
| 9 | 1025-1706022 | Крышка |
Загрузка ...
|
|
| 10 | 1025-1706023 | Прокладка |
Загрузка ...
|
|
| 11 | 1025-1706027 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | 1025-1706011 | Корпус |
Загрузка ...
|
|
| 13 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 14 | М12-6gх200.58.019 | Болт |
Загрузка ...
|
|
| 15 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 16 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | М12-6gх180.58.019 | Болт |
Загрузка ...
|
|
| 18 | 1025-1706013 | Прокладка |
Загрузка ...
|
|
| 19 | 1025-1706041 | Колесо зубчатое |
Загрузка ...
|
|
| 20 | 1025-1706042 | Вал |
Загрузка ...
|
|
| 21 | 1025-1706051 | Водило |
Загрузка ...
|
|
| 21 | 1025-1706040 | Водило |
Загрузка ...
|
|
| 22 | 6х45 | Штифт |
Загрузка ...
|
|
| 23 | 3КК37х42х26Е | Подшипник |
Загрузка ...
|
|
| 24 | 210А | Подшипник |
Загрузка ...
|
|
| 25 | 2C50 | Кольцо |
Загрузка ...
|
|
| 26 | 1025-1706028 | Шестерня коронная |
Загрузка ...
|
|
| 27 | 1025-1706012 | Крышка |
Загрузка ...
|
|
| 28 | КГ1/8dmА12.019 | Пробка |
Загрузка ...
|
|
| 29 | 8Т | Шайба |
Загрузка ...
|
|
| 30 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | А.6х35.65Г | Штифт |
Загрузка ...
|
|
| 32 | 1025-1706053 | Ось |
Загрузка ...
|
|
| 33 | КК20х26х34Е | Подшипник |
Загрузка ...
|
|
| 34 | 1025-1706054 | Сателлит |
Загрузка ...
|
|
| 35 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 36 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | 1025-1706014 | Шайба |
Загрузка ...
|
|
| 38 | 1025-1706016 | Колесо зубчатое |
Загрузка ...
|
|
| 39 | 3х23,8А3 | Ролик |
Загрузка ...
|
|
| 40 | 1025-1706017 | Шайба |
Загрузка ...
|
|
| 41 | 1025-1706018 | Колесо зубчатое |
Загрузка ...
|
|
| 42 | 6х23,8В3 | Ролик |
Загрузка ...
|
|
| 43 | 1025-1706019 | Шайба |
Загрузка ...
|
|
| 44 | 1025-1706021 | Ось |
Загрузка ...
|
|
| 45 | 035-040-30-2-2 | Кольцо |
Загрузка ...
|
|
| 46 | РМ14 | Шайба |
Загрузка ...
|
|
| 47 | 1221-1802091-Б | Пробка резьбовая |
Загрузка ...
|
|
| 48 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 49 | 1025-1706031 | Вилка |
Загрузка ...
|
|
| 50 | 1025-1716210 | Маслопровод |
Загрузка ...
|
|
| 51 | 1221-2407288 | Тройник |
Загрузка ...
|
|
| 53 | 50-1310136-А | Рукоятка |
Загрузка ...
|
|
| 55 | 50-1701456-А | Прокладка |
Загрузка ...
|
|
| 56 | А.6х30.65Г | Штифт |
Загрузка ...
|
|
| 57 | 1025-1706033 | Толкатель |
Загрузка ...
|
|
| 58 | 016-020-25-2-2 | Кольцо |
Загрузка ...
|
|
| 59 | 1025-1706037 | Шайба |
Загрузка ...
|
|
| 60 | 1025-1706034 | Пластина |
Загрузка ...
|
|
| 61 | М6-6gх12.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 62 | 6Т | Шайба |
Загрузка ...
|
|
| 63 | С16 | Шайба |
Загрузка ...
|
|
| 64 | 1025-1716011 | Кронштейн |
Загрузка ...
|
|
| 65 | 2х12.019 | Шплинт |
Загрузка ...
|
|
| 66 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 67 | 2х12.019 | Шплинт |
Загрузка ...
|
|
| 68 | 2022-1716013 | Рычаг |
Загрузка ...
|
|
| 69 | 9,922-100 | Шарик |
Загрузка ...
|
|
| 70 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 71 | 1025-1706036 | Вилка |
Загрузка ...
|
|
| 72 | 1025-1706029 | Штифт |
Загрузка ...
|
|
| 73 | А.6х30.65Г | Штифт |
Загрузка ...
|
|
| 74 | 1025-1706032 | Толкатель |
Загрузка ...
|
|
| 75 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 76 | 1025-1716012 | Палец |
Загрузка ...
|
|
| 77 | 1025-1706043 | Шайба |
Загрузка ...
|
|
| 78 | 1522-2407317 | Трубка |
Загрузка ...
|
|
| 79 | 70-4802046 | Хомут |
Загрузка ...
|
|
| 80 | 70-4802043 | Кляммер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
