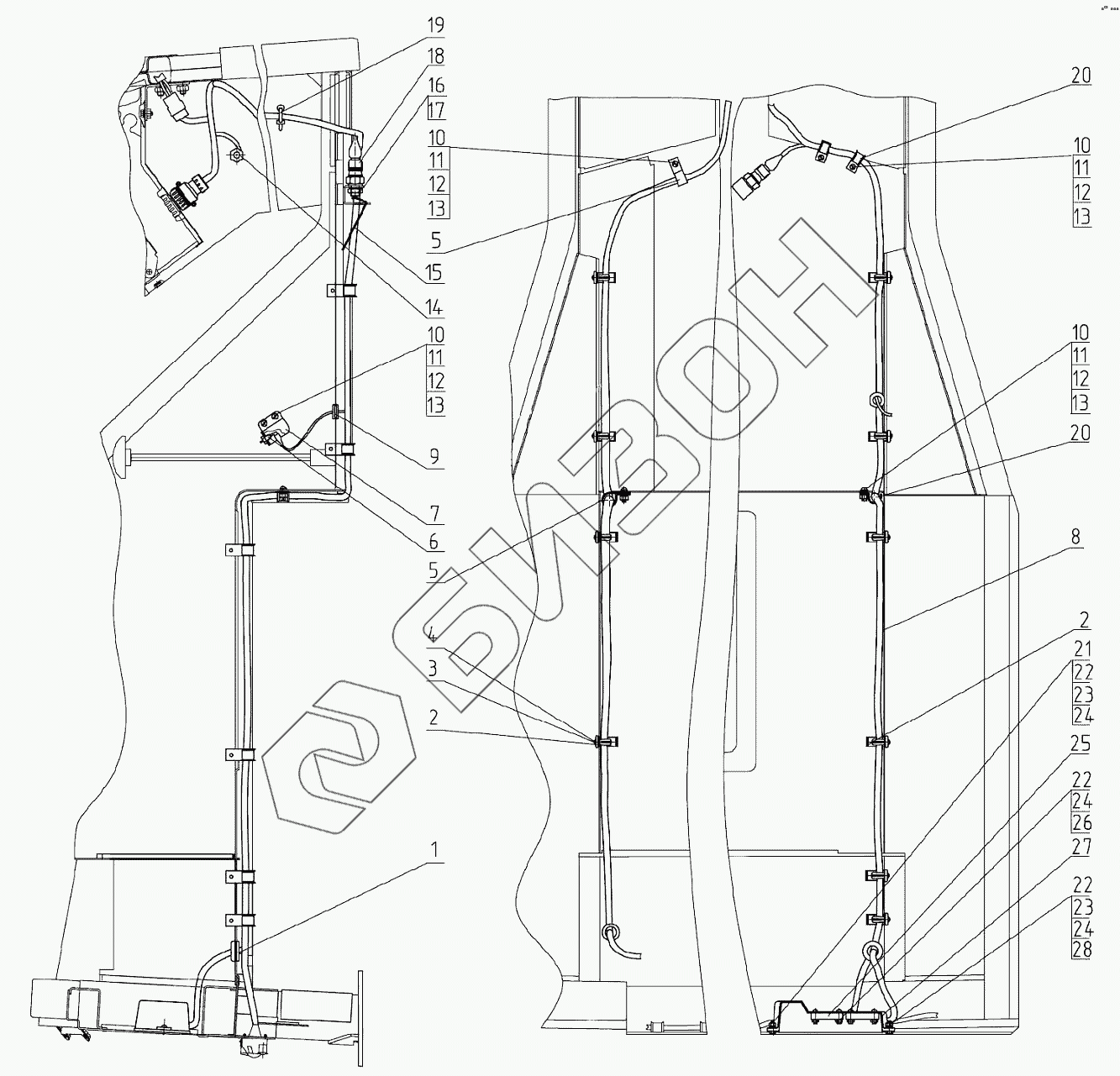

Графический каталог запасных частей к технике: МТЗ 1220. Электрооборудование кабины
1
2
2
3
4
5
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
20
20
21
22
22
22
23
23
24
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3700050-Г-03 | 80-3700050-Г-03 | Электрооборудование кабины |
Загрузка ...
|
|
| 1 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 2 | 85-3723041 | Скоба |
Загрузка ...
|
|
| 3 | А37.10.031 | Бонка |
Загрузка ...
|
|
| 4 | 2-4x16.019 | Шуруп |
Загрузка ...
|
|
| 5 | 70-1115012-01 | Хомутик |
Загрузка ...
|
|
| 6 | 3710.60 | Выключатель лампы ручного тормоза |
Загрузка ...
|
|
| 7 | 80-3710012 | Кронштейн |
Загрузка ...
|
|
| 8 | 80-3724300-Г1 | Жгут |
Загрузка ...
|
|
| 9 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 10 | В.М5-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 11 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 13 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 14 | 3829.15 | Датчик аварийного давления Масла (ДАДМ-03) |
Загрузка ...
|
|
| 15 | 85-3710032 | Рычаг |
Загрузка ...
|
|
| 16 | 85-3710025 | Гайка |
Загрузка ...
|
|
| 17 | Шайба14Л | Шайба пружинная |
Загрузка ...
|
|
| 18 | 3720.10 | Выключатель сигнала торможения |
Загрузка ...
|
|
| 19 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 20 | 80-3723038 | Скоба |
Загрузка ...
|
|
| 21 | М6-6gx20.58.35.019 | Болт |
Загрузка ...
|
|
| 22 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 24 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 25 | 3723.20 | Панель соединительная трехконтактная |
Загрузка ...
|
|
| 26 | В.М6-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 27 | 70-3723034 | Крышка панели |
Загрузка ...
|
|
| 28 | М6-6gx25.88.35.019 | Болт |
Загрузка ...
|
