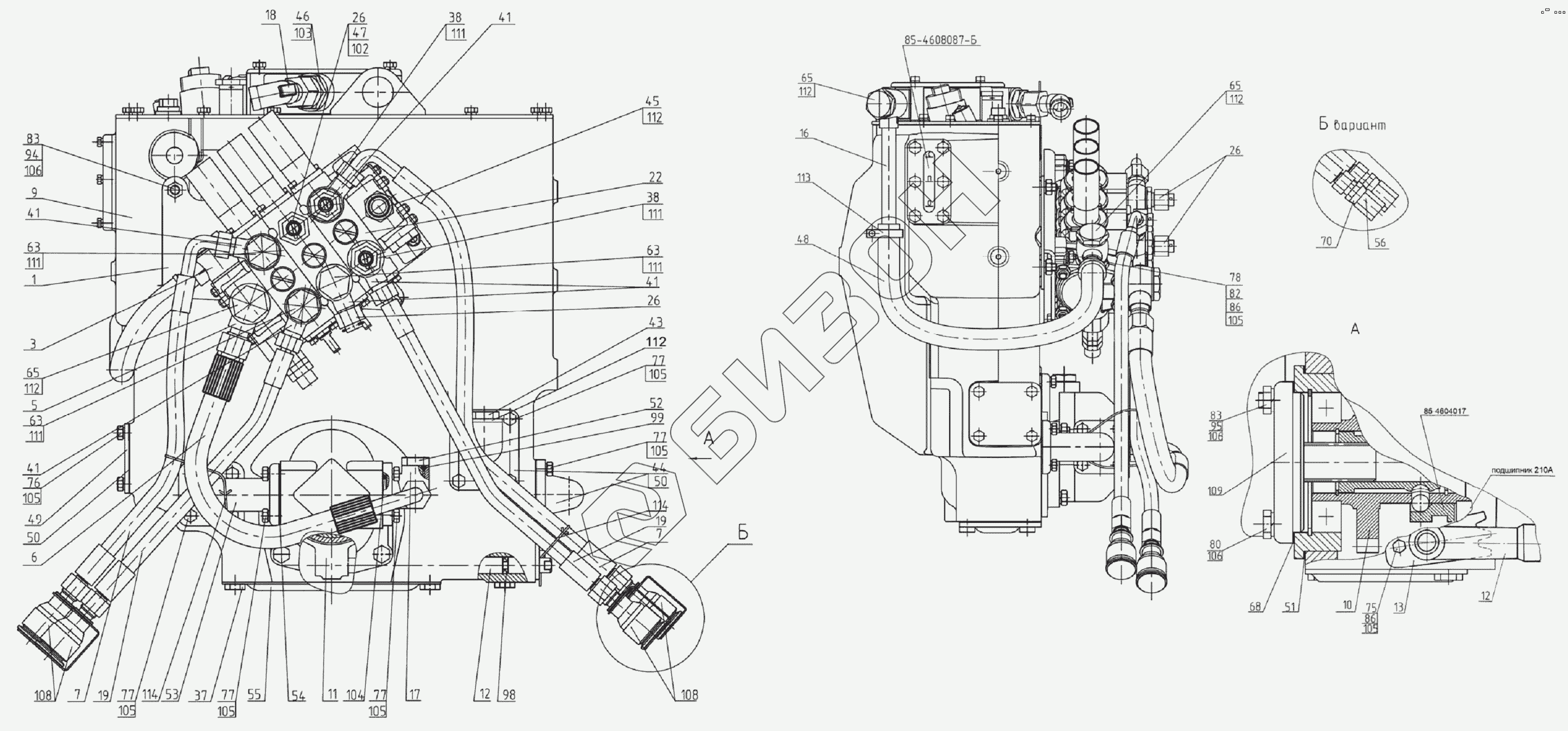

Графический каталог запасных частей к технике: МТЗ 1220. Корпус гидросистемы Р920-4600015-01
85-4608087-Б
85-4604017
210А
1
3
5
6
7
7
9
10
11
12
12
13
16
17
18
19
19
22
26
26
26
37
38
38
41
41
41
41
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
63
63
63
65
65
65
68
70
75
76
77
77
77
77
77
78
80
82
83
83
86
86
94
95
98
99
102
103
104
105
105
105
105
105
105
105
105
106
106
106
108
108
108
109
109
109
109
109
111
111
111
111
111
112
112
112
112
112
113
114
114
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р920-4600015-01 | Р920-4600015-01 | Корпус гидросистемы |
Загрузка ...
|
|
| 85-4608087-Б | 85-4608087-Б | Указатель |
Загрузка ...
|
|
| 85-4604017 | 85-4604017 | Муфта |
Загрузка ...
|
|
| 210А | 210А | Подшипник |
Загрузка ...
|
|
| 1 | Р952-4607020 | Кронштейн |
Загрузка ...
|
|
| 3 | 2022-4607020 | Труба |
Загрузка ...
|
|
| 5 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 6 | 952-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 10 | 85-4604010 | Привод насоса |
Загрузка ...
|
|
| 11 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 12 | 85-4604040 | Рукоятка |
Загрузка ...
|
|
| 13 | 50-4604044 | Пластина |
Загрузка ...
|
|
| 16 | 80В-4607375 | Маслопровод |
Загрузка ...
|
|
| 17 | Д80-4607100 | Патрубок |
Загрузка ...
|
|
| 18 | С80-4607520 | Патрубок |
Загрузка ...
|
|
| 19 | ПН.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 22 | РП70-622 | Распределитель |
Загрузка ...
|
|
| 26 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 37 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 38 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 41 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 43 | 85-4608021 | Пробка |
Загрузка ...
|
|
| 44 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 45 | П80-4607016 | Штуцер |
Загрузка ...
|
|
| 46 | С80-4607034 | Штуцер |
Загрузка ...
|
|
| 47 | С80-4607204 | Штуцер |
Загрузка ...
|
|
| 48 | М80-4607011 | Шланг |
Загрузка ...
|
|
| 49 | 70-4608019 | Крышка |
Загрузка ...
|
|
| 50 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 51 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 52 | 50-4608027-В | Пробка |
Загрузка ...
|
|
| 53 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 54 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 55 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 56 | А50-4607302 | Заглушка |
Загрузка ...
|
|
| 63 | 40-4607032 | Болт |
Загрузка ...
|
|
| 65 | 40-4607037 | Болт |
Загрузка ...
|
|
| 68 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 70 | Н.036.05.002 | Штуцер |
Загрузка ...
|
|
| 75 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 76 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 77 | М8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 78 | М8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 80 | М10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 82 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 83 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 86 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 94 | М103р/6gx20.66.019 | Шпилька |
Загрузка ...
|
|
| 95 | М103р/6gx35.66.019 | Шпилька |
Загрузка ...
|
|
| 98 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 99 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 102 | 024-028-25-1-4 | Кольцо |
Загрузка ...
|
|
| 103 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 104 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 105 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 106 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 108 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 108 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 109 | НШ32М-3 | Насос |
Загрузка ...
|
|
| 109 | НШ32МА-3 | Насос |
Загрузка ...
|
|
| 109 | НШ32М-4 | Насос |
Загрузка ...
|
|
| 109 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 109 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 111 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 112 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
|
| 113 | 5000.03 | Хомут с червячной резьбой 20-32 |
Загрузка ...
|
|
| 114 | 503355 | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
