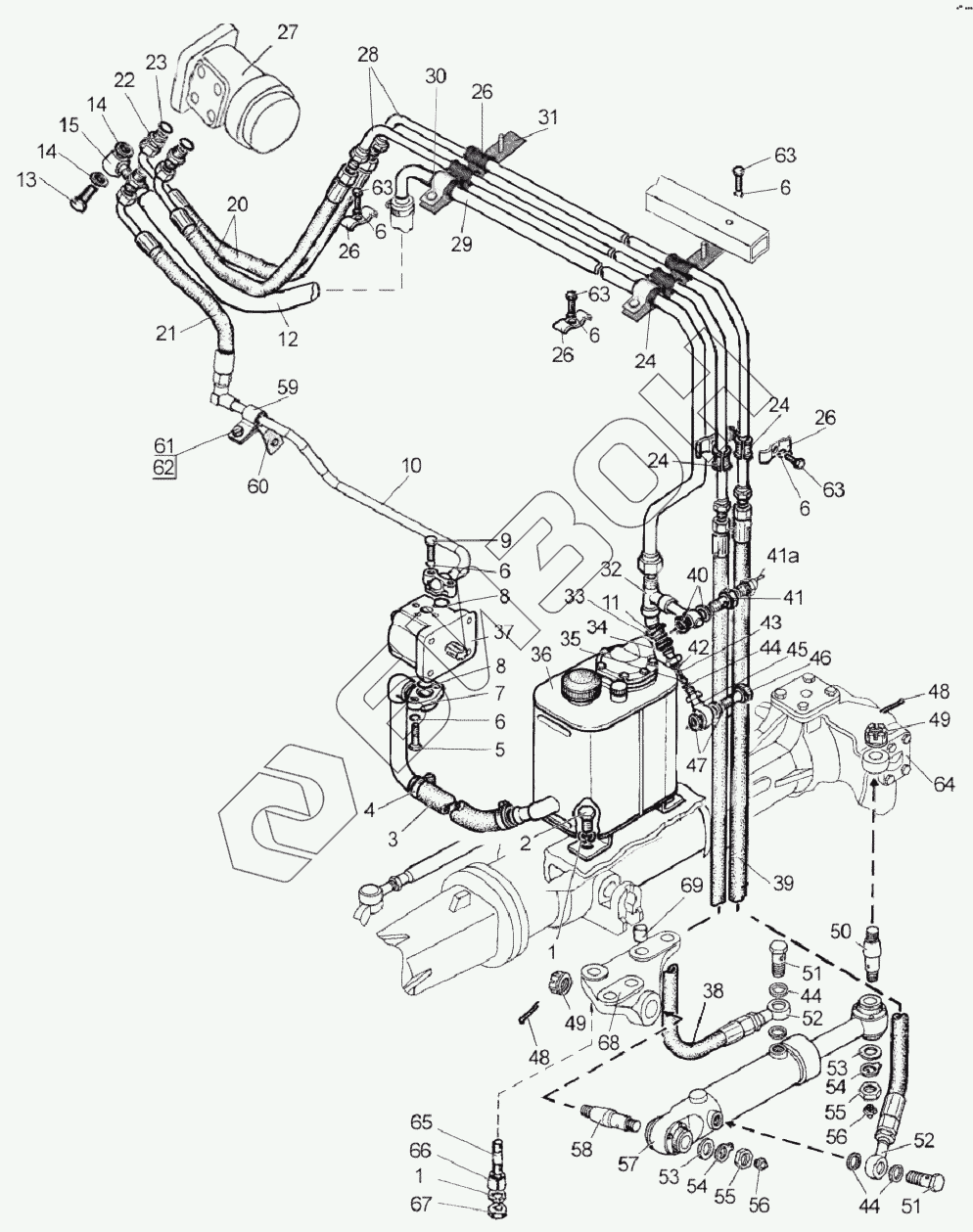

Графический каталог запасных частей к технике: МТЗ 1220. Рулевое управление 1025-3400010
1
1
2
3
4
5
6
6
6
6
6
6
7
8
8
9
10
11
12
13
14
14
15
20
21
22
23
24
24
24
26
26
26
26
27
27
27
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
40
41
41а
42
43
44
44
44
45
46
47
48
48
49
49
50
51
51
52
52
53
53
54
54
55
55
56
56
57
58
59
60
61
62
63
63
63
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1025-3400010 | 1025-3400010 | Управление рулевое |
Загрузка ...
|
|
| 1 | ШайбаШайба16.ОТ | Шайба |
Загрузка ...
|
|
| 2 | М16-6gx25.88.35.019 | Болт М16-6gx25.88.35.019 |
Загрузка ...
|
|
| 3 | 1221-3407012-03 | Шланг |
Загрузка ...
|
|
| 4 | 25-40/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 5 | М8-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | ШайбаШайба8Т | Шайба |
Загрузка ...
|
|
| 7 | 1025-3407030 | Маслопровод |
Загрузка ...
|
|
| 8 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 9 | М8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 1025-3407020-Б | Маслопровод |
Загрузка ...
|
|
| 11 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 12 | 952-3407014-06 | Шланг |
Загрузка ...
|
|
| 13 | 85-3407105-03 | Болт |
Загрузка ...
|
|
| 14 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 15 | 922-3407080 | Маслопровод |
Загрузка ...
|
|
| 20 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 21 | 1522В-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 22 | 1522-3407016 | Штуцер |
Загрузка ...
|
|
| 23 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 24 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 26 | 703407146 | Планка |
Загрузка ...
|
|
| 27 | OSPC-160ON150G0030 | Насос-дозатор |
Загрузка ...
|
|
| 27 | HKUS160/4-140HP-02/3 | Насос-дозатор |
Загрузка ...
|
|
| 27 | 1231160BON.PMI | Насос-дозатор |
Загрузка ...
|
|
| 27 | SUB160.140-200-1 | Насос-дозатор |
Загрузка ...
|
|
| 28 | 1025-3407040 | Маслопровод |
Загрузка ...
|
|
| 29 | 1025-3407060 | Маслопровод |
Загрузка ...
|
|
| 30 | М8^х20.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 921-3407016 | Кронштейн |
Загрузка ...
|
|
| 32 | 923-3407050 | Тройник |
Загрузка ...
|
|
| 33 | 600-3407083 | Шланг |
Загрузка ...
|
|
| 34 | Ф80-3407111-01 | Крышка клапана |
Загрузка ...
|
|
| 35 | 12,0-60 | Шарик |
Загрузка ...
|
|
| 36 | 923-3407100-01 | Бак |
Загрузка ...
|
|
| 37 | НШ14Д-3Л | Насос шестеренчатый |
Загрузка ...
|
|
| 37 | НШ14Г-3Л | Насос шестеренчатый |
Загрузка ...
|
|
| 37 | 20А14х126 | Насос шестеренчатый |
Загрузка ...
|
|
| 38 | 952-3407100-02 | Рукав высокого давления |
Загрузка ...
|
|
| 39 | 952-3407100-04 | Рукав высокого давления |
Загрузка ...
|
|
| 40 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 41 | 1221-3407140-А-01 | Клапан |
Загрузка ...
|
|
| 41а | ДАДМ-03 | Датчик |
Загрузка ...
|
|
| 42 | Ф80-3407113 | Направляющая |
Загрузка ...
|
|
| 43 | 80-3407221 | Пружина |
Загрузка ...
|
|
| 44 | РМ3/8 | Шайба |
Загрузка ...
|
|
| 45 | 822-3407095 | Корпус клапана |
Загрузка ...
|
|
| 46 | 40-4607032 | Болт |
Загрузка ...
|
|
| 47 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 48 | 4x36.019 | Шплинт |
Загрузка ...
|
|
| 49 | 102-3405113 | Гайка |
Загрузка ...
|
|
| 50 | 102-3405112-01 | Палец |
Загрузка ...
|
|
| 51 | Ф80-3407301 | Болт |
Загрузка ...
|
|
| 52 | 2022-3407202 | Переходник |
Загрузка ...
|
|
| 53 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 54 | Ф80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 55 | М20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 56 | 1.1.Ц9.хр | Масленка |
Загрузка ...
|
|
| 57 | Ц63-3405115-А-02 | Гидроцилиндр в сборе |
Загрузка ...
|
|
| 58 | 102-3405111 | Палец |
Загрузка ...
|
|
| 59 | 50-4607041 | Кронштейн |
Загрузка ...
|
|
| 60 | 85-3407102 | Кронштейн |
Загрузка ...
|
|
| 61 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 62 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 63 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 64 | 1021-2308076 | Кронштейн левый |
Загрузка ...
|
|
| 65 | 1520-2308079 | Шпилька |
Загрузка ...
|
|
| 66 | 1520-2308077 | Втулка |
Загрузка ...
|
|
| 67 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 68 | 822-2301023-Б-01 | Кронштейн |
Загрузка ...
|
|
| 69 | Д01-015 | Штифт установочный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
