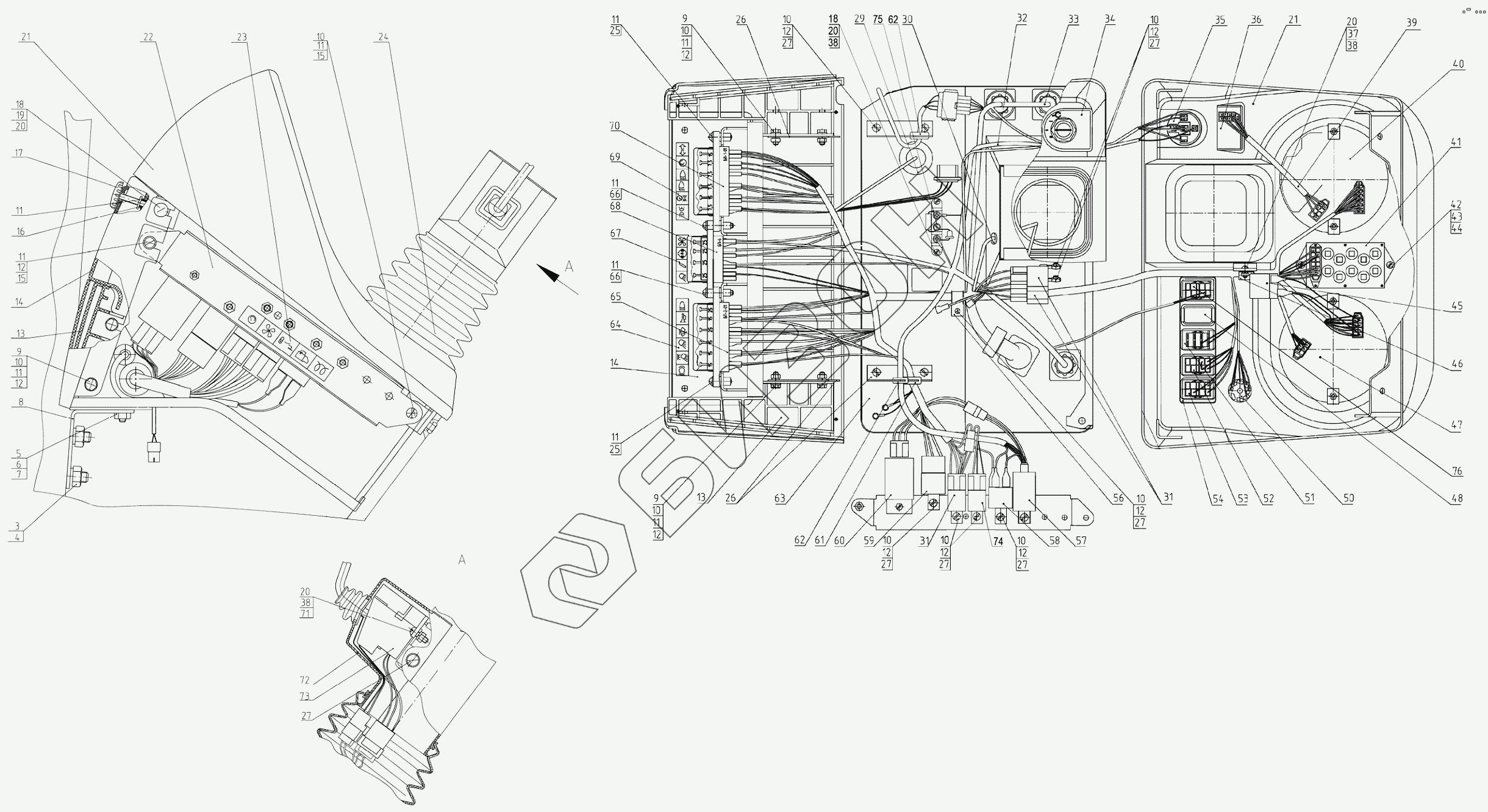

Графический каталог запасных частей к технике: МТЗ 1220. Щиток приборов
3
4
5
6
7
8
9
9
9
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
13
13
14
14
15
15
16
17
18
18
19
20
20
20
20
21
21
22
23
24
25
25
26
26
27
27
27
27
27
27
27
29
30
31
31
32
32
33
33
34
34
35
36
37
38
38
38
39
40
40
41
42
43
44
45
46
47
47
48
50
51
52
53
54
56
57
58
59
60
61
62
62
63
64
65
66
66
67
68
69
70
71
72
72
73
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 826-3805010-18 | 826-3805010-18 | Щиток приборов |
Загрузка ...
|
|
| 826-3805010-16 | 826-3805010-16 | Щиток приборов |
Загрузка ...
|
|
| 826-3805005-02 | 826-3805005-02 | Установка щитка приборов |
Загрузка ...
|
|
| 826-3805010-20 | 826-3805010-20 | Щиток приборов |
Загрузка ...
|
|
| 3 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 5 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 7 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 8 | 80-3805030 | Кронштейн |
Загрузка ...
|
|
| 9 | М6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | С.6.01.019 | Шайба |
Загрузка ...
|
|
| 12 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 13 | 826-3805045 | Стенка |
Загрузка ...
|
|
| 14 | 826-3805061 | Крышка |
Загрузка ...
|
|
| 15 | В.М6-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 16 | 006-010-25-1-4 | Кольцо |
Загрузка ...
|
|
| 17 | 826-3805065 | Винт |
Загрузка ...
|
|
| 18 | В.М5-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 19 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 20 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 21 | 826-3805021 | Щиток |
Загрузка ...
|
|
| 22 | 80-3805070 | Панель |
Загрузка ...
|
|
| 23 | 826-3805025 | Табличка |
Загрузка ...
|
|
| 24 | 80-3805012-Б | Уплотнитель |
Загрузка ...
|
|
| 25 | В.М6-6gx25.58.019 | Винт |
Загрузка ...
|
|
| 26 | 80-3805043 | Кронштейн |
Загрузка ...
|
|
| 27 | В.М6-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 29 | 80-3723049 | Втулка |
Загрузка ...
|
|
| 30 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 31 | 3747.50 | Реле на замыкание |
Загрузка ...
|
|
| 32 | 826-3724530-Б | Жгут |
Загрузка ...
|
|
| 32 | 826-3724517 | Жгут |
Загрузка ...
|
|
| 33 | 826-3724395-Г | Жгут |
Загрузка ...
|
|
| 33 | 826-3724395-Б | Жгут |
Загрузка ...
|
|
| 34 | 826-3805013 | Табличка |
Загрузка ...
|
|
| 34 | 826-3805013-01 | Табличка |
Загрузка ...
|
|
| 35 | 3710.15 | Выключатель стартера с блокировкой пуска |
Загрузка ...
|
|
| 36 | 3813.40 | Пульт управления |
Загрузка ...
|
|
| 37 | В.М5-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 38 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 39 | 826-3724260-А | Жгут |
Загрузка ...
|
|
| 40 | 3813.30 | Индикатор коМ6инированный |
Загрузка ...
|
|
| 40 | 3813.35 | Индикатор комбинированный |
Загрузка ...
|
|
| 41 | 3803.20 | Блок контрольных ламп |
Загрузка ...
|
|
| 42 | В.М4-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 43 | М4-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 44 | Шайба4 | Шайба |
Загрузка ...
|
|
| 45 | 3747.20 | Реле-сигнализатор |
Загрузка ...
|
|
| 46 | 80-3723043 | Скоба |
Загрузка ...
|
|
| 47 | 3801.40 | КоМ6инация приборов КП-6 частотная |
Загрузка ...
|
|
| 47 | 3801.20 | Комбинация приборов КП-6 CAN |
Загрузка ...
|
|
| 48 | 80-3801327 | Заглушка |
Загрузка ...
|
|
| 50 | 3710.10 | Выключатель аварийной сигнализации |
Загрузка ...
|
|
| 51 | 3710.35 | Выключатель стеклоомывателя |
Загрузка ...
|
|
| 52 | 3709.20 | Переключатель света |
Загрузка ...
|
|
| 53 | 3710.30 | Выключатель фар рабочих |
Загрузка ...
|
|
| 54 | 826-3710011 | Гнездо выключателей |
Загрузка ...
|
|
| 56 | 80-3723038 | Скоба |
Загрузка ...
|
|
| 57 | 3741.10 | Блок свечей накаливания |
Загрузка ...
|
|
| 58 | 3747.25 | Реле стартера |
Загрузка ...
|
|
| 59 | 3747.30 | Реле питания приборов |
Загрузка ...
|
|
| 60 | 3747.10 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 61 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 62 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 63 | 80-3805050-Б1-03 | Основание |
Загрузка ...
|
|
| 64 | 80-3805027-В | Табличка |
Загрузка ...
|
|
| 65 | 3722.15 | Блок предохранителей |
Загрузка ...
|
|
| 66 | В.М6-6gx40.58.019 | Винт |
Загрузка ...
|
|
| 67 | 80-3805037-Г | Табличка |
Загрузка ...
|
|
| 68 | 3722.35 | Блок предохранителей |
Загрузка ...
|
|
| 69 | 80-3805026 | Табличка |
Загрузка ...
|
|
| 70 | 3722.10 | Блок предохранителей |
Загрузка ...
|
|
| 71 | В.М5-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 72 | 80-3709023 | Кожух |
Загрузка ...
|
|
| 72 | 80-3709023-В | Кожух |
Загрузка ...
|
|
| 73 | 3709.145 | Переключатель подрулевой |
Загрузка ...
|
|
| 73 | 3709.210 | Переключатель подрулевой |
Загрузка ...
|
|
| 74 | 3747.40 | Реле на размыкание |
Загрузка ...
|
|
| 75 | 3741.30 | Сопротивление добавочное |
Загрузка ...
|
|
| 76 | 3710.55 | Выключатель «массы» |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
