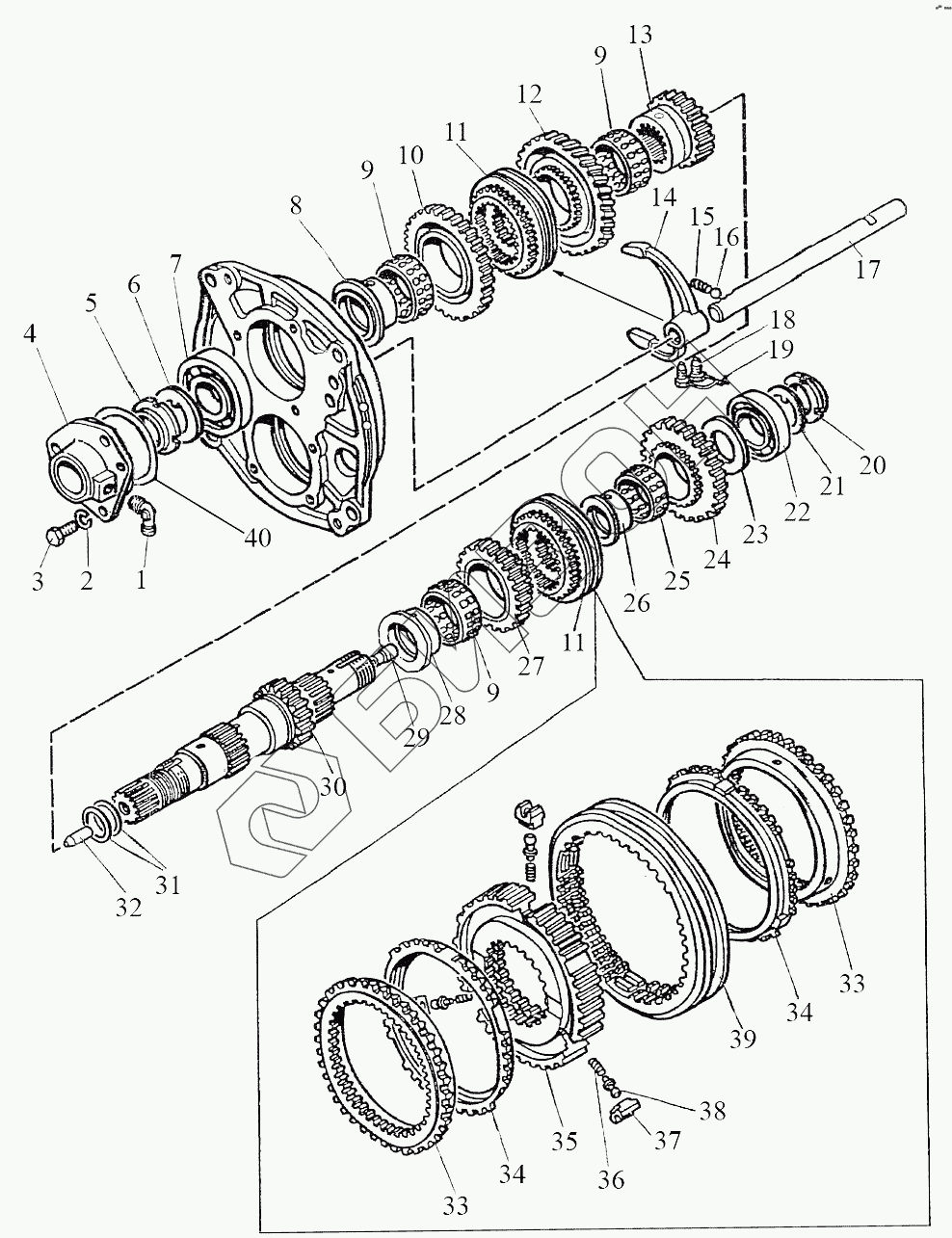

Графический каталог запасных частей к технике: МТЗ 1220. Вал первичный (24F+12R)
1
2
3
4
5
6
7
8
9
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86-1802088 | Угольник |
Загрузка ...
|
|
| 2 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 3 | М12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | 1222-1701030 | Стакан |
Загрузка ...
|
|
| 5 | 80-1701047 | Гайка |
Загрузка ...
|
|
| 6 | 80-1701186 | Шайба |
Загрузка ...
|
|
| 7 | 6-311АШ1 | Подшипник |
Загрузка ...
|
|
| 8 | 1222-1701043 | Втулка |
Загрузка ...
|
|
| 9 | 3KK78x89x38E | Подшипник |
Загрузка ...
|
|
| 10 | 1222-1701052 | Шестерня |
Загрузка ...
|
|
| 11 | 1222-1701400 | Синхронизатор |
Загрузка ...
|
|
| 11 | СТ-О114 | Синхронизатор |
Загрузка ...
|
|
| 12 | 1222K-1701054 | Шестерня |
Загрузка ...
|
|
| 13 | 1222-1701044 | Шестерня |
Загрузка ...
|
|
| 14 | 1222-1702088 | Вилка |
Загрузка ...
|
|
| 15 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 16 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 17 | 1222-1702082 | Поводок |
Загрузка ...
|
|
| 18 | 220-1702061 | Болт |
Загрузка ...
|
|
| 19 | 1,6-О-С | Проволока |
Загрузка ...
|
|
| 20 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 21 | 80-1701056 | Шайба |
Загрузка ...
|
|
| 22 | 309К | Подшипник |
Загрузка ...
|
|
| 23 | 1222-1701049 | Шайба |
Загрузка ...
|
|
| 24 | 1222-1701048 | Шестерня |
Загрузка ...
|
|
| 25 | КК62х70х31Е | Подшипник |
Загрузка ...
|
|
| 26 | 1222-1701047 | Втулка |
Загрузка ...
|
|
| 27 | 1222-1701042 | Шестерня |
Загрузка ...
|
|
| 28 | 1523-1701046 | Втулка |
Загрузка ...
|
|
| 29 | 80-1701053 | Дроссель |
Загрузка ...
|
|
| 30 | 1523-1701032 | Вал-шестерня |
Загрузка ...
|
|
| 31 | 2522-1802083 | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 33 | 1222-1701393 | Кольцо коническое |
Загрузка ...
|
|
| 34 | 1222-1701390 | Кольцо блокировочное |
Загрузка ...
|
|
| 35 | 1222-1701392 | Каретка |
Загрузка ...
|
|
| 36 | 1222-1701396 | Пружина |
Загрузка ...
|
|
| 37 | 1222-1701397 | Толкатель |
Загрузка ...
|
|
| 38 | 1222-1701398 | Фиксатор |
Загрузка ...
|
|
| 39 | 1222-1701394 | Муфта |
Загрузка ...
|
|
| 40 | 1222-1701033 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
